Description

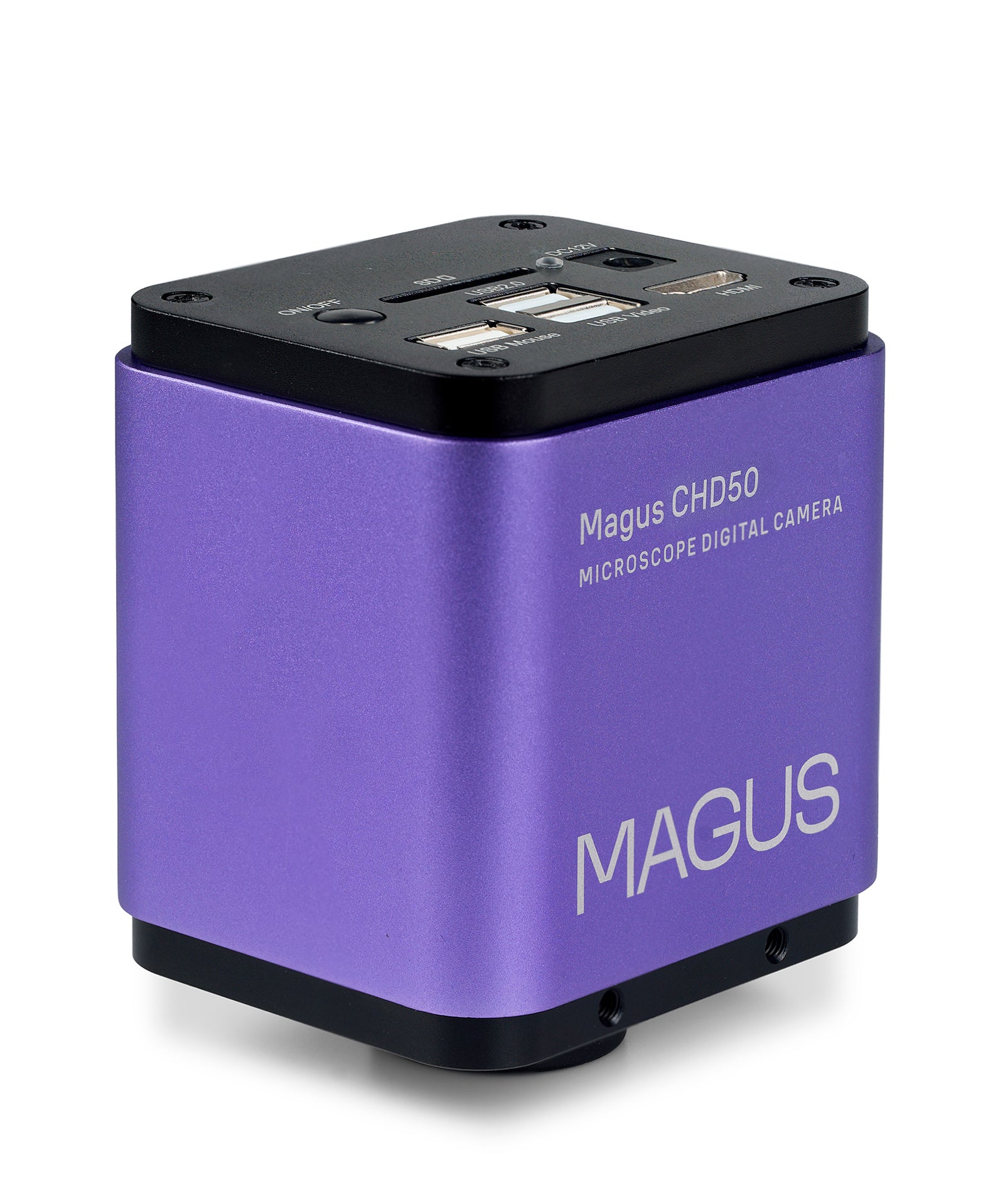

MAGUS CHD50 è una fotocamera progettata per essere integrata con un microscopio. Il dispositivo è dotato di software integrato utilizzabile per scattare foto e registrare video, elaborare i risultati ed eseguire misurazioni del soggetto. Tre tipi di interfacce (HDMI, WLAN e USB 2.0) connettono la fotocamera a un computer o altro dispositivo in grado di visualizzare foto e video. Il sensore da 8 MP crea immagini di alta qualità con risoluzione in 4K (3840x2160 px) e la fotocamera può passare automaticamente alla riproduzione in Full HD (1920x1080 px) se richiesto dallo schermo esterno. La frequenza di fotogrammi video è di 30 fps. Il dispositivo è dotato di una funzione di autofocus. Il risultato è un’immagine di alta qualità, realistica e dettagliata senza ritardi, strappi o sfocature, anche se il soggetto è in movimento.
Sensore
Il dispositivo è costruito su un sensore CMOS SONY Starvis da 8 MP. Il metodo di retroilluminazione produce una sensibilità alla luce di 505 mV a una velocità dell’otturatore di 1/30 di secondo. La dimensione del sensore è di 1/1,8'' con una dimensione pixel di 2,0x2,0 μm. Per creare il campo visivo più ampio senza deformazioni, utilizzare un adattatore con ingrandimento da 0,5x a 0,75x.
Software
La fotocamera può essere connessa a un computer tramite USB 2.0 e WLAN nonché a un TV, monitor o proiettore tramite il connettore HDMI. Con una connessione HDMI, la fotocamera mette a fuoco automaticamente il soggetto, con conseguenti foto o video nitidi senza alcun ulteriore sforzo. Il software permette di editare l’immagine risultante nonché di misurare le dimensioni lineari e angolari di oggetti e delle loro strutture. Per effettuare misurazioni, calibrare il software della fotocamera per ciascun obiettivo mediante un vetrino di calibrazione.
Installazione del microscopio
È possibile integrare la fotocamera con il microscopio installandolo nel tubo trinoculare o nel tubo oculare al posto di un oculare. In entrambi i casi, sarà necessario un adattatore passo C. Per il collegamento al tubo oculare sarà necessario anche un anello adattatore che si adatti al suo diametro.
Dispositivi aggiuntivi
Per un funzionamento più efficiente, si consiglia di connettere la fotocamera con dispositivi aggiuntivi. L’utilizzo di un mouse rimuoverà le vibrazioni quando si entra in contatto diretto con la fotocamera (si connette tramite la porta USB). È possibile salvare foto e video su una scheda SD o unità flash. Per creare un sistema di imaging completo è possibile utilizzare speciali monitor MAGUS. Possono essere installati direttamente sulla fotocamera e integrati con qualsiasi microscopio MAGUS.
Caratteristiche chiave:
- Il sensore CMOS da 8 MP produce un’immagine con risoluzione in 4K (3840x2160 px). Viene convertita automaticamente in Full HD (1920x1080 px) se richiesto dallo schermo esterno
- Tre tipi di interfacce – HDMI, WLAN e USB 2.0 – rendono possibile connettere la fotocamera a un computer o a uno schermo esterno
- La sensibilità alla luce di 505 mV a una velocità dell’otturatore di 1/30 di secondo permette di filmare anche in condizioni di scarsa illuminazione
- L’autofocus è abilitato quando connessa tramite HDMI e garantisce un’immagine nitida senza alcun ulteriore sforzo
- Il software integrato permette alla fotocamera di funzionare senza connessione al computer
La confezione contiene:
- Fotocamera digitale
- Cavo HDMI (2 m)
- Cavo USB 3.0 (1,5 m)
- Mouse con USB
- Scheda di memoria SD da 32 GB
- Adattatore USB Wi-Fi (2 pz)
- Adattatore di alimentazione AC da 12 V/1 A (Euro)
- CD di installazione con driver e software
- Manuale utente e certificato di garanzia
| Marchio | MAGUS |
| Garanzia | 5 anni |
| EAN | 5905555019178 |
| Dimensione confezione (LxPxH) | 25x17x9 cm |
| Peso spedizione | 1.6 kg |
| Sensore | Sony Exmor/Starvis CMOS |
| A colori/monocromatico | a colori |
| Megapixel | 8 |
| Risoluzione massima, px | 3840x2160 |
| Dimensione sensore | 1/1,8' (7,68x4,32 mm) |
| Dimensione pixel, µm | 2x2 |
| Autofocus | yes |
| Connettori di interfaccia | HDMI 1.4, WLAN, USB2.0 |
| Scheda di memoria | SD fino a 32 GB |
| Sensibilità alla luce | 505 mV con 1/30 s |
| Rapporto segnale/rumore | 0,1 mV a 1/30 s |
| Tempo di esposizione | 0,04 ms – 1000 ms |
| Registrazione video | yes |
| Frequenza dei fotogrammi, fps@risoluzione | 30@3840x2160 (USB), 30@3840x2160 (HDMI), 30@3840x2160 (WLAN) |
| Luogo di installazione | tubo trinoculare, tubo ottico anziché oculare |
| Formato immagine | *.jpg, *.tif |
| Formato video | *.h264/*.h265, *.mp4 |
| Range spettrale, nm | 380-650 (filtro IR integrato) |
| Tipo di otturatore | ERS (otturatore elettronico a tendina) |
| Requisiti di sistema | Windows 8/10/11 (32 bit e 64 bit), Mac OS X, Linux, fino a 2,8 GHz Intel Core 2 o successivi, minimo 4 GB di RAM, porta USB 2.0, RJ45, CD-ROM, schermo da 19' o più grande |
| Software | HDMI: integrato USB: MAGUS View |
| Tipo di montatura | passo C |
| Corpo | lega di alluminio di CNC |
| Alimentazione | adattatore DC 12 V, 1 A |
| Specifiche dell’adattatore di alimentazione DC | ingresso: tensione AC 100–240 V, 50/60 Hz, uscita: tensione DC 12 V/1 A |
| Range temperature di funzionamento, °C | -10 — 50 |
| Intervallo operativo di umidità, % | 30 — 80 |
