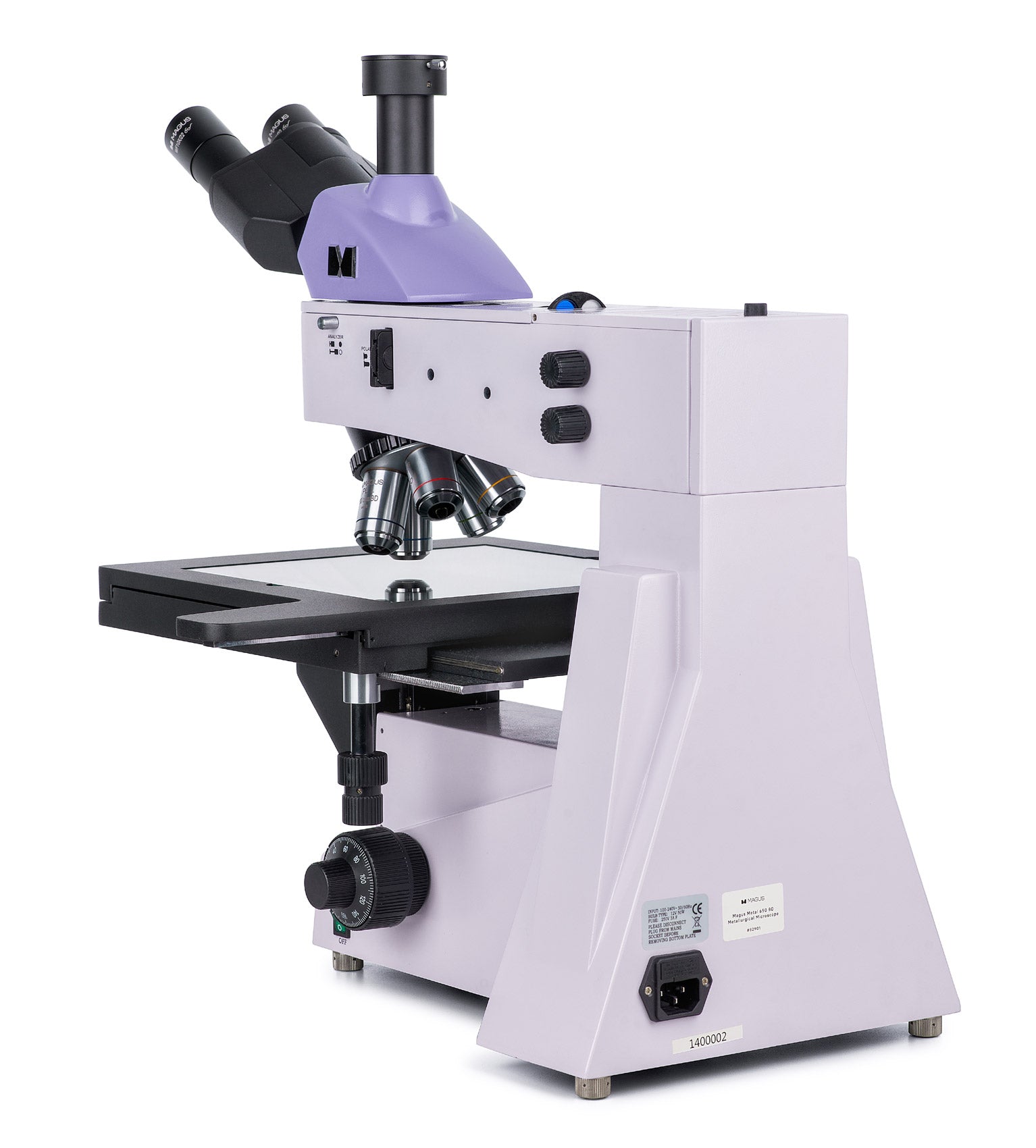

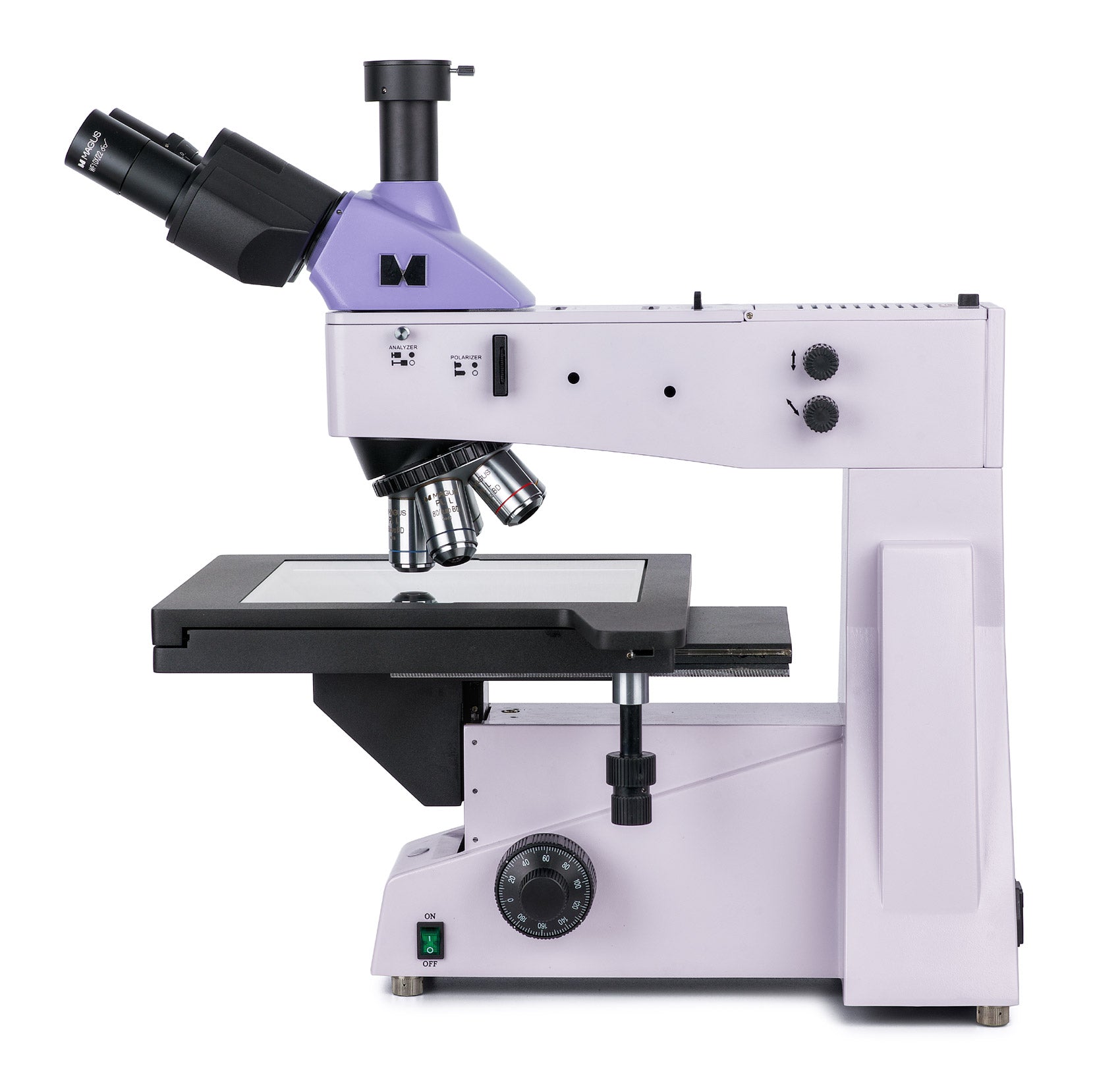

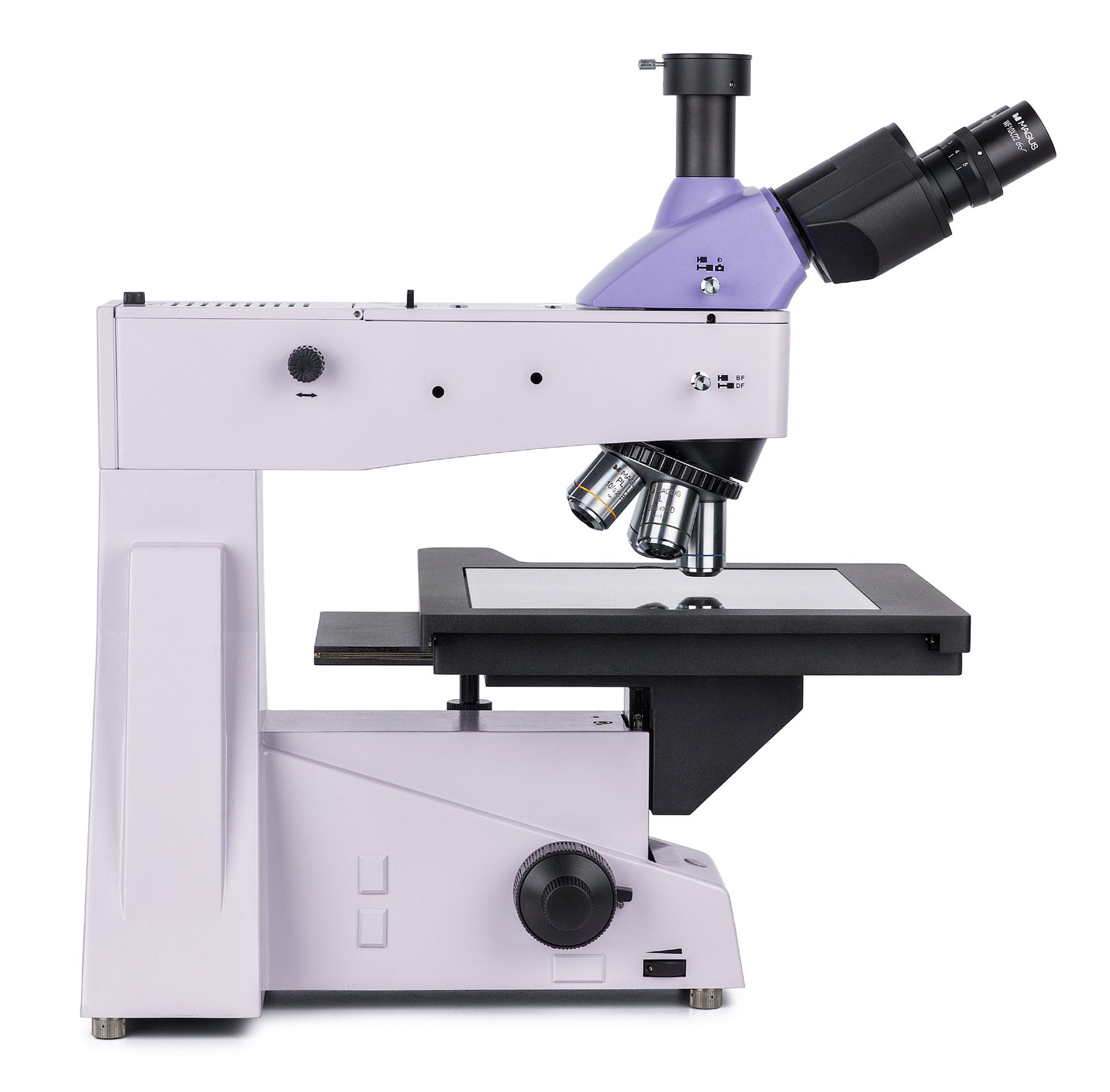

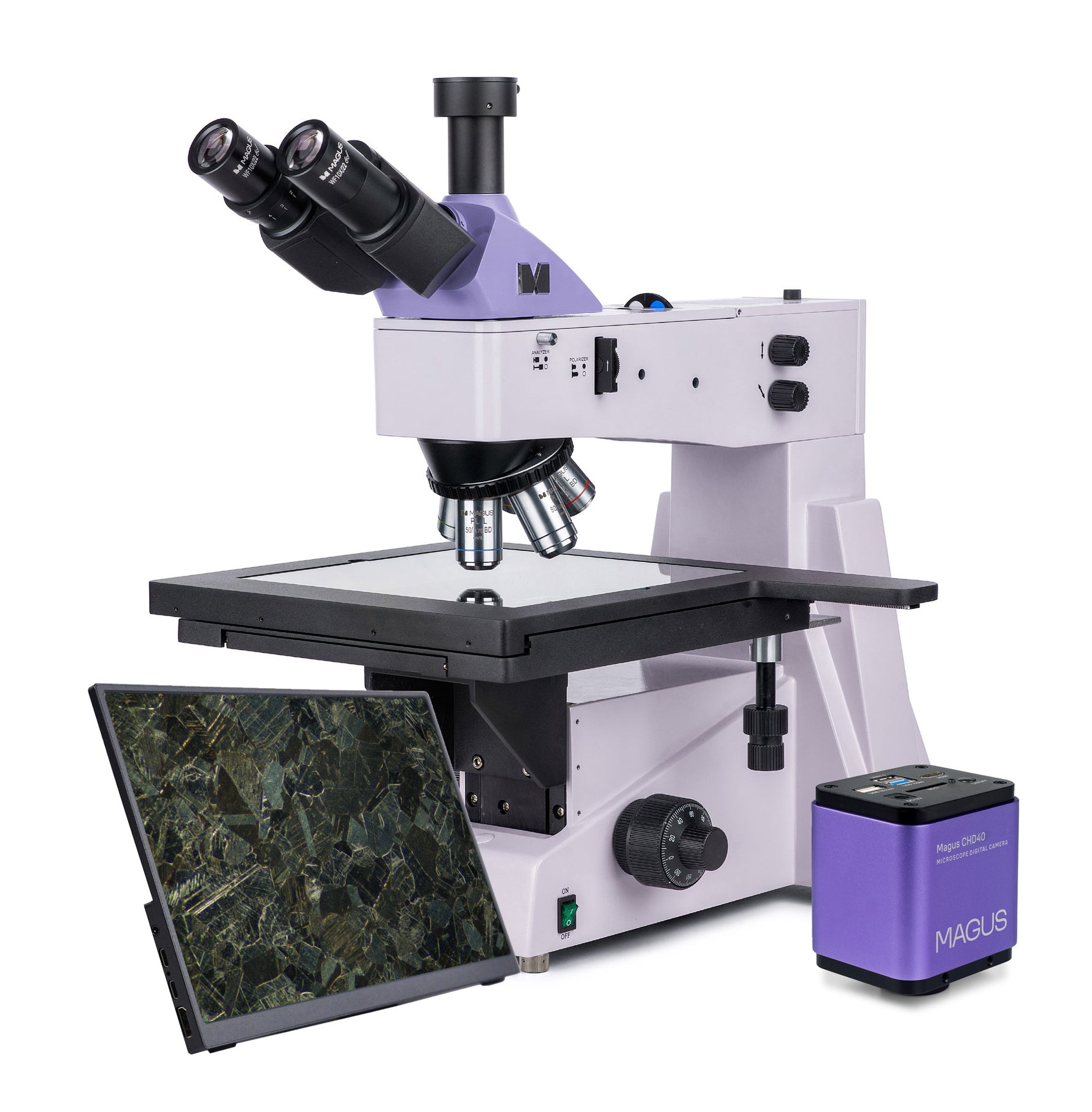

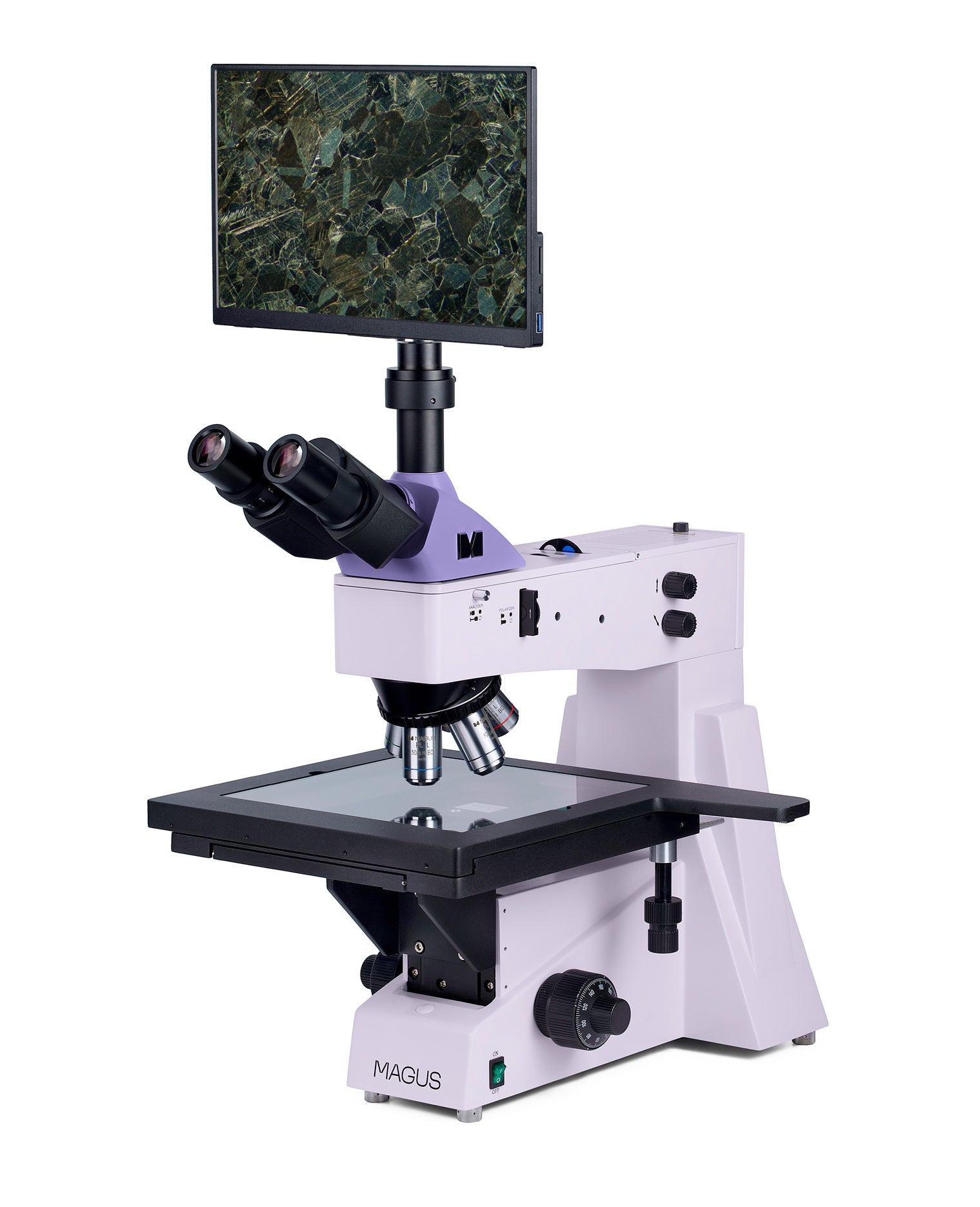

Il microscopio metallografico digitale MAGUS Metal D650 BD LCD è adatto per l’osservazione delle superfici di fotomaschere, circuiti integrati, schede a circuito stampato e altri oggetti lunghi e larghi. È dotato di un ampio tavolino che può ospitare campioni di grandi dimensioni e messa a fuoco fine con un valore di 0,7 µm per osservazioni di alta precisioni con un alto ingrandimento. Tecniche di microscopia in campo chiaro, scuro e luce polarizzata. Il microscopio è adatto per i laboratori di controllo di qualità, centri di ricerca e dipartimenti universitari.

Fotocamera digitale

MAGUS CHD40 è una fotocamera digitale HDMI con tre interfacce video e passaggio automatico tra Full HD e 4K in base alla risoluzione del monitor.
La fotocamera è dotata di un sensore 8 MP e produce immagini realistiche ad una risoluzione 4K (3840x2160 px) quando connessa tramite HDMI o USB 3.0. Quando connessa tramite Wi-Fi, la qualità dell’immagine è Full HD (1920x1080 px).
La fotocamera utilizza un’interfaccia HDMI per connettersi direttamente a TV, monitor o proiettore. In questo modo, la fotocamera opera autonomamente senza una connessione a un PC. L’interfaccia HDMI consente un trasferimento a una velocità rapida e stabile dalla fotocamera allo schermo esterno. È possibile connetterla la fotocamera a un PC tramite Wi-Fi o USB 3.0. Il video è registrato a 30 fps.
La fotocamera combina un’alta velocità FPS e un’elevata larghezza di banda HDMI. I video si presentano quindi brillanti senza blocchi né salti tra fotogrammi. Alla massima risoluzione, l’immagine è molto dettagliata, gli oggetti in movimento sono visibili senza errori e l’oggetto in movimento è visualizzato senza ritardi.

Monitor

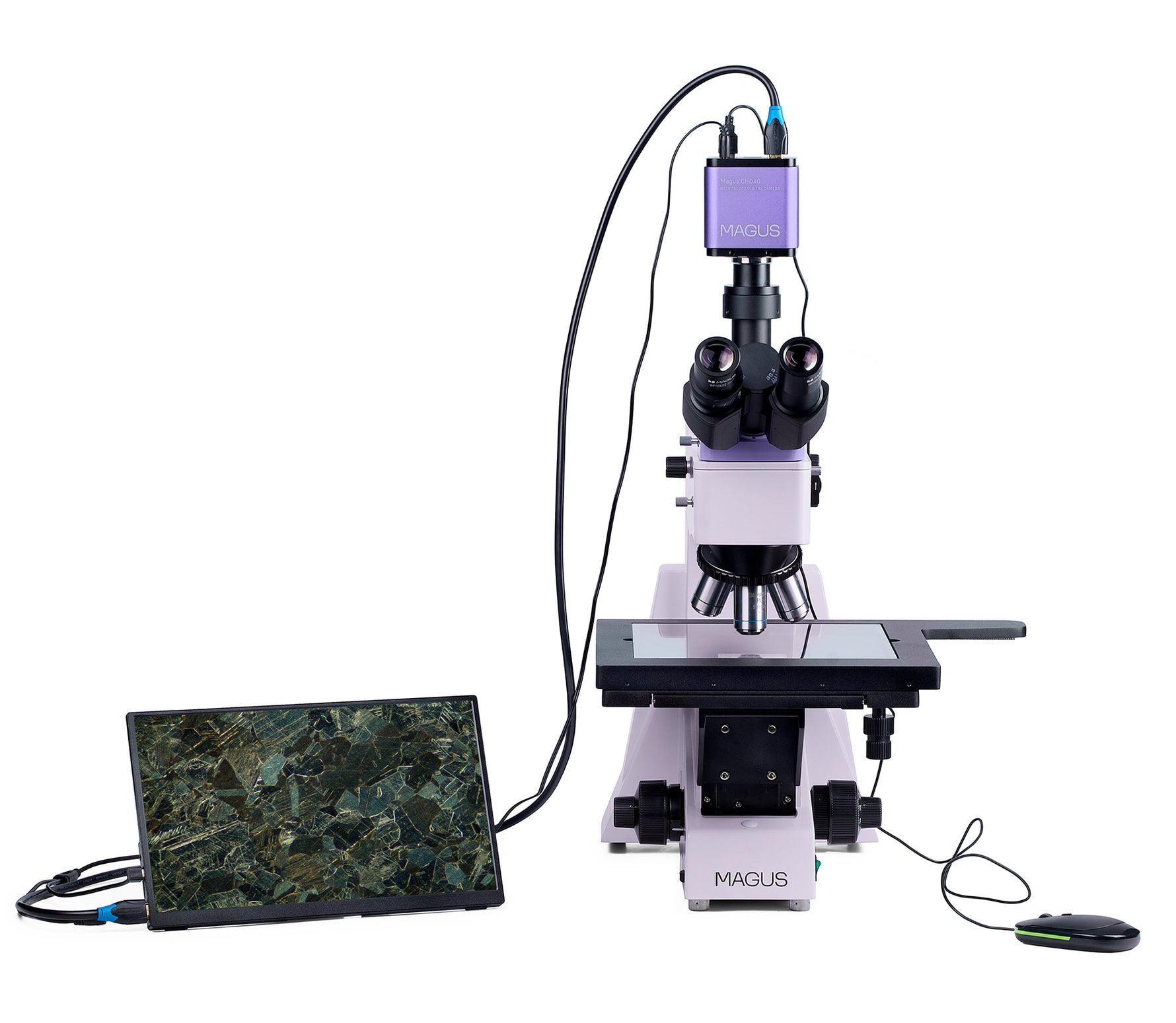

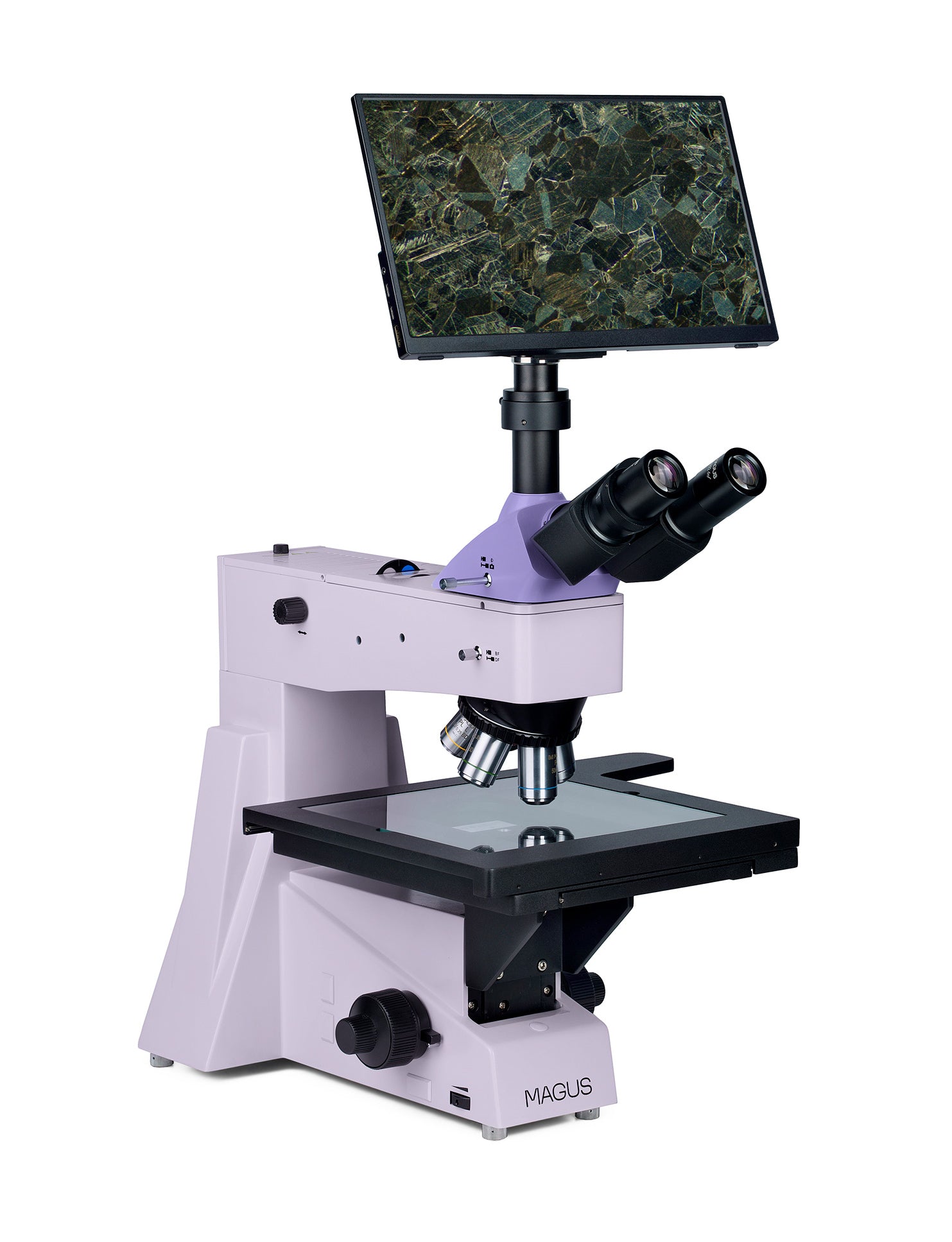

l monitor MAGUS MCD40 è progettato per utilizzare un sistema di visualizzazione del microscopio MAGUS. È connesso a una fotocamera montata sul microscopio per visualizzare immagini in tempo reale. Supporta fotocamere con connessione HDMI e risoluzione 4K. Lo schermo è da 13,3 pollici. La matrice IPS offre immagini luminose con ampi angoli di visualizzazione. Se si guarda al display lateralmente la riproduzione del colore non è distorta. È possibile posizionare il display su un tavolo o mensola tramite un supporto pieghevole oppure installarlo direttamente sulla fotocamera o base del microscopio.

Ottiche

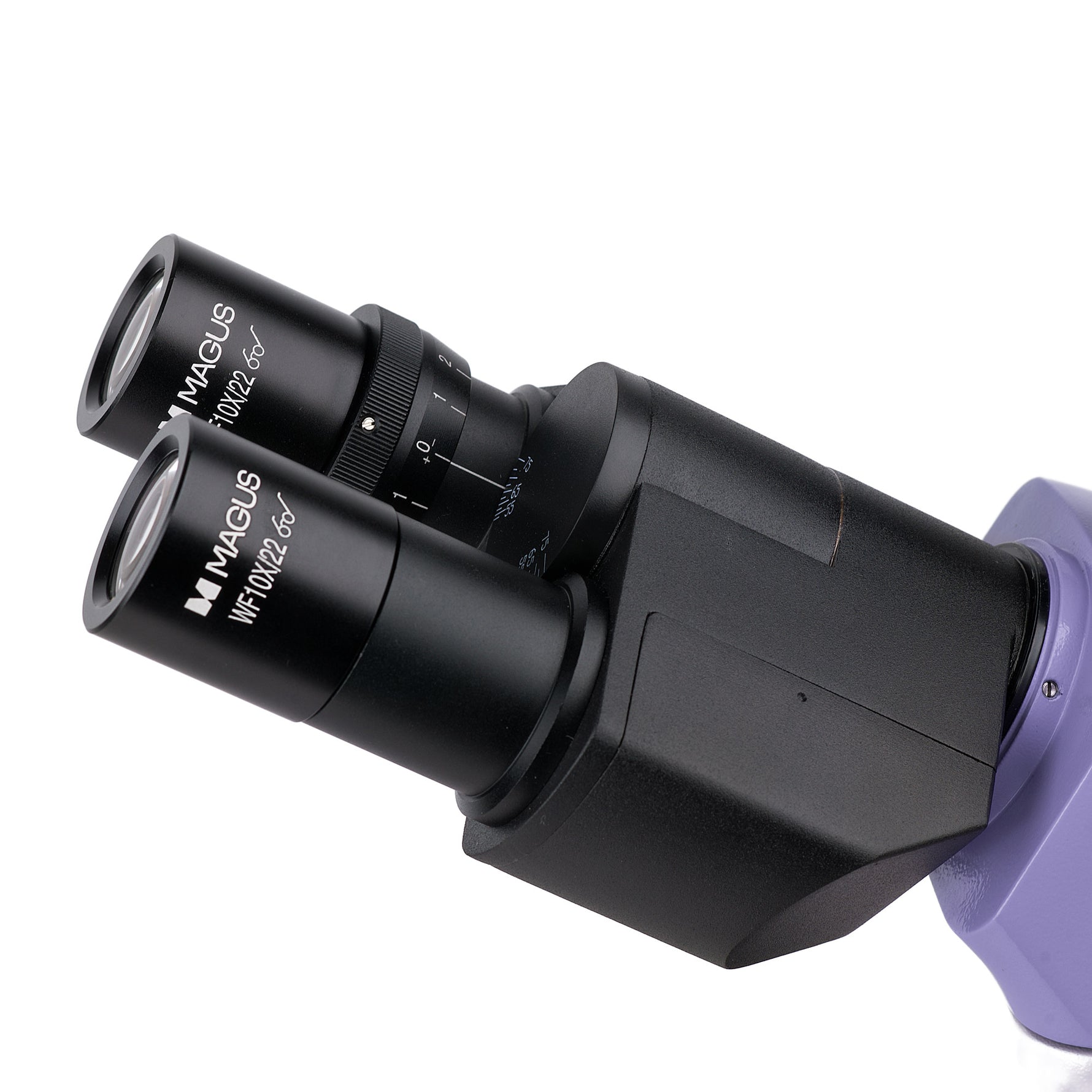

La testata trinoculare è dotata di un tubo trinoculare per l’alloggiamento di una fotocamera digitale. La manopola di selezione luce/fotocamera indirizza il fascio di luce sulla fotocamera per foto luminose e ben dettagliate e video che possono essere visualizzate sullo schermo esterno. La fotocamera non è inclusa nella configurazione base. L’oculare sinistro presenta una ghiera di regolazione dell’immagine.

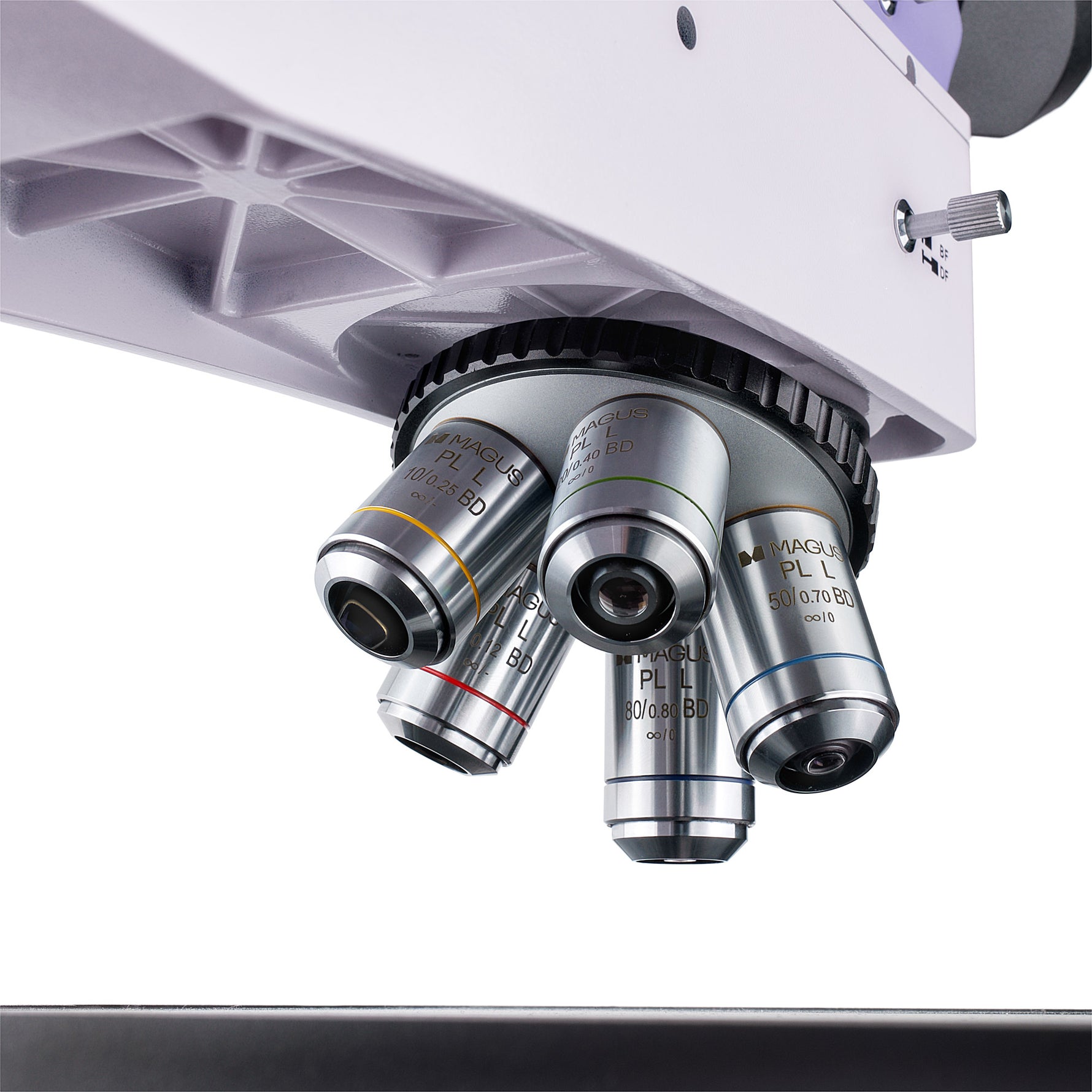

Gli obiettivi planacromatici con il simbolo BD sono progettati appositamente per tecniche di microscopia a campo chiaro e scuro. Gli obiettivi hanno una lunga distanza di lavoro. Il kit include cinque obiettivi, uno per ogni alloggiamento del revolver portaobiettivi. Ogni obiettivo installato può essere sostituito con uno opzionale, se necessario. Ottiche corrette all’infinito con ingrandimento da 50x a 800x. Il revolver portaobiettivi è orientato verso l’interno dello strumento, in modo che l’utente possa vedere quale obiettivo è inserito nel cammino ottico.

Illuminazione

Il sistema di illuminazione a luce riflessa è progettato affinché tutte le osservazioni siano ben dettagliate indipendentemente dall’obiettivo utilizzato e dalle tecniche di microscopia. La sorgente luminosa è una lampada alogena da 50 W che crea una luce luminosa, calda e uniforme. È possibile utilizzare il metodo di illuminazione Köhler per regolare l’illuminazione. Sono inclusi filtri per creare un effetto colorato e un dispositivo di polarizzazione (analizzatore integrato e polarizzatore removibile). La sorgente luminosa, l’apertura e i diaframmi di campo possono essere centrati. Il sistema di illuminazione include inoltre un dispositivo a campo scuro.

Tavolino e meccanismo di messa a fuoco

L’ampio tavolino 280x270 mm è una particolarità del microscopio. Ha una gamma di movimento di 204 mm sull’asse X e Y. La messa a fuoco è regolata ruotando le manopole di messa a fuoco grossolana e fine. Funzionano in modo fluido e grazie al valore di messa a fuoco fine, l’operazione ad un alto livello di ingrandimento è precisa. La messa a fuoco grossolana è dotata di una manopola di fissaggio e la tensione della vite macrometrica può essere regolata. Le maniglie di messa a fuoco sono posizionate alla base del microscopio in modo da poter assumere una posizione rilassata e comoda. In questo modo l’operatore può tenere le mani appoggiate sul tavolo invece di tenerle in aria.

Accessori

Per ottenere il massimo dal microscopio MAGUS Metal 650 BD è possibile acquistare altri accessori aggiuntivi, quali oculari, obiettivi con lunga distanza di lavoro per campo chiaro e campo scuro, vetrini di calibrazione e fotocamere digitali.

Caratteristiche chiave del microscopio:

• Messa a fuoco precisa: valore di messa a fuoco fine pari a 0,7 µm, messa a fuoco grossolana con una manopola di bloccaggio e di regolazione della tensione
• Tavolino di grandi dimensioni per osservare facilmente oggetti lunghi e larghi, ampia gamma di movimento del tavolino su due assi
• Ottiche planacromatiche, testata trinoculare con divisore di raggio 100:0 e 0:100, tubo trinoculare per l’installazione della fotocamera
• Sorgente luminosa, diaframmi di apertura e di campo centrabili, regolazione dell’illuminazione Köhler, dispositivo di polarizzazione, set di filtri colorati, tecniche di microscopia in campo scuro
• Illuminatore – lampada alogena da 50 W con alimentazione da 220 V e regolazione della luminosità
• Accessori opzionali

Caratteristiche chiave della fotocamera:

• La fotocamera funziona in autonomia senza una connessione a un PC tramite interfaccia HDMI. È possibile connettersi a un PC tramite Wi-Fi e interfaccia USB 3.0
• Passaggio automatico tra 4K e Full HD in base alla risoluzione del monitor
• 30 fps per l’osservazione di oggetti in movimento, registrazioni video, e spostamento del campione senza ritardi né scatti
• Il sensore CMOS SONY Exmor/ Starvis retroilluminato a colori offre immagini con basso rumore e un’alta sensibilità alla luce anche in condizioni di scarsa illuminazione. È possibile ottenere immagini più nitide, luminosa e con colori saturi.
• Software per registrazione e modifica di foto e video, funzioni di display esterno, misurazioni lineari e angolari

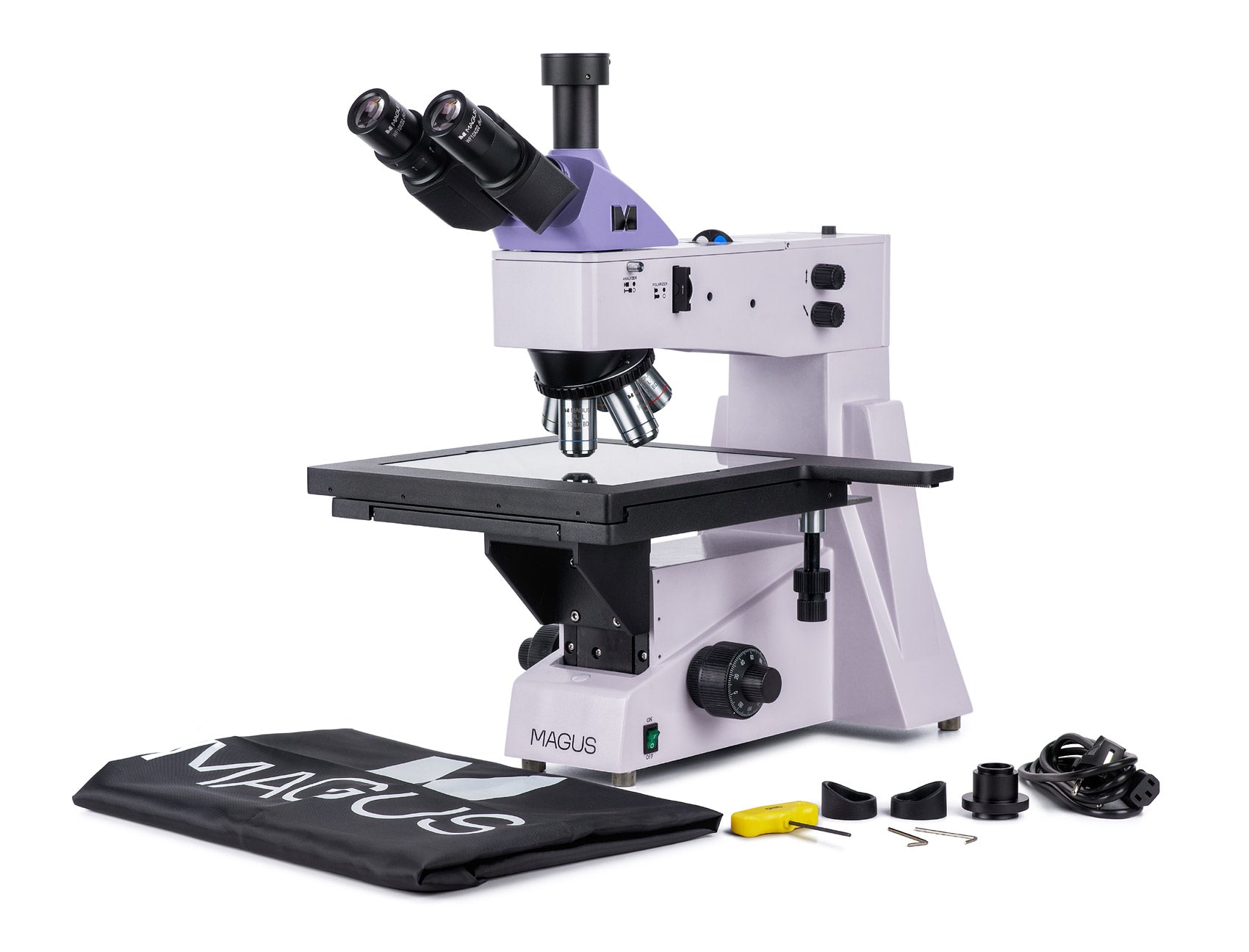

La confezione contiene:

• Fotocamera digitale MAGUS CHD40 (fotocamera digitale, cavo HDMI (1,5 m), cavo USB 3.0 (1,5 m), mouse con USB, scheda di memoria SD da 32 GB, adattatore USB Wi-Fi (2 pz), adattatore di alimentazione AC da 12 V/1 A (Euro), CD di installazione con driver e software, manuale utente e certificato di garanzia)
• Monitor LCD MAGUS MCD40
• Base con ingresso di alimentazione, illuminatore di luce riflessa, meccanismo di messa a fuoco, tavolino e revolver portaobiettivi
• Testata trinoculare
• Obiettivo planacromatico all’infinito: PL L5x/0,12 BD WD 9,7 mm
• Obiettivo planacromatico all’infinito: PL L10x/0,25 BD WD 9,3 mm
• Obiettivo planacromatico all’infinito: PL L20x/0,40 BD WD 7,2 mm
• Obiettivo planacromatico all’infinito: PL L50х/0,70 BD WD 2,5 mm
• Obiettivo planacromatico all’infinito: PL L80x/0,80 BD WD 0,8 mm
• Oculare 10x/22 mm con lunga estrazione pupillare (2 pz.)
• Adattatore C-mount 1x
• Chiave a brugola
• Cavo di alimentazione per rete AC
• Copertura antipolvere
• Manuale utente e certificato di garanzia

Disponibili su richiesta:

• Oculare 10x/22 mm con scala graduata
• Oculare 12,5x/14 mm (2 pz.)
• Oculare 15x/15 mm (2 pz.)
• Oculare 20x/12 mm (2 pz.)
• Oculare 25x/9 mm (2 pz.)
• Obiettivo planacromatico all’infinito: PL L40x/0,60 BD WD 3,0 mm
• Obiettivo planacromatico all’infinito: PL L60x/0,70 BD WD 1,9 mm
• Obiettivo planacromatico all’infinito: PL L100х/0,85 (a secco) BD WD 0,4 mm
• Vetrino di calibrazione
