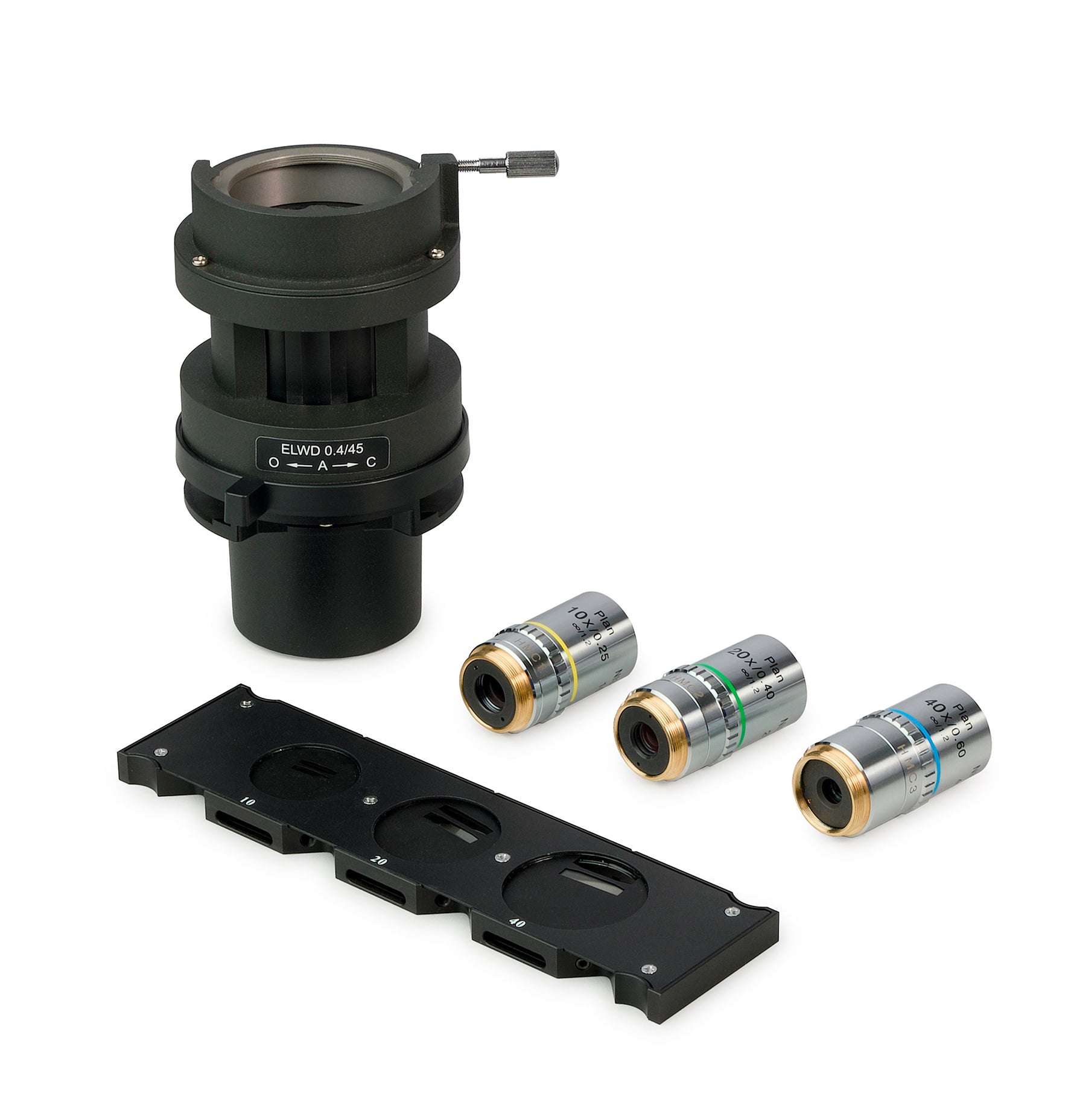

Il dispositivo MAGUS HCM360 è costituito da un set di obiettivi planacromatici, un condensatore e un vetrino che sono progettati per la microscopia con contrasto di modulazione Hoffman. Il modulatore dell’obiettivo è allineato con le aperture delle fessure mediante un telescopio di centraggio dal kit del microscopio.

La tecnica di contrasto di modulazione Hoffman produce immagini in rilievo ad alta risoluzione di oggetti vivi. Offre una buona visibilità e contrasto dei campioni con dettagli ad alta risoluzione e senza aloni di diffrazione, consentendo l’utilizzo di lunghe distanze di lavoro e di elevate aperture numeriche.
La tecnica non degrada la qualità dell’immagine sia utilizzando piastre da laboratorio in vetro che in plastica e, pertanto, è ampiamente utilizzata per le osservazioni e la registrazione fotografica di colture, cellule e tessuti cresciuti in contenitori, piastre di Petri e recipienti.
Una delle applicazioni più comuni del contrasto di modulazione Hoffman è la fecondazione in vitro (FIV). La tecnica consente lo studio in tempo reale dei processi dinamici e aiuta a ottenere informazioni preziose sul comportamento e l’interazione delle cellule.

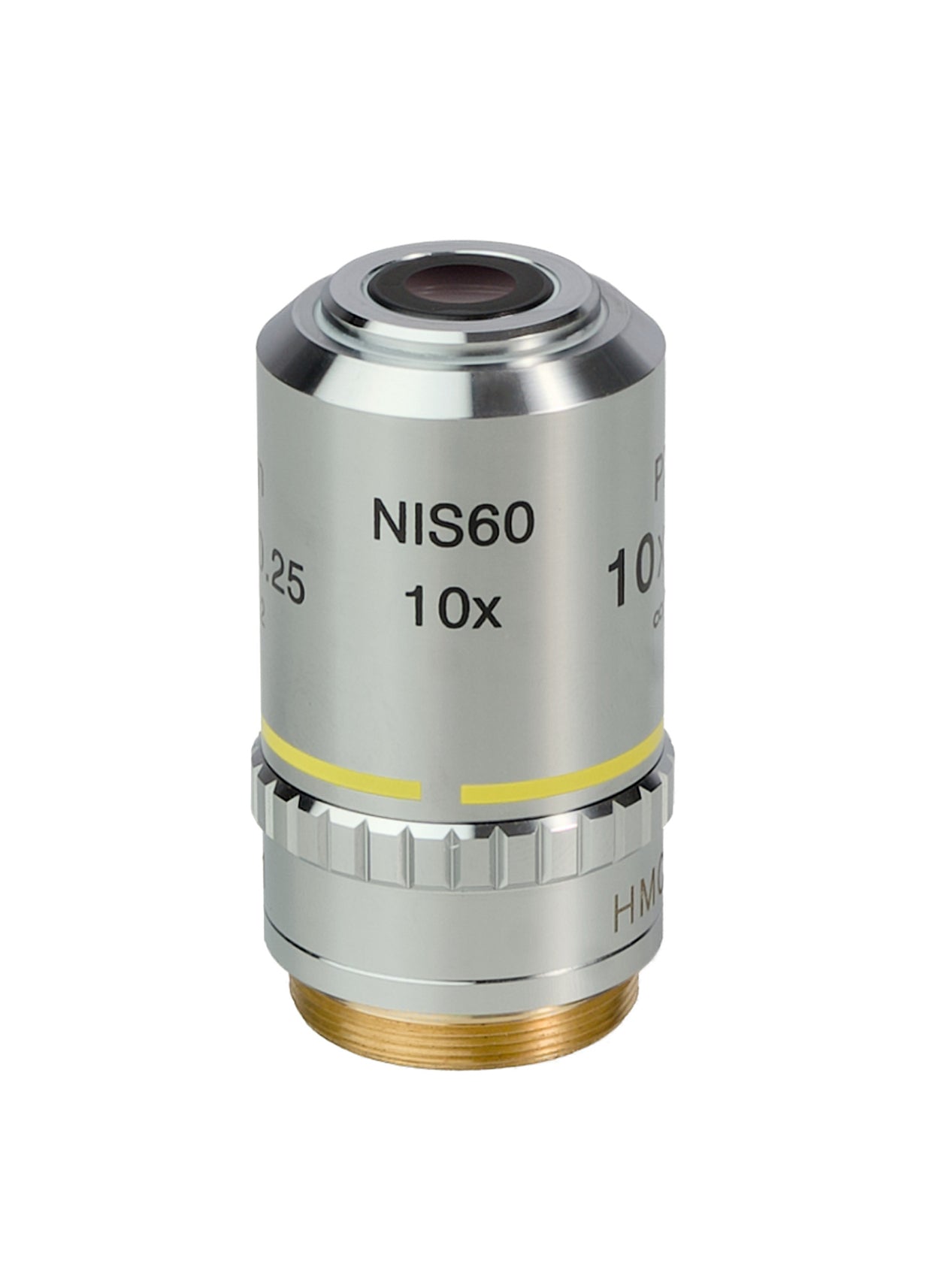

Set di obiettivi

Gli obiettivi Hoffman differiscono dagli obiettivi standard per la presenza di un filtro spaziale di ampiezza (modulatore) nel piano focale posteriore. Il modulatore ha tre zone: la prima trasmette l’1% della luce (zona scura), la seconda il 15% (zona grigia) e la terza il 100% (zona trasparente). L’anello sull’obiettivo Hoffman è utilizzato per ruotare il modulatore e posizionarlo nella posizione operativa.

A differenza dell’anello di fase in un obiettivo di fase, il modulatore di un obiettivo Hoffman non modifica la fase della luce, ma ne influenza solo l’intensità. Il modulatore produce un’immagine con un effetto di pseudo-rilievo.

Gli obiettivi planacromatici Hoffman formano un’immagine che ha la stessa messa a fuoco al centro e ai bordi e, pertanto, la distorsione è trascurabile. Le aberrazioni cromatiche vengono corrette per il blu e il rosso, l’aberrazione sferica per il verde, e la curvatura di campo viene corretta al 90% del diametro del campo visivo. Gli obiettivi possono essere utilizzati per lavorare con piastre con uno spessore del fondo di 1,2 mm e sono progettati per la lunghezza del tubo corretta all’infinito. La distanza parafocale è di 60 mm.

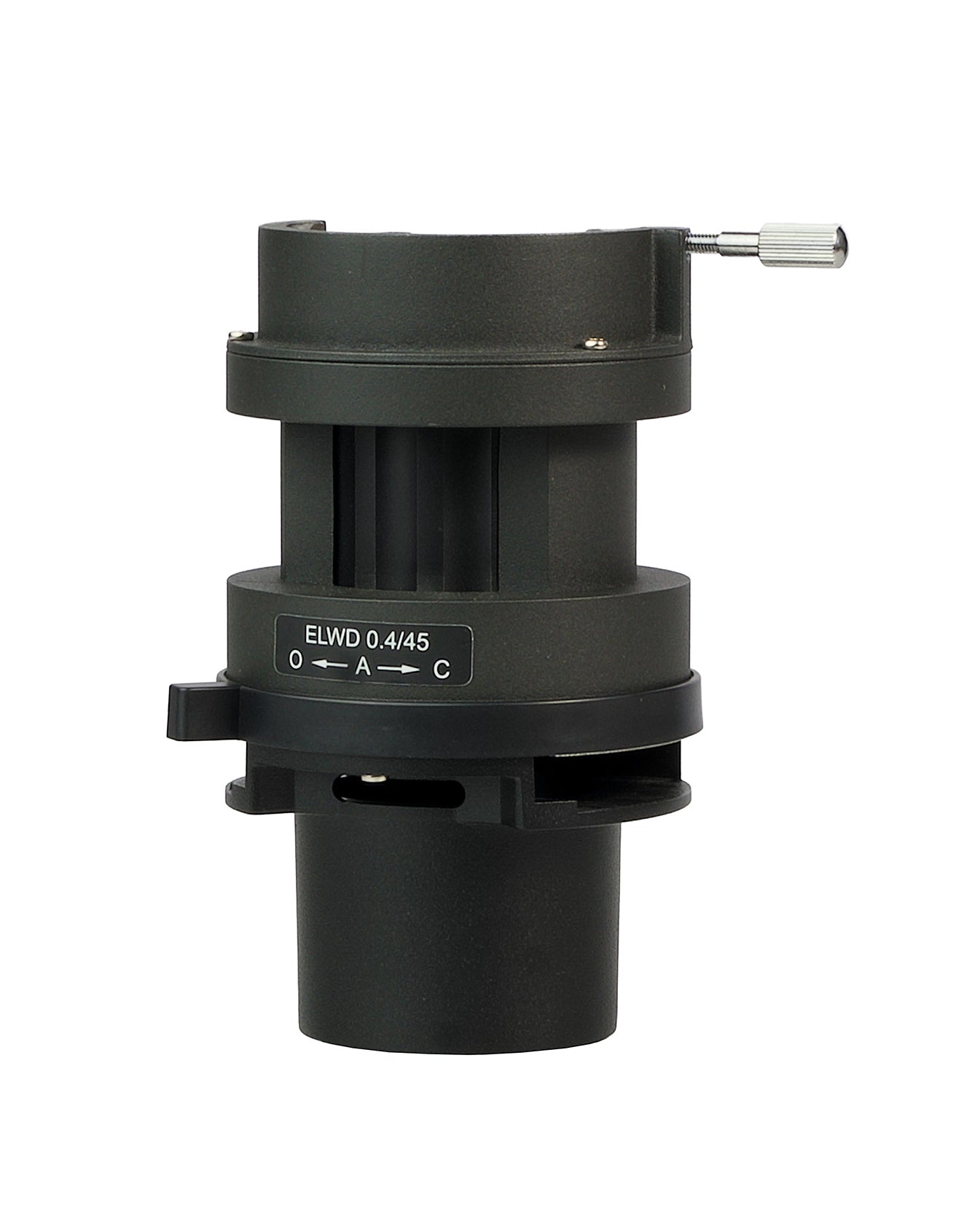

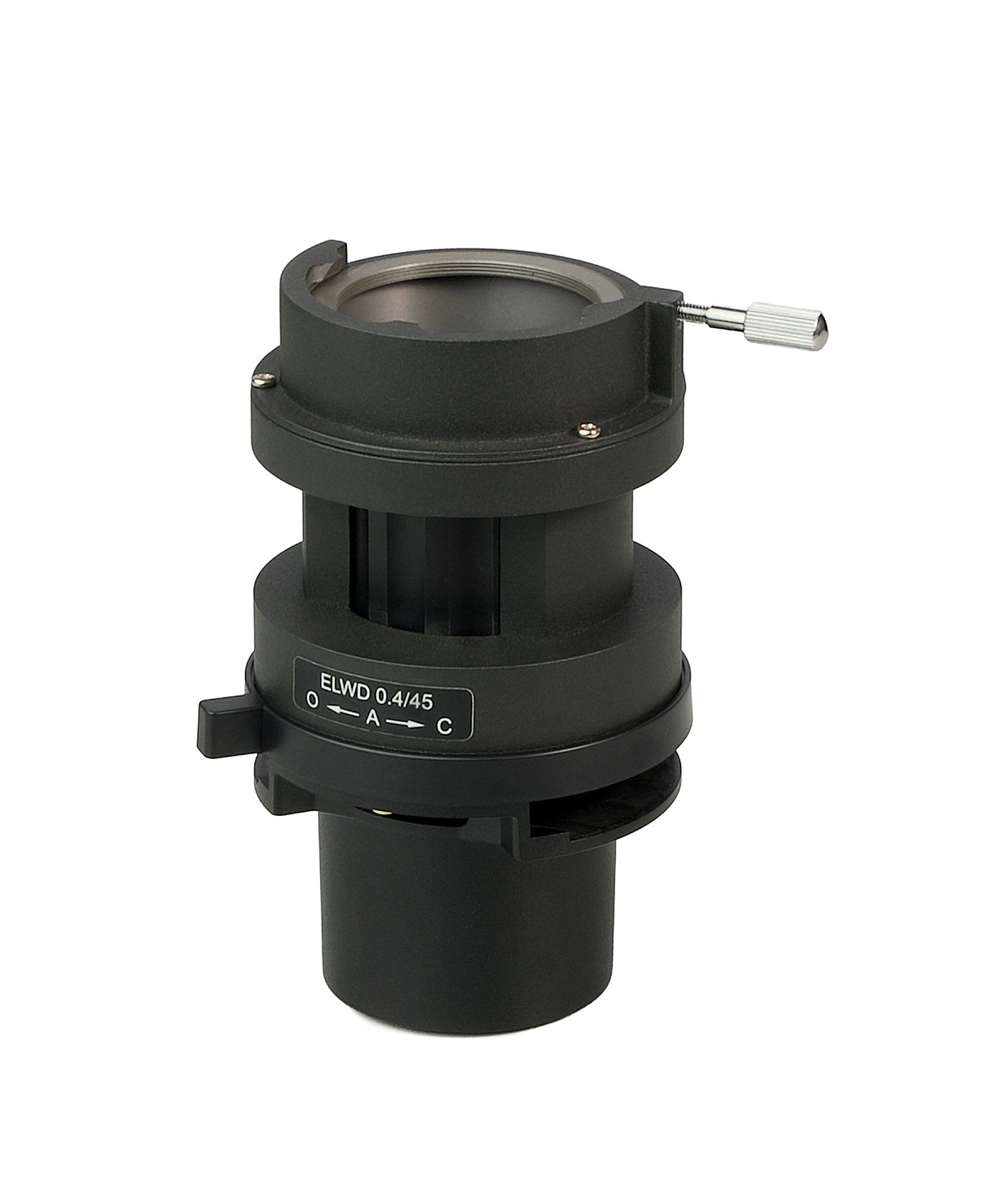

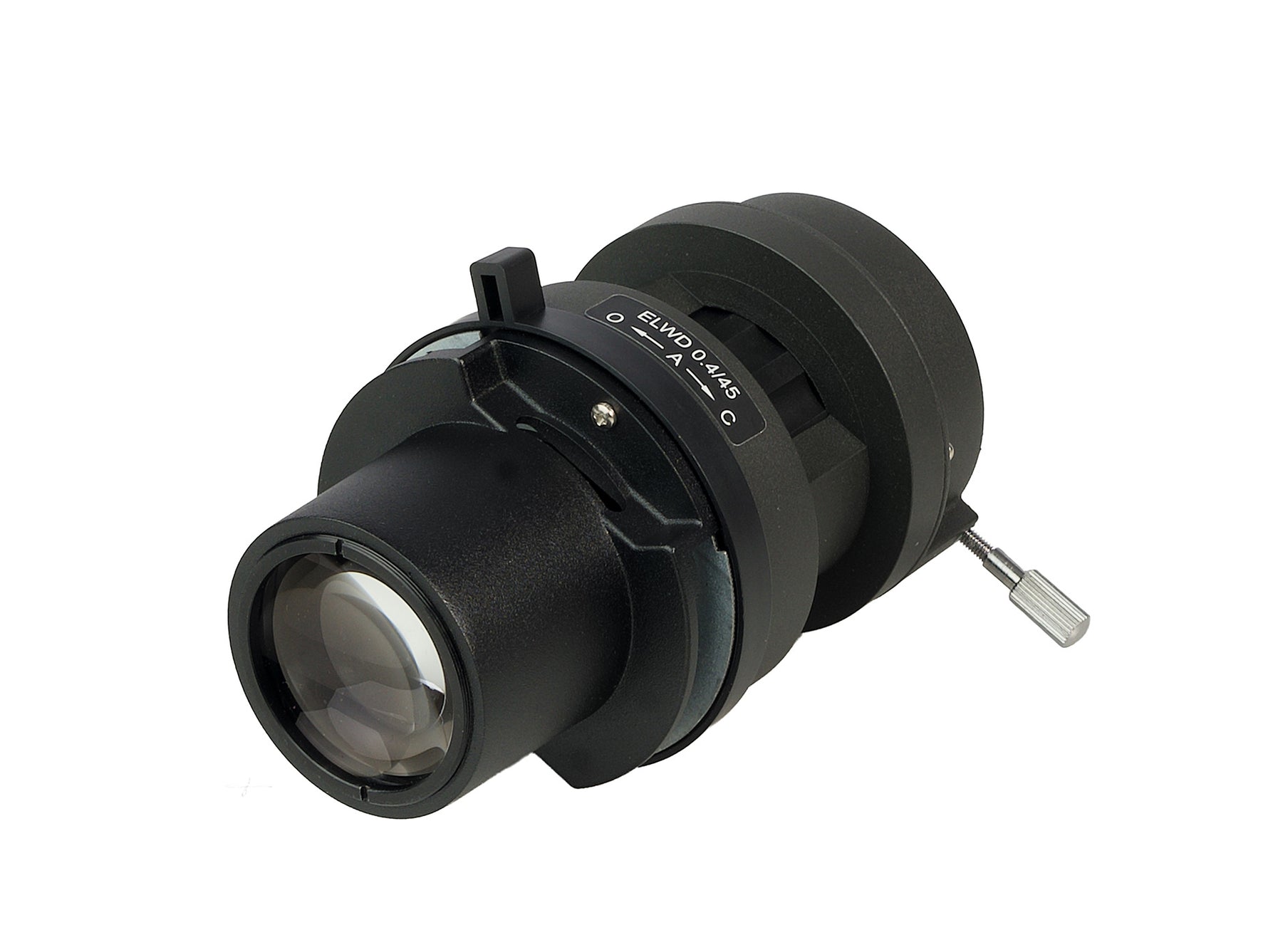

Condensatore Hoffman

Il condensatore Hoffman viene installato al posto del normale condensatore per campo chiaro. Presenta una fessura per il vetrino di contrasto di modulazione Hoffman, un diaframma di apertura e un polarizzatore per controllare l’apertura della fessura. Il polarizzatore può essere ruotato di 360°. Viene ruotato tramite l’anello rotante situato sopra il controllo di apertura dell’apertura.

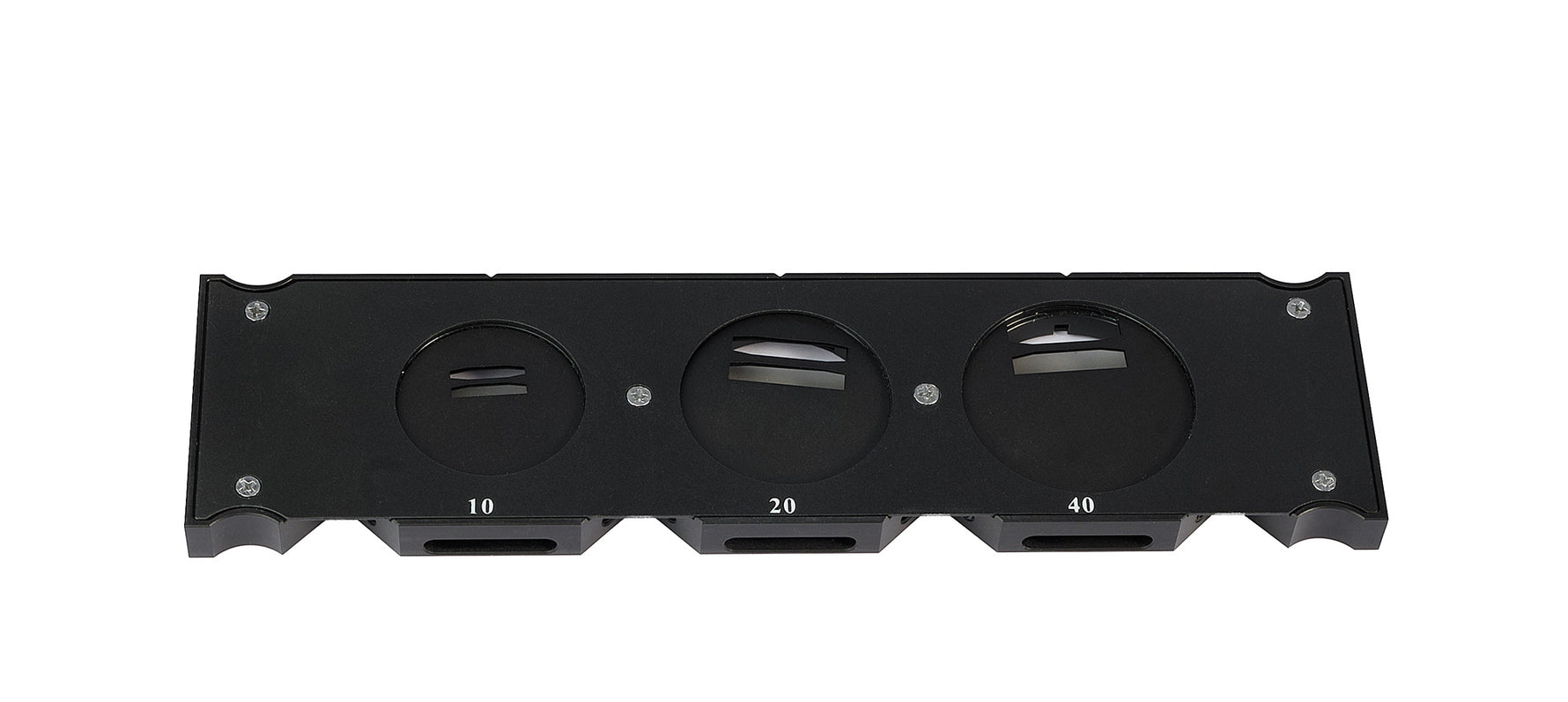

Vetrino Hoffman

Il vetrino Hoffman viene inserito nell’alloggiamento del condensatore Hoffman. Il vetrino è una piastra con tre inserti rotondi per obiettivi 10x, 20x e 40x. La marcatura dell’inserto corrisponde all’obiettivo utilizzato. In ciascun inserto sono presenti due fessure: una è libera e l’altra è chiusa da un polarizzatore. Gli inserti nel vetrino sono ruotabili di 360° e centrabili.

Regolazione del microscopio per abilitare la tecnica di contrasto di modulazione Hoffman:

1. Il condensatore e gli obiettivi Hoffman sono installati sul microscopio.
2. L’obiettivo nel percorso ottico è focalizzato sul campione in campo chiaro.
3. Il vetrino Hoffman viene inserito nella fessura del condensatore e l’inserto viene selezionato in base all’ingrandimento dell’obiettivo. L’apertura del condensatore deve essere completamente aperta.
4. Uno degli oculari viene rimosso dalla testata del microscopio e sostituito con un telescopio di centraggio dal kit del microscopio. Il telescopio viene utilizzato per allineare il modulatore dell’obiettivo con le fessure del vetrino. Le zone del modulatore e le fessure devono essere parallele tra loro quando una delle fessure è completamente proiettata sulla zona grigia e l’altra sulla zona trasparente. Se il movimento dell’anello non è sufficiente per installare il modulatore nella posizione desiderata, rimuovere il vetrino dal condensatore, ruotare l’inserto con una fessura, reinstallare il vetrino nella fessura e quindi regolare nuovamente.
5. Ruotando il condensatore, viene bloccata un’apertura della fessura nella zona trasparente: una può essere completamente o parzialmente chiusa o completamente aperta.
6. Il vetrino Hoffman deve essere rimosso dal condensatore per tornare alla tecnica in campo chiaro. Non è necessario rimuovere gli obiettivi e il condensatore, poiché sono adatti per le osservazioni in campo chiaro. Tuttavia, per ottenere la migliore qualità d’immagine in campo chiaro, si consiglia di utilizzare obiettivi MAGUS 10PL60V, 20PL60V e 40PL60V nonché un condensatore standard dal kit del microscopio.

Compatibilità:

• Microscopio biologico invertito MAGUS Bio V360

Confezione:

• Condensatore MAGUS Hoffman NA 0,5 WD 45 mm

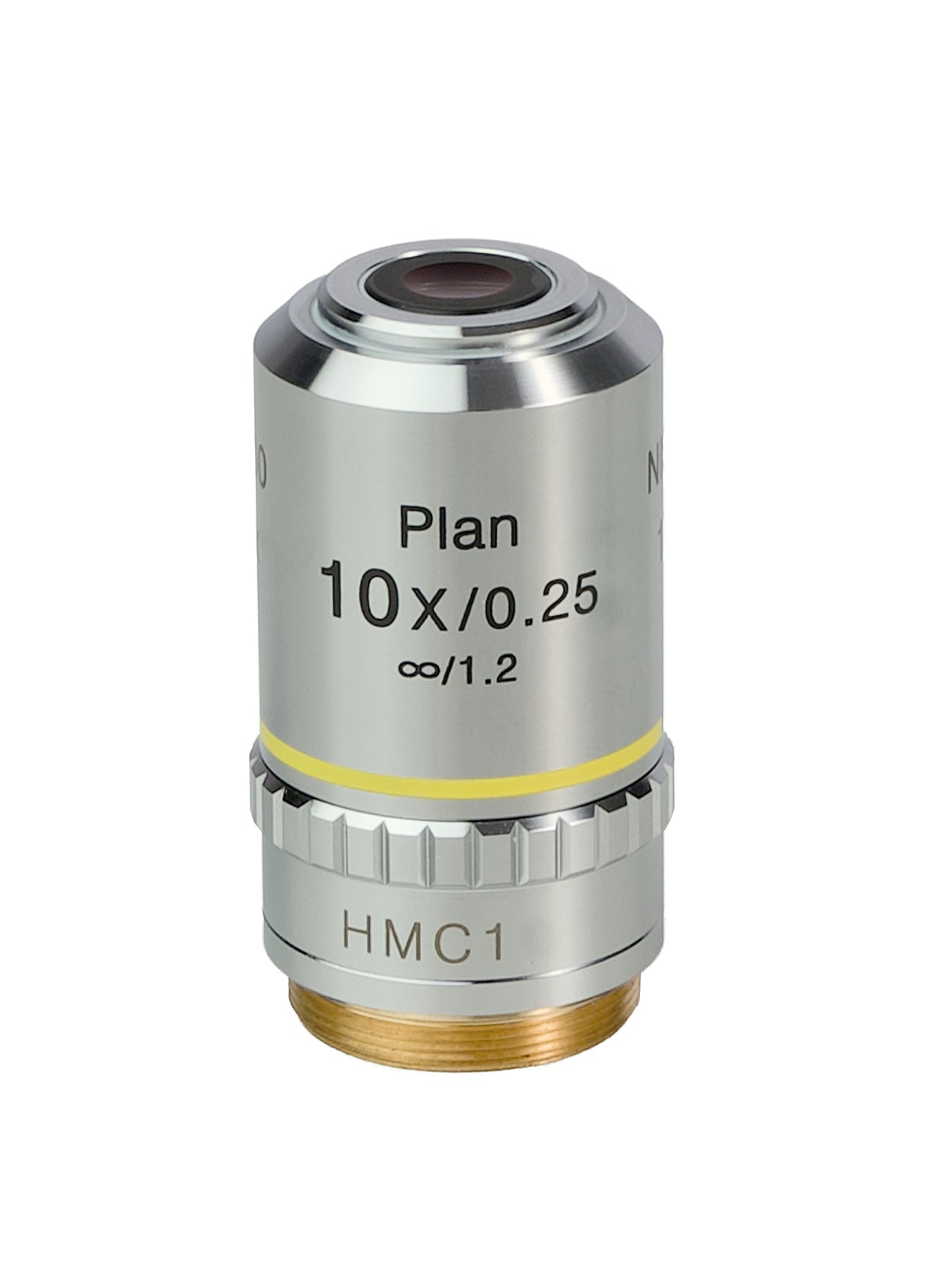

• Obiettivo Hoffman planacromatico all’infinito: Distanza parafocale 10x/0,25 ∞/1,2: 60 mm

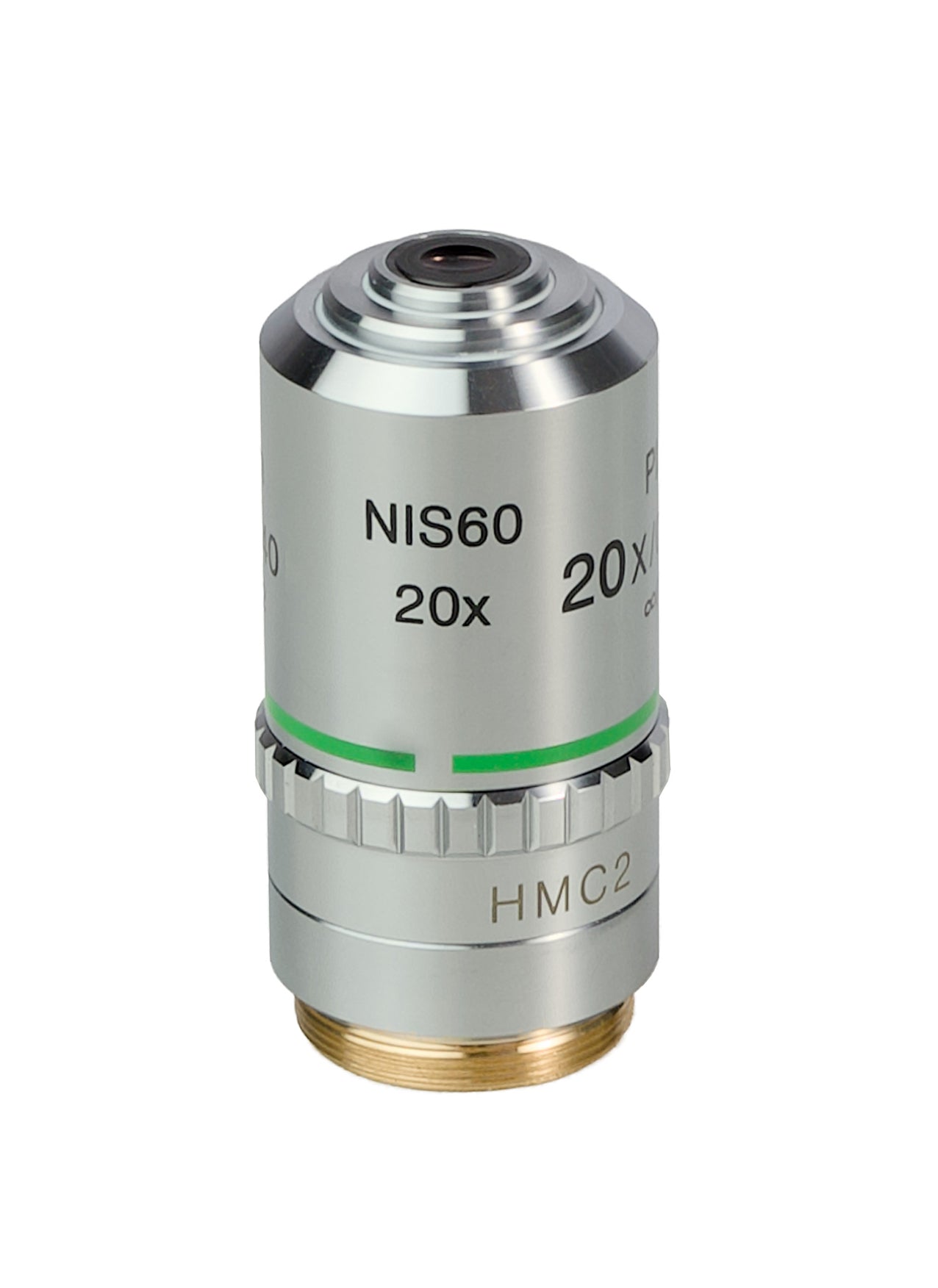

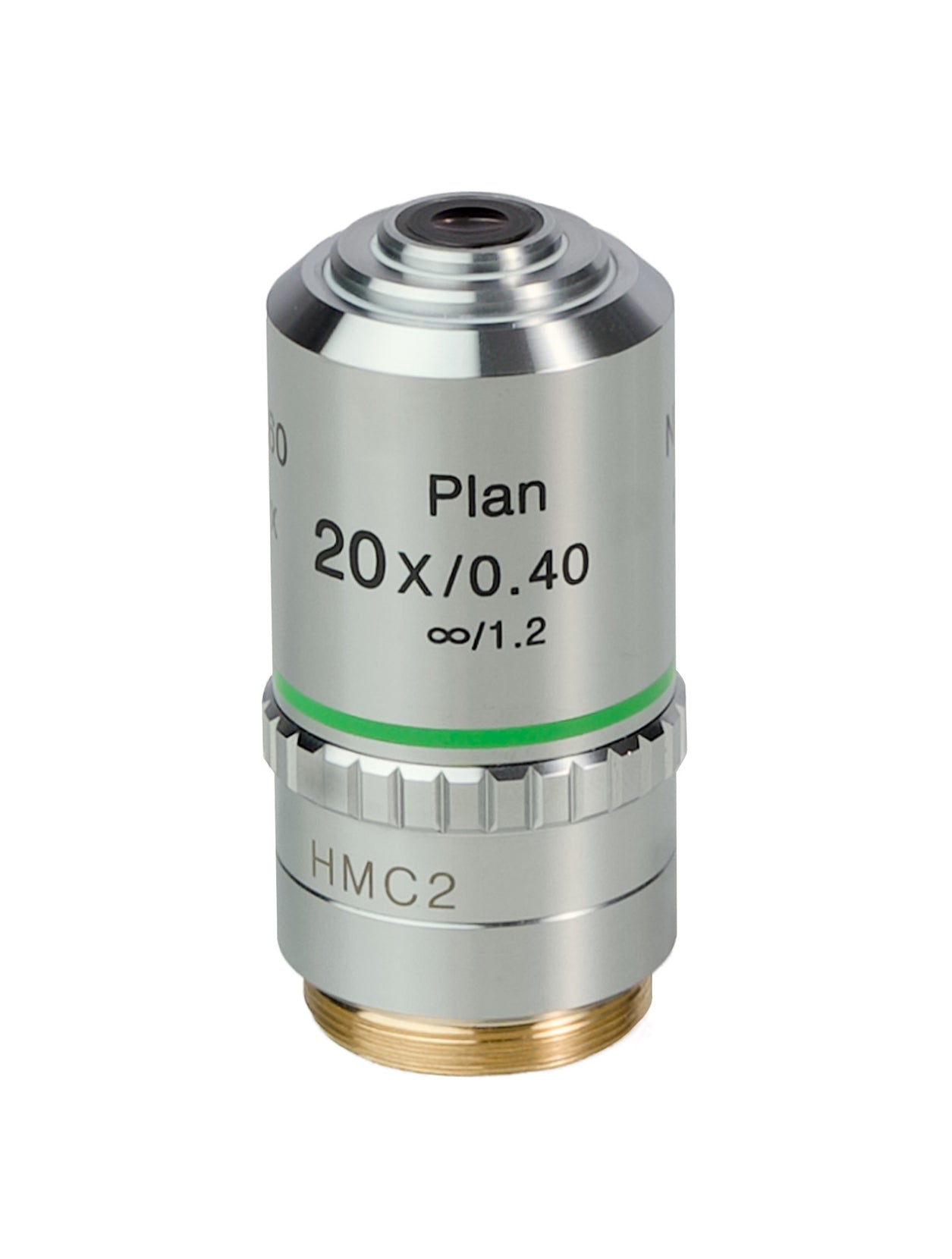

• Obiettivo Hoffman planacromatico all’infinito: Distanza parafocale 20x/0,40 ∞/1,2: 60 mm

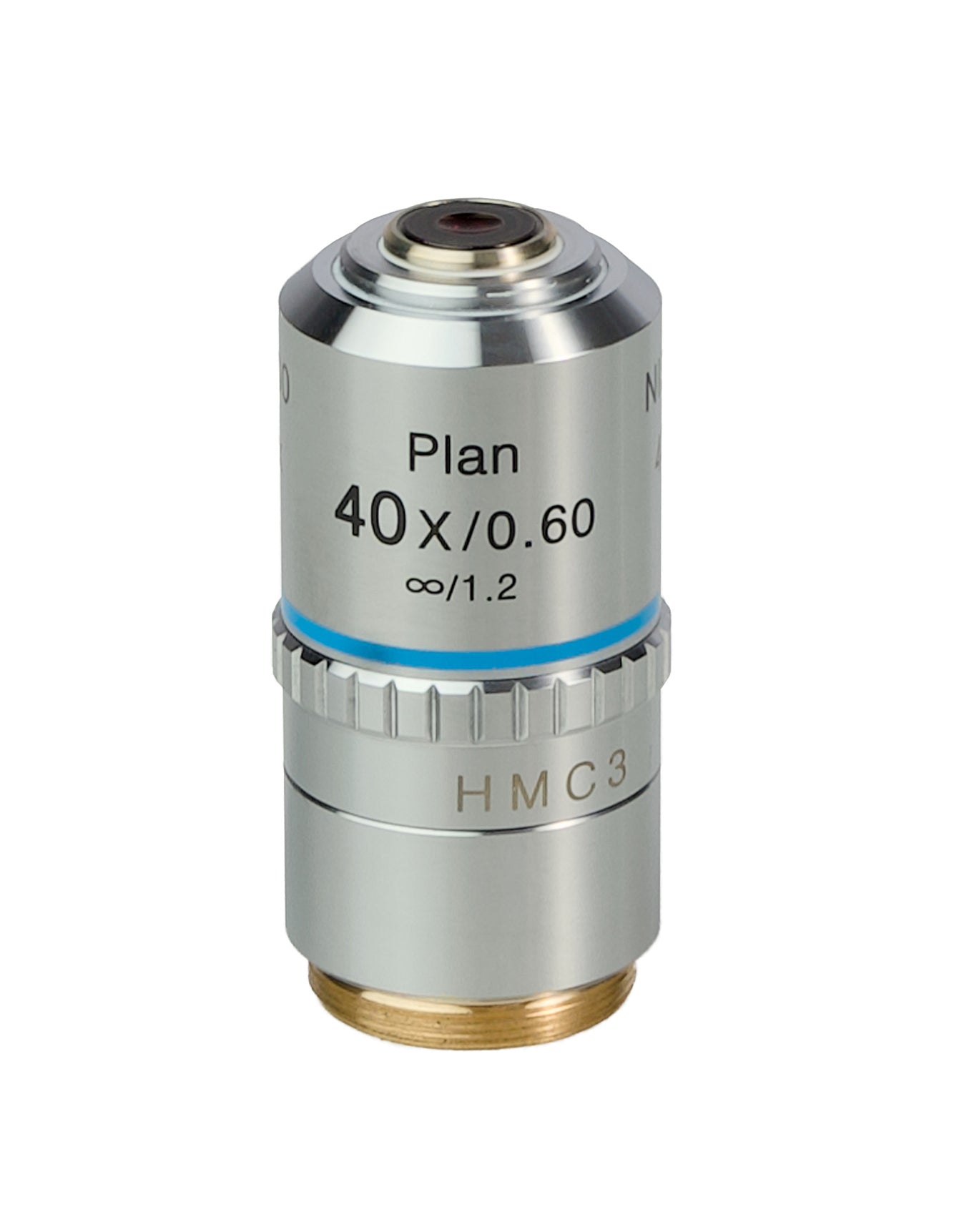

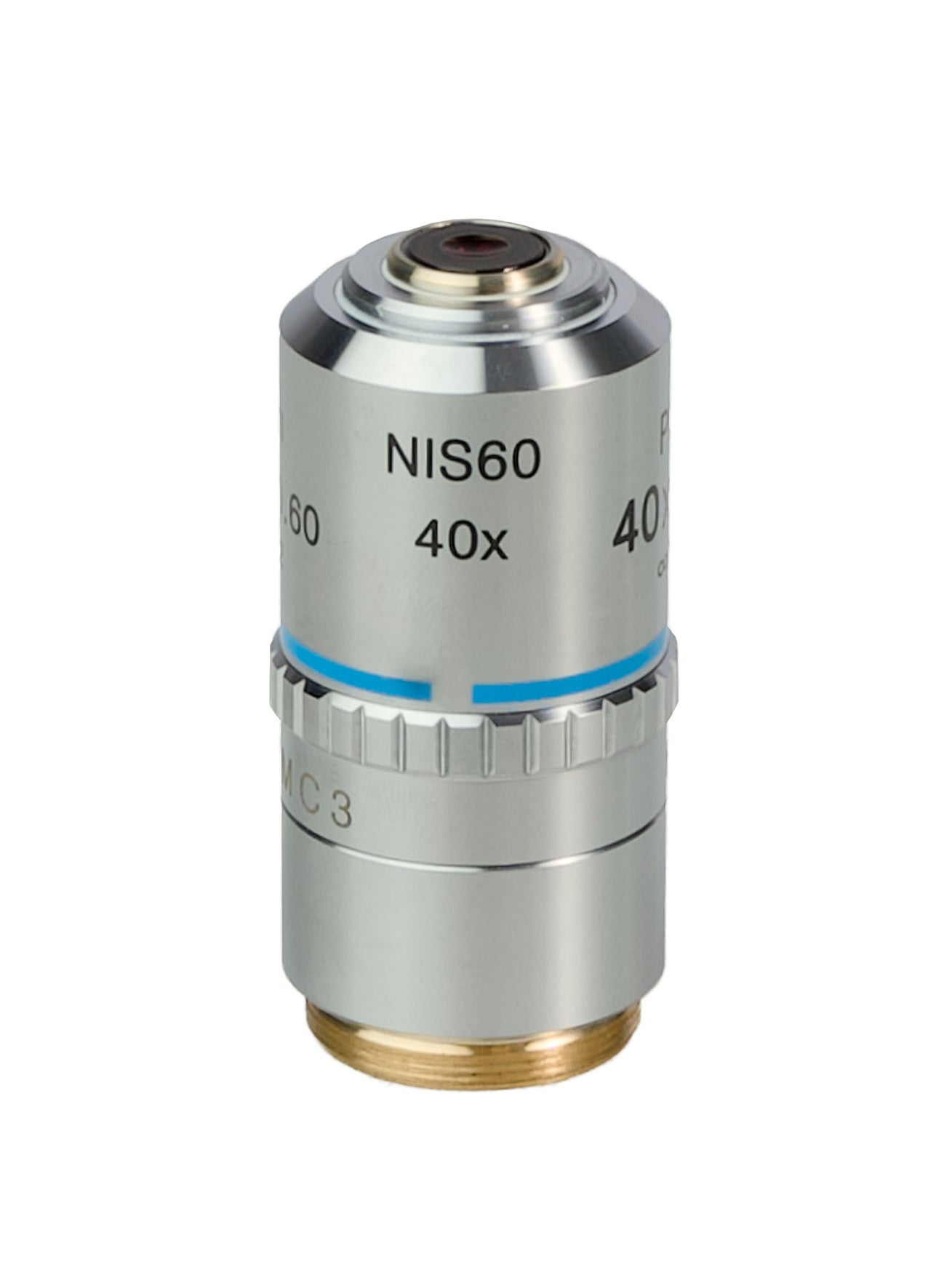

• Obiettivo Hoffman planacromatico all’infinito: Distanza parafocale 40x/0,60 ∞/1,2: 60 mm
• Vetrino Hoffman per obiettivi 10x, 20x e 40x
