Caratteristiche:
La linea di telecamere raffreddate DSO è la linea di prodotti più avanzata nella storia di Player One. Iniziamo il progetto dal 2021, attraverso molte modifiche e ricostruzioni abbiamo realizzato questa versione finale. Porta la nostra tecnologia e il nostro design più recenti a tutti, siamo molto orgogliosi di presentare questa linea di fotocamere.
L'alimentatore non è incluso nel pacchetto della fotocamera, collegamento di alimentazione 12V 5A di alta qualità: https://player-one-astronomy.com/product/12v-5a-power-supply-dc5-5-x-2-1mm/
Download di driver e software: http://player-one-astronomy.com/service/software/
Download manuali: http://player-one-astronomy.com/service/manuals/
Tutorial di installazione (dimostrazione con Ares-C Pro):
Descrizione del prodotto

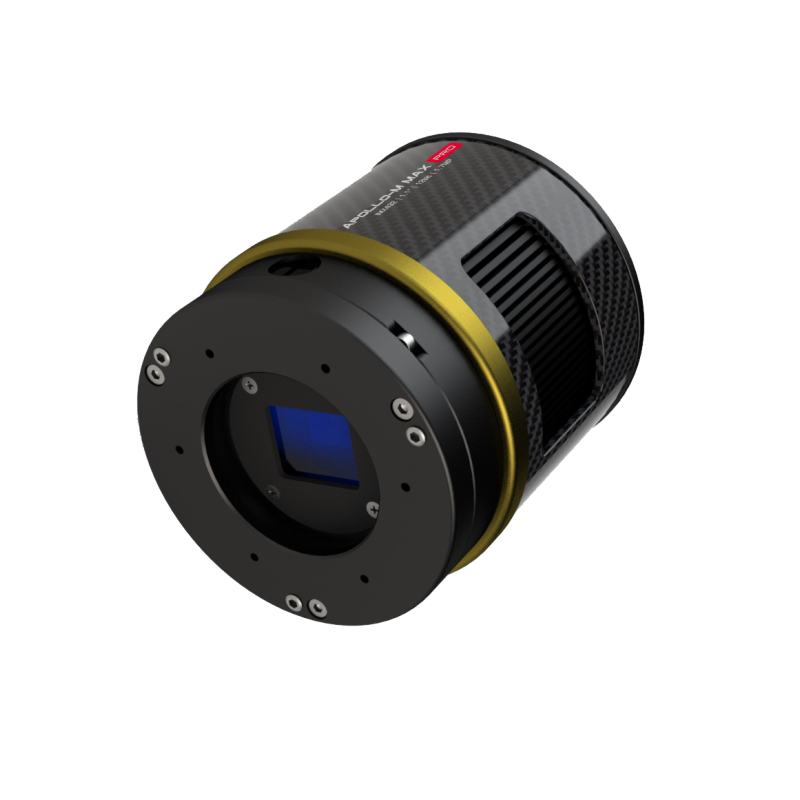

La fotocamera Apollo-M MAX Pro (IMX432) è sviluppata da Player One Astronomy, una vera e propria fotocamera raffreddata per l'imaging solare. Fotocamera Apollo-M MAX Pro, che adotta il sensore monocromatico in formato Sony IMX432 da 1,1". La dimensione dei pixel di 9um ospita una profondità di 100Ke con un totale di 1,7MP (la risoluzione è 1608*1104) e la diagonale è di 17,5 mm.
Tecnologia STARVIS
Apollo-M MAX Pro (IMX432) basato sulla tecnologia Sony Pregius 3rd Gen, è la tecnologia dell'otturatore globale utilizzata nei sensori CMOS.
Formato
Apollo-M MAX Pro (IMX432) ha un formato da 1,1", è attualmente il sensore più grande dell'intera serie di telecamere solari, questa dimensione è piuttosto grande per l'imaging.
Dimensione dei pixel
La dimensione dei pixel di 9um è 1,5 volte più grande della fotocamera IMX174, il che significa che può funzionare con un rapporto focale più lungo, come il filtro SCT + Daystar (con 4,2X).
Attrazioni
Design all'avanguardia
La fotocamera raffreddata Apollo-M MAX Pro utilizza lo stesso design della serie raffreddata Ares, ma una piccola differenza! Con un corpo rotondo, una combinazione di colori dorata e nera e utilizzando la fibra di carbonio per mantenere basso il peso e prospettive all'avanguardia. Abbiamo anche integrato la piastra di inclinazione del sensore e la scheda PCB antirugiada. Questa serie di design rende la fotocamera non solo leggera e fresca, ma anche funzionale!

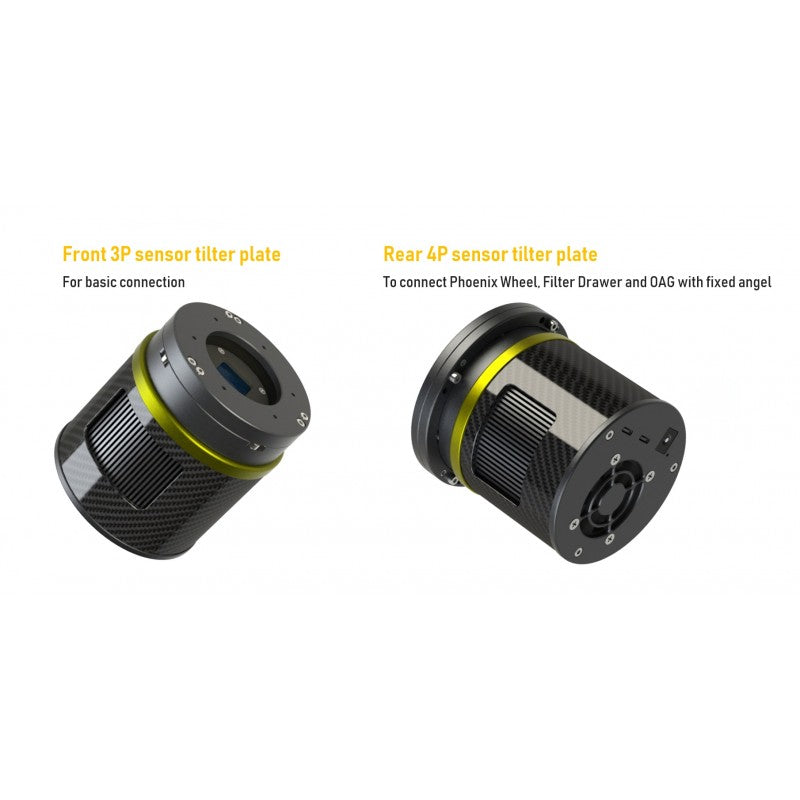

Piastra ribaltabile anteriore 3P e posteriore 4P
Quando si riprendono oggetti del cielo profondo, la piastra di inclinazione del sensore può essere utilizzata per regolare l'angolo di inclinazione del sensore per rendere le stelle agli angoli più arrotondate. La telecamera Apollo-M MAX Pro fornisce sia la piastra inclinabile anteriore che quella posteriore per soddisfare tutti gli scenari di utilizzo.
La piastra di inclinazione 3P anteriore è la parte predefinita della fotocamera, riteniamo che la maggior parte degli utenti abbia già esperienza con questo. Funziona bene in molti scenari di base.
La piastra di inclinazione posteriore 4P è una parte alternativa per la fotocamera, quando si utilizza la ruota portafiltri/cassetto del filtro e l'OAG con angelo fisso, è necessario. Ed è anche conveniente per gli utenti RASA regolare l'angolo di inclinazione del sensore.
Il cuscinetto ombreggiante in spugna ad alta densità integrato può bloccare la luce dalle fessure laterali senza alcuna perdita laterale.
Fibra di carbonio e leggerezza
L'Apollo-M MAX Pro utilizza una fibra di carbonio nella fotocamera ed è stato ottimizzato per la riduzione del peso nel suo design strutturale. La fotocamera pesa solo 420 grammi, il che la rende uno dei modelli più leggeri sul mercato.
Raffreddamento profondo
La serie di telecamere raffreddate Player One utilizza un'unità di raffreddamento TEC a 2 stadi, dopo aver migliorato il design della struttura per respingere il calore nella camera della telecamera, Camera Delta-T può raggiungere i 35-40 °C.
Riscaldatore anticondensa
Nella progettazione di fotocamere raffreddate leggere, Player One ancora alla ricerca della perfezione, tutte le caratteristiche necessarie devono avere, in particolare il sistema antirugiada, è il problema che molte piccole fotocamere raffreddate hanno ignorato.
Pozzo pieno
100Ke pieno bene, è 3 volte più grande di IMX174. Questa funzione porterà alcune nuove possibilità nell'imaging. Quello che possiamo immaginare è l'HDR del Sole e della prominenza, o forse il lato luminoso e oscuro della Luna.
HCG e rumore
La modalità HCG si aprirà automaticamente quando il guadagno ≥145, il rumore di lettura scenderà a 4.6e. E la gamma dinamica salirà di nuovo a 12 gocce.
Con un guadagno di 380, il rumore di lettura della fotocamera Apollo-M MAX (IMX432) è di 2,6e, è inferiore a IMX174. E il pozzo pieno sarà ancora più grande di IMX174.
Prestazioni Amp-Glow
Apollo-M MAX Pro non è una fotocamera senza amp-glow, ma il suo amp-glow è molto fluido, crediamo che sarà più facile da calibrare. Nell'imaging solare, non sarà affatto un problema.
300s@gain=0, offset=10, -10 gradi, Fotogramma scuro della fotocamera Apollo-M MAX Pro: SCARICA
Anteprima del fotogramma scuro: Esposizione = 300s, guadagno = 0, offset = 10, temp = -10°C STF auto-Stretch in Pixinsight 1.86
512 MB di cache DDR3
Come miglioramento, la cache DDR3 nelle fotocamere raffreddate è aumentata a 512 MB. Aiuta a stabilizzare e proteggere la trasmissione dei dati, evita efficacemente la caduta dei fotogrammi e riduce notevolmente il rumore di lettura.
Con la cache DDR3, la fotocamera non ha più esigenze di elaborazione elevate, avrà comunque prestazioni eccellenti anche se è collegata a una porta USB 2.0.
Porta dati di tipo C e porta di alimentazione
La parte posteriore della fotocamera raffreddata ha 2 porte dati di tipo C e una porta di alimentazione da 5,5×2,1 mm CC da 12 V.
La porta dati principale supporta il protocollo USB3.0, la fotocamera può funzionare a 126 fps in modalità RAW8. La porta di tipo C è più facile da collegare quando si assembla l'apparecchiatura di imaging di notte.
Quando si registrano immagini, poiché la velocità di scrittura effettiva sarà influenzata dalla velocità di scrittura del disco rigido stesso, quando la velocità di scrittura del disco rigido è lenta, la registrazione potrebbe non raggiungere la velocità teorica. Si consiglia di utilizzare un'unità a stato solido di alta qualità per registrare i dati in modo da sfruttare appieno le prestazioni della fotocamera.
La telecamera è dotata di una porta da 12 V CC5,5 * 2,1 mm per fornire energia sufficiente al sistema di raffreddamento TEC. Se non è necessario accendere il raffreddamento, è sufficiente collegare la porta principale di tipo C, la fotocamera funzionerà come una fotocamera non raffreddata.
Utilizzo standard del cavo
Sistema di raffreddamento e riscaldatore anticondensa
Nella finestra ASCOM, forniamo 3 parametri regolabili: temperatura target, velocità della ventola e potenza antirugiada.
Delta-T standard: 35 °C-40 °C (modalità di esposizione lunga), 30 °C (modalità video), quando la temperatura ambiente è di 30 °C, la velocità della ventola è del 100%, la fascia anticondensa è dell'1%.
Consigliare le impostazioni Delta-T: 30°C-35°C al di sotto della temperatura ambiente, velocità della ventola 50-70%, riscaldatore anticondensa 10%, consumo energetico 40-60%.
Anche la velocità di rotazione della ventola di raffreddamento è regolabile, il valore predefinito è 50% di velocità.
Il problema della rugiada è il più grande nemico nell'astro imaging, il riscaldatore anticondensa integrato nella fotocamera davanti alla fotocamera. La potenza termica è regolabile.
Meccanismo di protezione da sovratensione e sovracorrente
Le telecamere Player One prodotte dal player numero uno garantiscono la sicurezza della fotocamera e di altre apparecchiature attraverso meccanismi di protezione da sovratensione e sovracorrente.

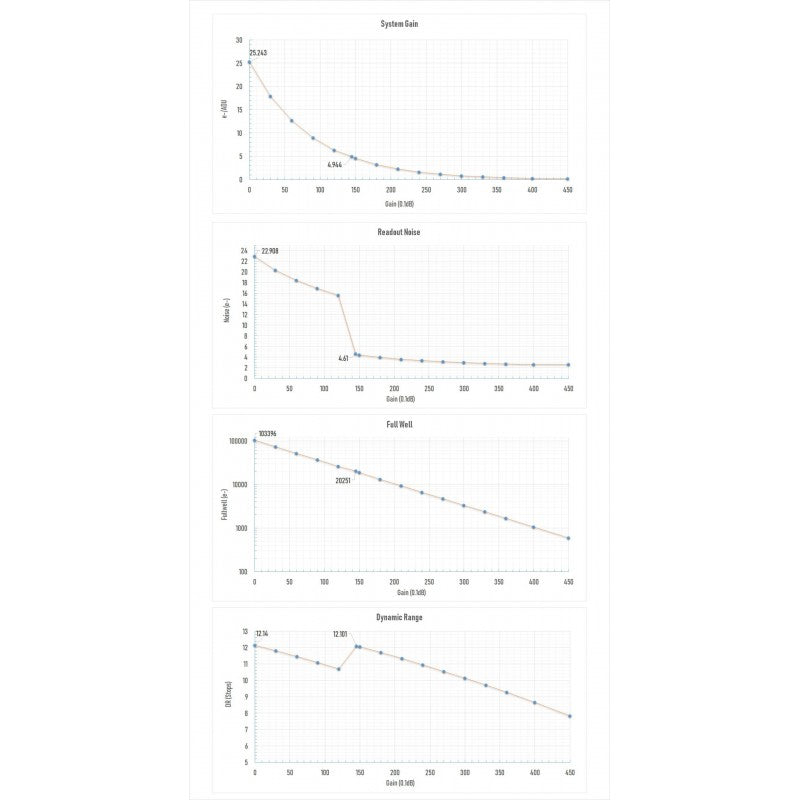

Prestazione
HCG aperto a guadagno = 145.
Rumore di lettura
Per quanto riguarda il rumore di lettura, promettiamo solennemente che tutti i valori sono ottenuti da test effettivi. E per gli utenti, è possibile utilizzare Sharpcap 4 per i test. SC4 ha una funzione chiamata Analisi del sensore, che fornisce un modo molto semplice per testare il rumore di lettura.
Abbiamo scritto un tutorial sul nostro sito web: https://player-one-astronomy.com/service/manuals/
Se sei interessato al test del rumore di lettura, puoi provarlo tu stesso, il che è molto semplice.

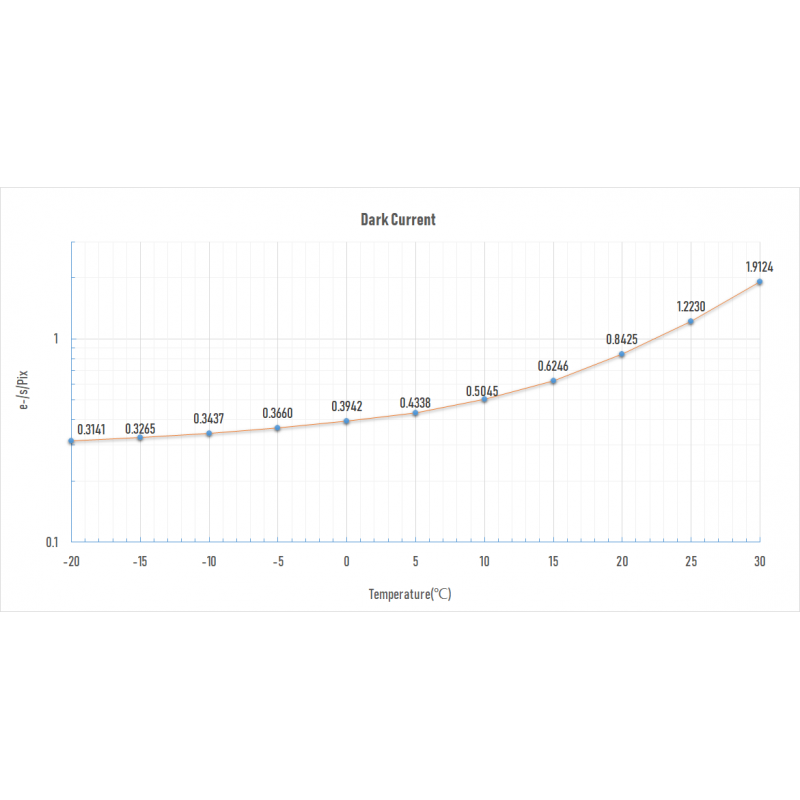

Corrente oscura
La corrente di buio è di 0,3e/s/pix a -20 °C e di 0,39 e/s/pix a 0 °C.
Curva QE relativa

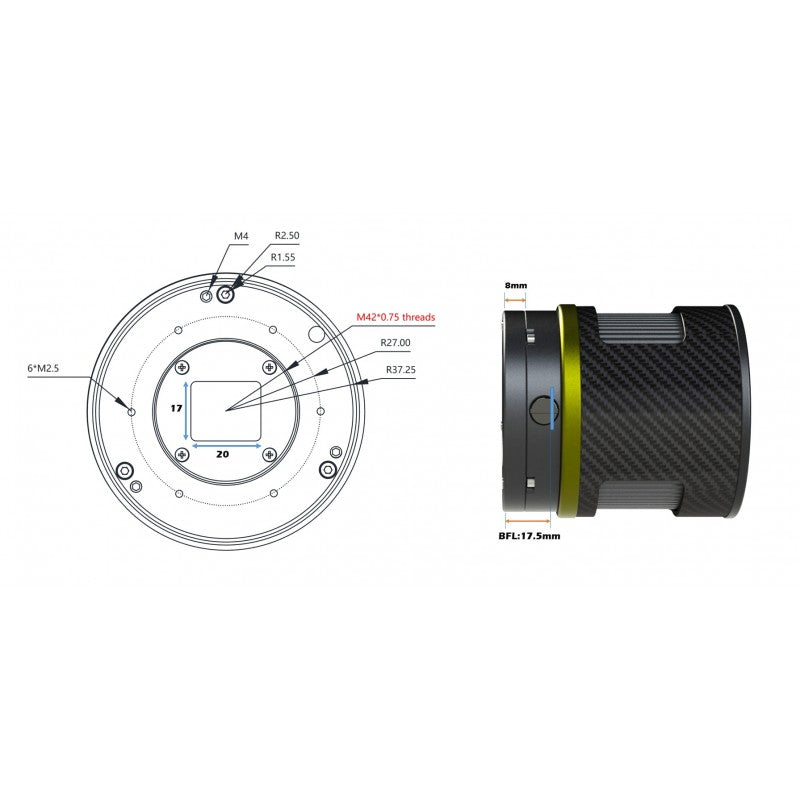

Disegno Meccanico
Soluzioni BFL
Di seguito sono riportati alcuni consigli per la soluzione BFL da 55 mm per questa fotocamera. Se non si considera BFL, il modo di connessione è vario.
Elenco dei pacchetti
Gli utenti lavorano:
Dati originali Apollo-M MAX, utilizzati per una comprensione approfondita dell'effetto di ripresa della fotocamera.
