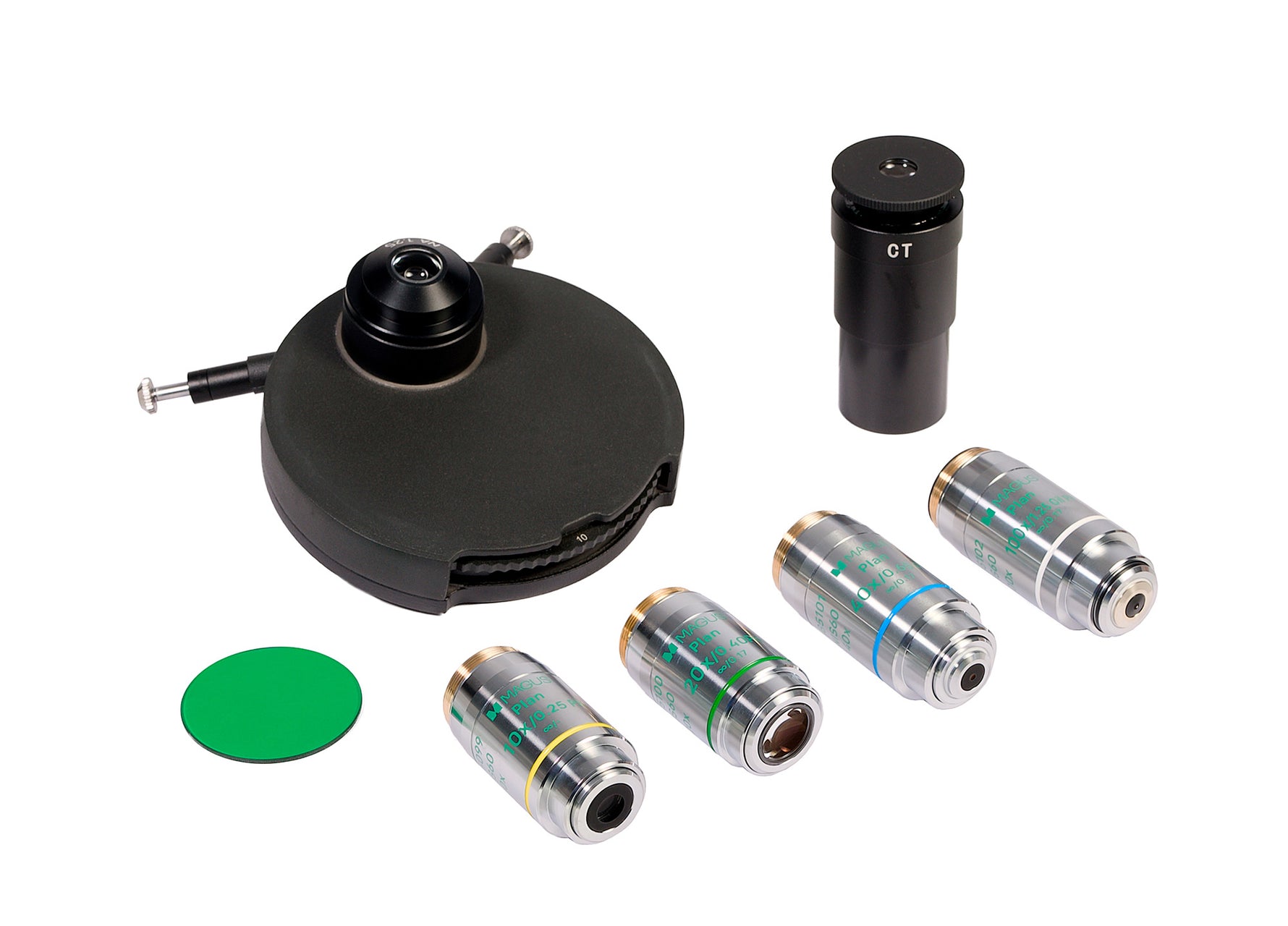

Il dispositivo a contrasto di fase MAGUS PH2 è costituito da un condensatore a contrasto di fase, un insieme di obiettivi di fase e un telescopio di centraggio.Il dispositivo a contrasto di fase viene utilizzato per studiare campioni trasparenti a basso contrasto che non sono visibili nel campo chiaro. L’utilizzo di coloranti porta alla morte delle cellule viventi. Il vantaggio principale della tecnica è che può essere utilizzata per studiare organismi viventi non colorati nel loro stato naturale. La tecnica è applicata in medicina, ecologia, farmacologia, agricoltura, ecc.

Condensatore a contrasto di fase

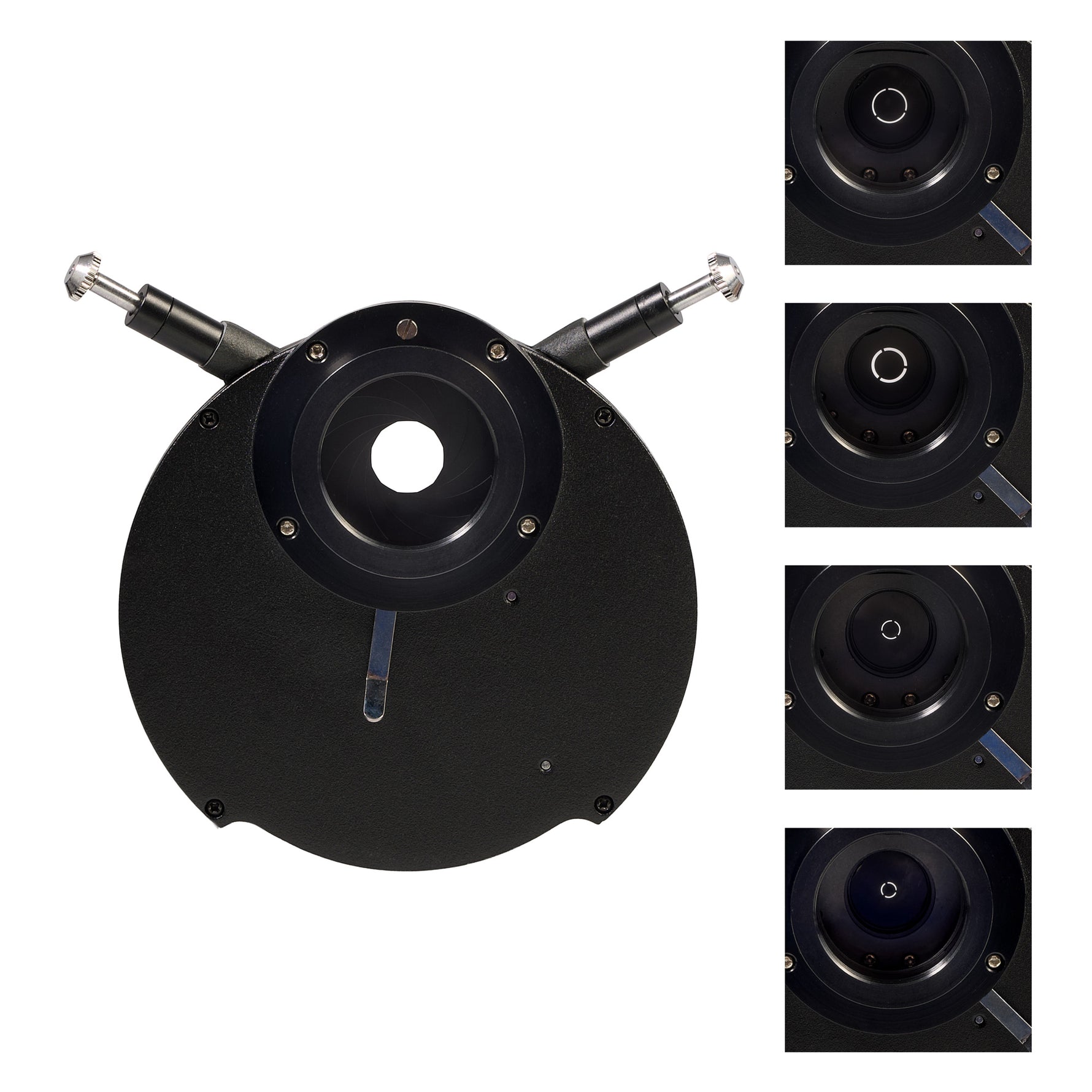

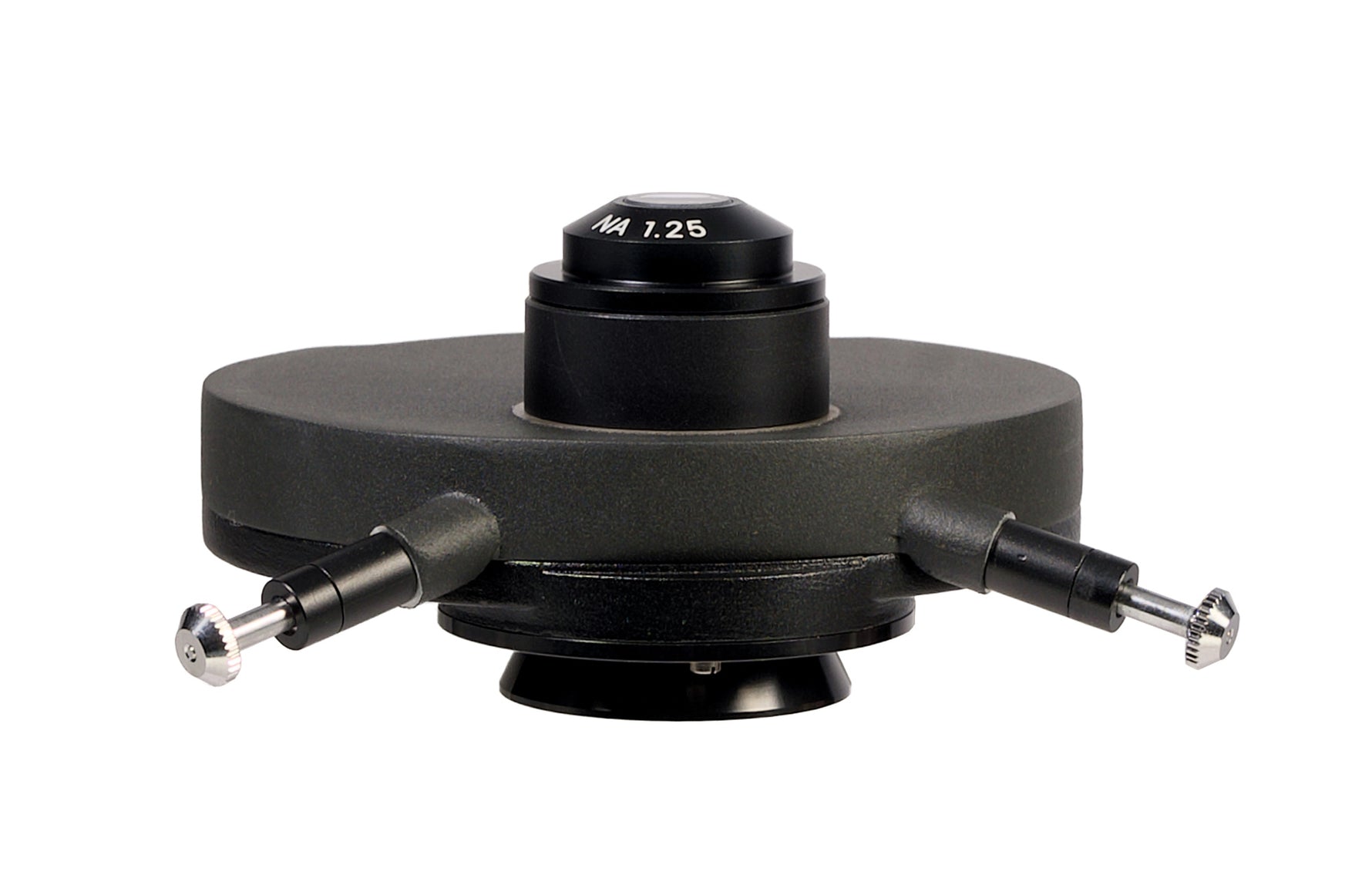

Il condensatore a contrasto di fase è installato al posto del condensatore a campo chiaro. Il condensatore rotante include quattro diaframmi anulari per l’uso con obiettivi da 10x, 20x, 40x e 100x e un foro libero per osservazioni in campo chiaro. I diaframmi nella torretta vengono utilizzati a seconda dell’obiettivo utilizzato.

Obiettivi di fase planacromatici

Gli obiettivi di fase differiscono dagli obiettivi normali perché hanno un anello di fase nel piano della pupilla di uscita.Gli obiettivi di fase planacromatici formano un’immagine che ha la stessa messa a fuoco al centro e ai bordi e, pertanto, la distorsione è trascurabile. Le aberrazioni cromatiche vengono corrette per il blu e il rosso, l’aberrazione sferica, per il verde, e la curvatura di campo viene corretta per il 90% del diametro del campo visivo.L’obiettivo da 10x è progettato per funzionare con campioni con o senza coprioggetto. Gli obiettivi da 20x, 40x e 100x sono utilizzati per osservare campioni con un coprioggetto da 0,17 mm. L’obiettivo da 100x supporta l’immersione in olio. Gli obiettivi sono progettati per la lunghezza del tubo corretto all’infinito. La distanza parafocale è di 60 mm.

Telescopio di centraggio

Mediante un telescopio di centraggio, i diaframmi anulari dello slider vengono allineati con gli anelli di fase dell’obiettivo.

Compatibilità:

• MAGUS Bio 270T Biological Microscope

Confezione:

• Condensatore a contrasto di fase a 5 posizioni

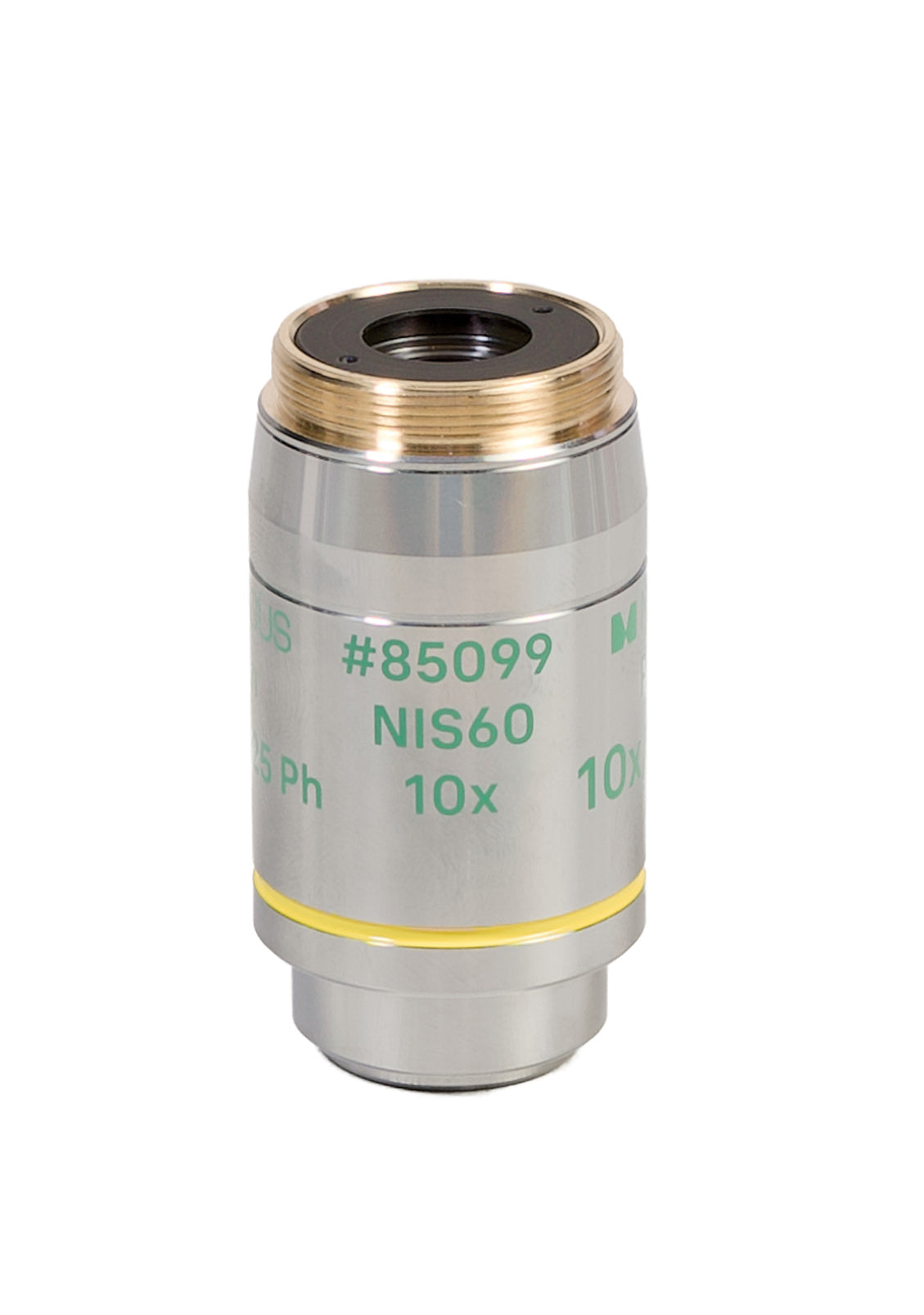

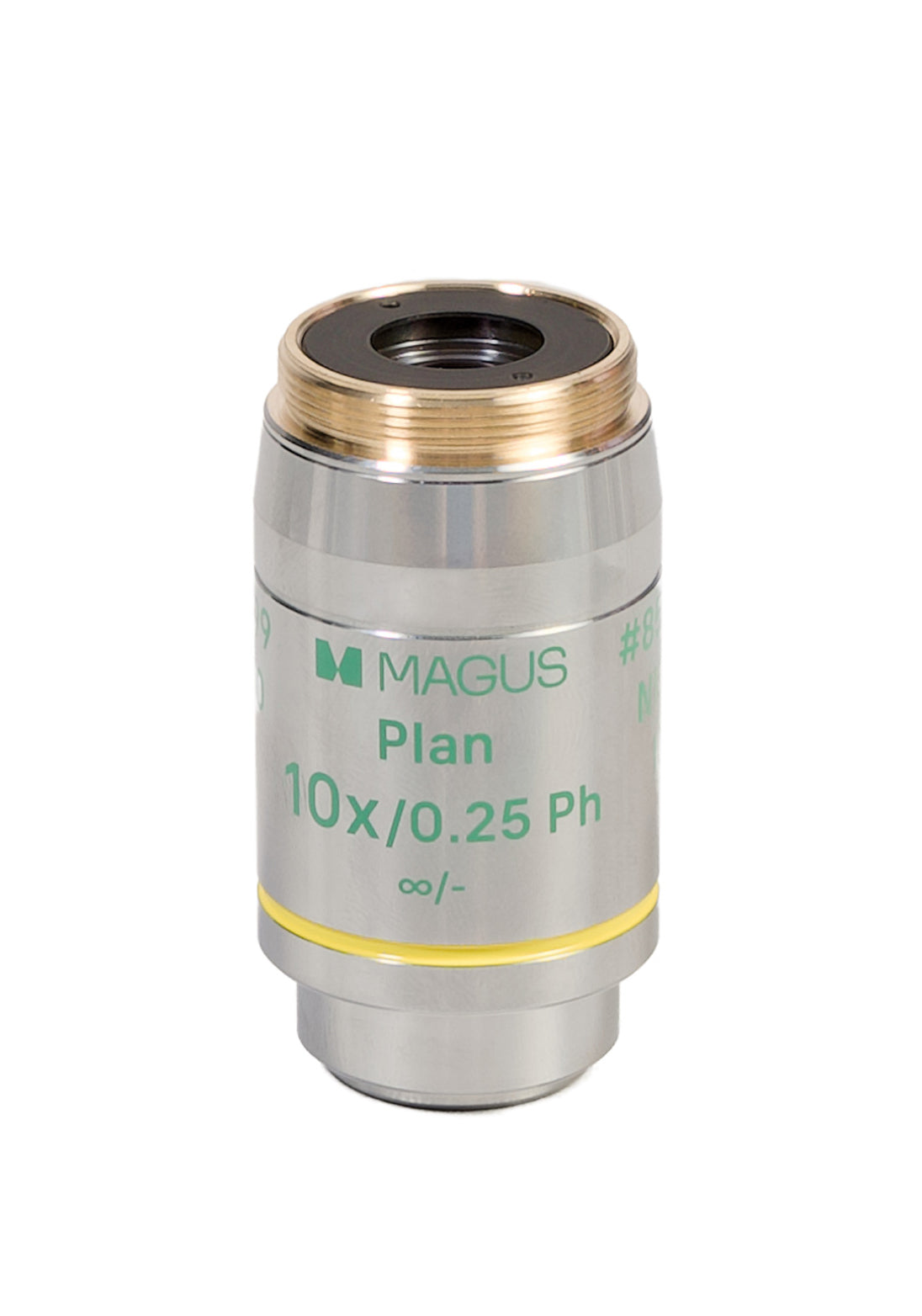

• Obiettivo di fase planacromatico all’infinito Plan 10x/0,25 Ph ∞/- WD 10,2 mm, distanza parafocale: 60 mm

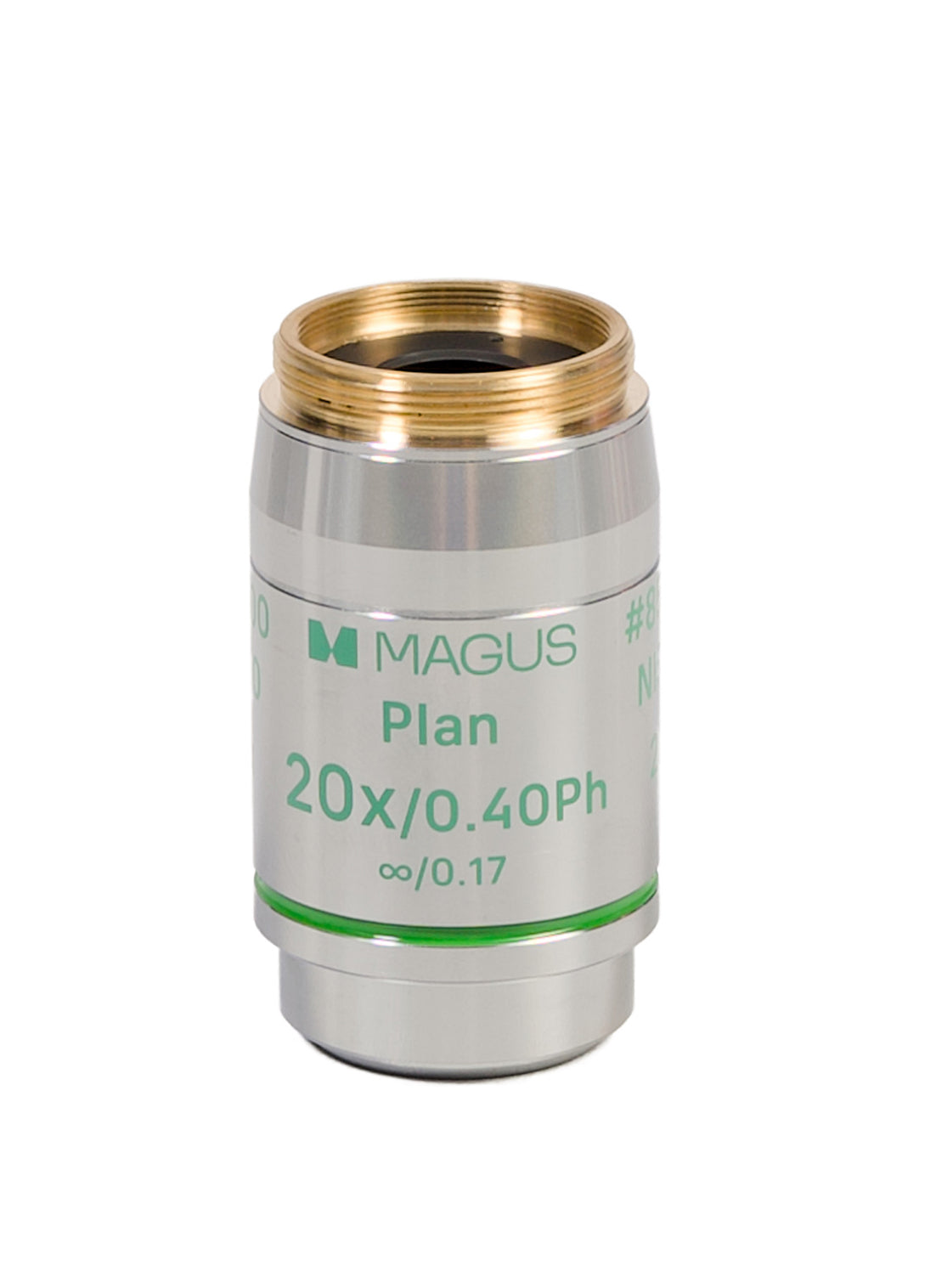

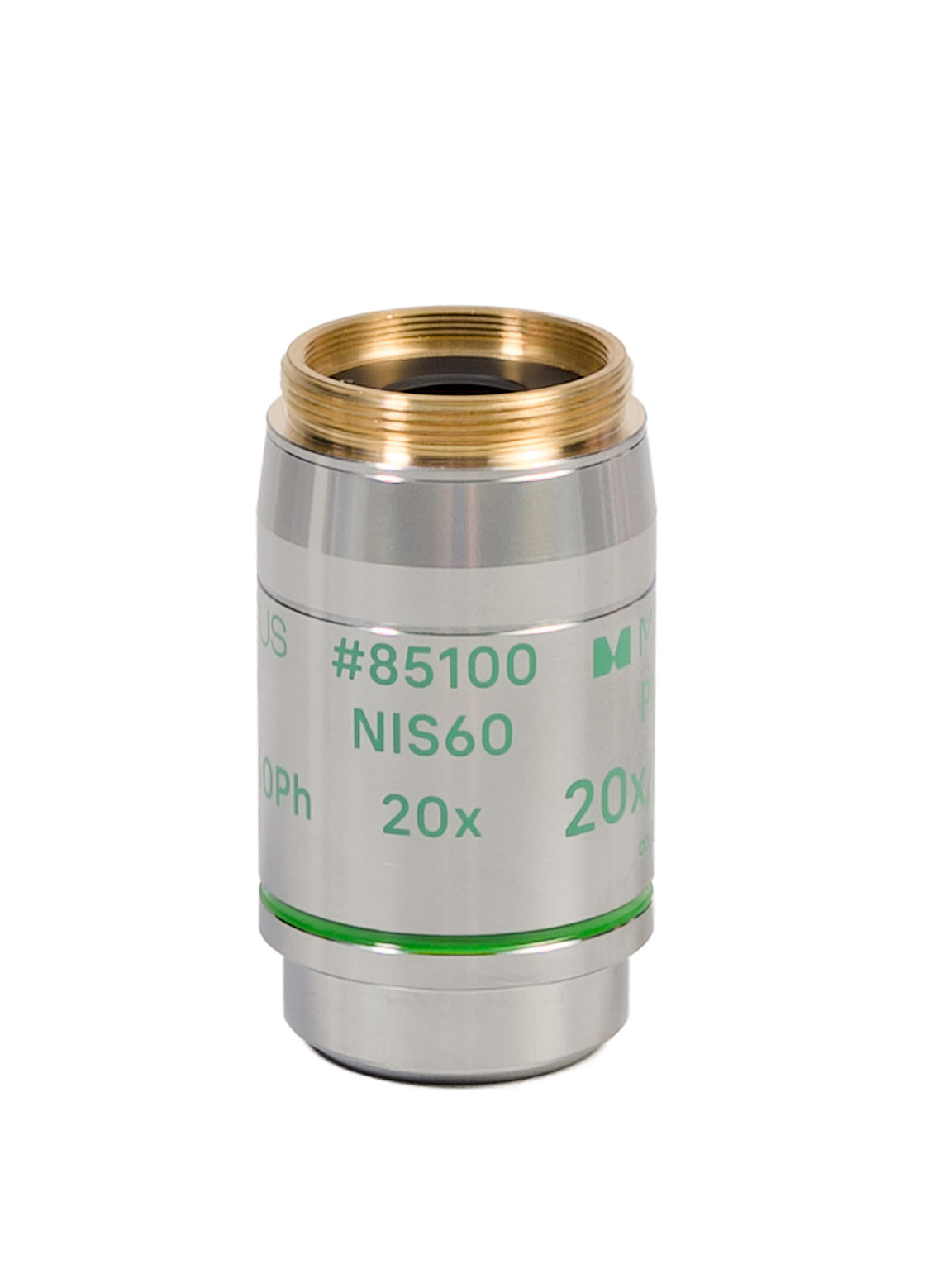

• Obiettivo di fase planacromatico all’infinito Plan 20x/0,40 Ph ∞/0,17 WD 13,36 mm, distanza parafocale: 60 mm

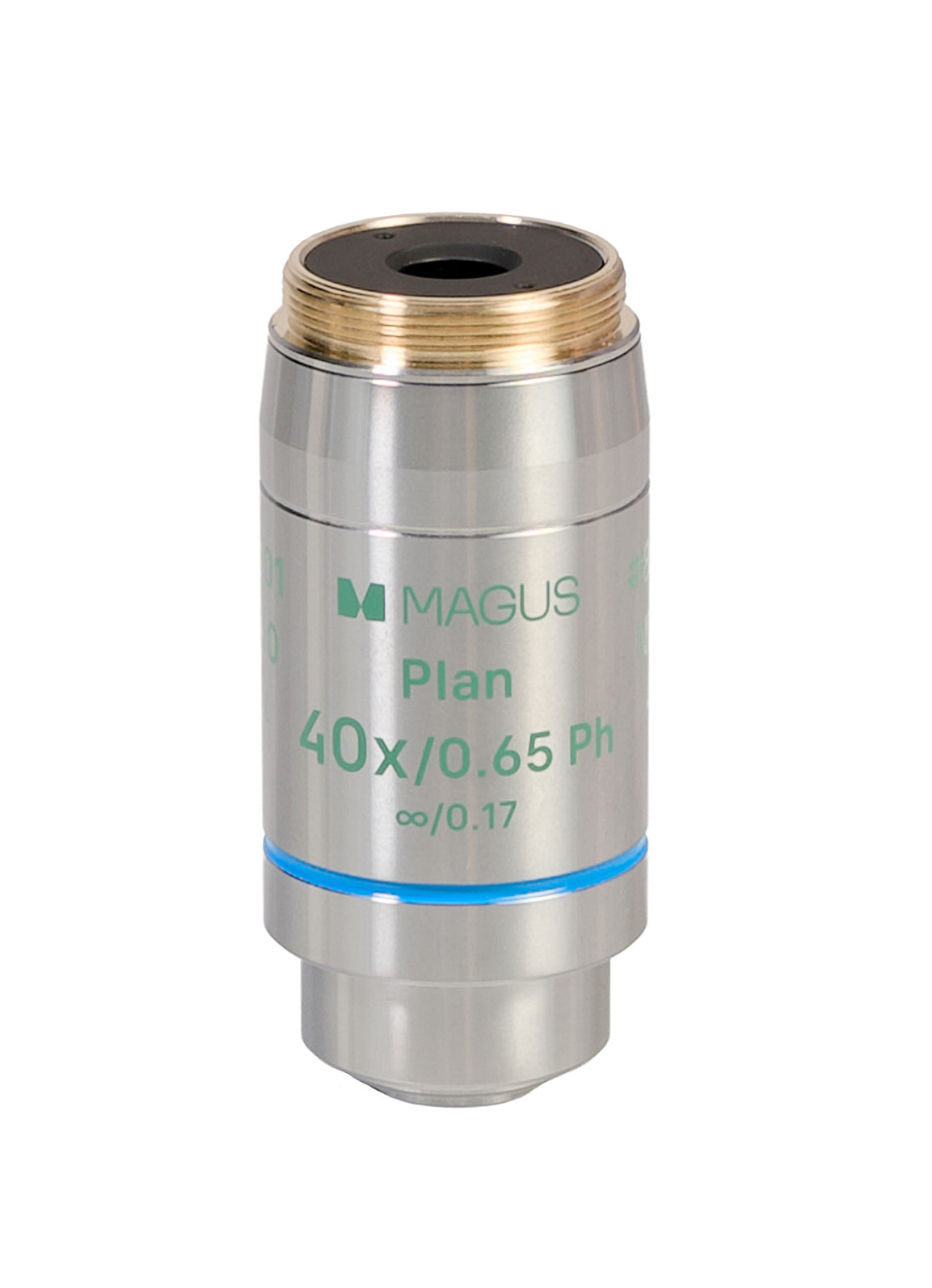

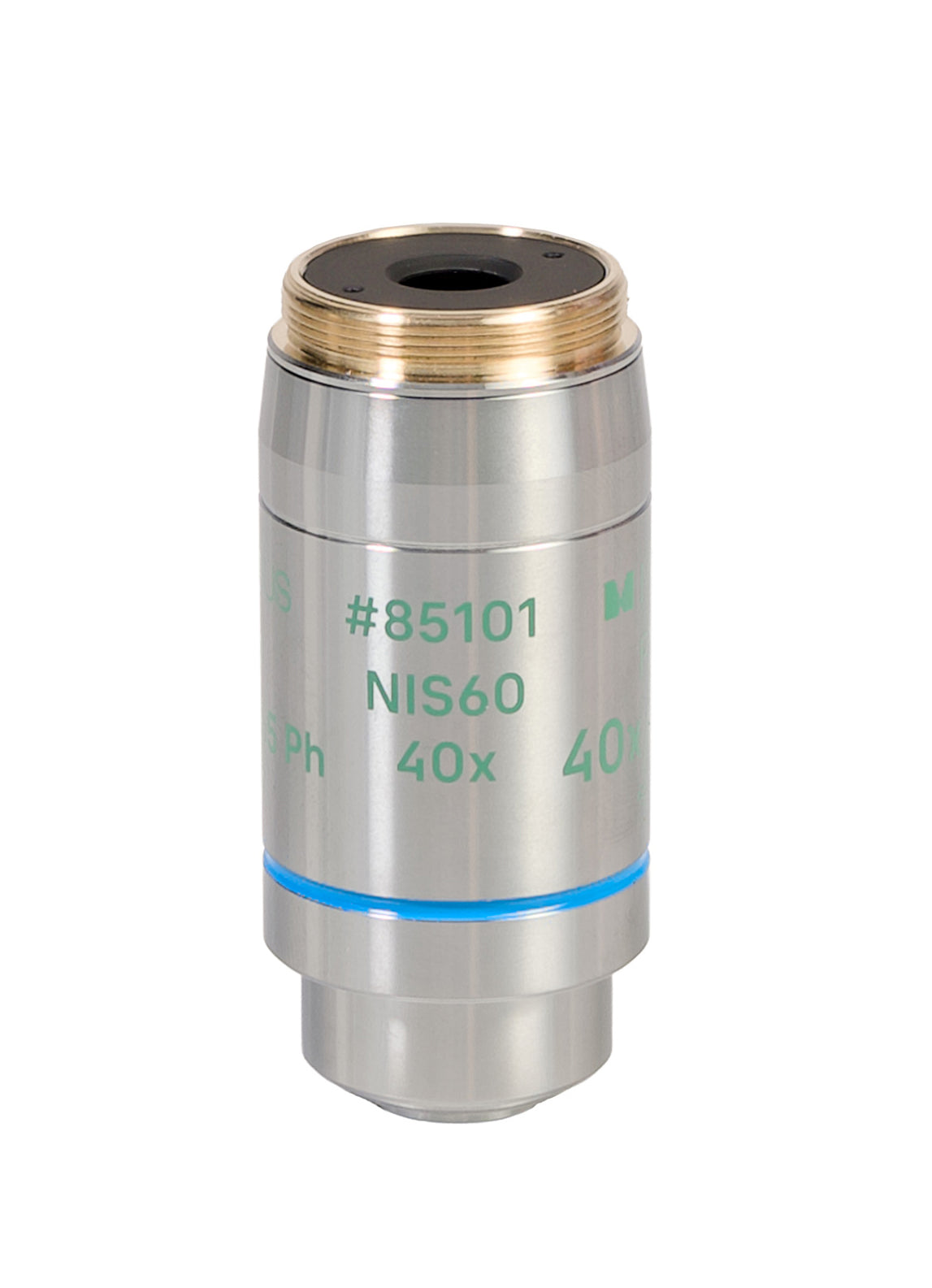

• Obiettivo di fase planacromatico all’infinito Plan 40x/0,65 Ph ∞/0,17 WD 0,7 mm, distanza parafocale: 60 mm
• Obiettivo di fase planacromatico all’infinito Plan 100x/1,25 a olio Ph ∞/0,17 WD 0,22 mm, distanza parafocale: 60 mm
• Telescopio di centraggio
