Dispositivo a contrasto di fase MAGUS SPH2

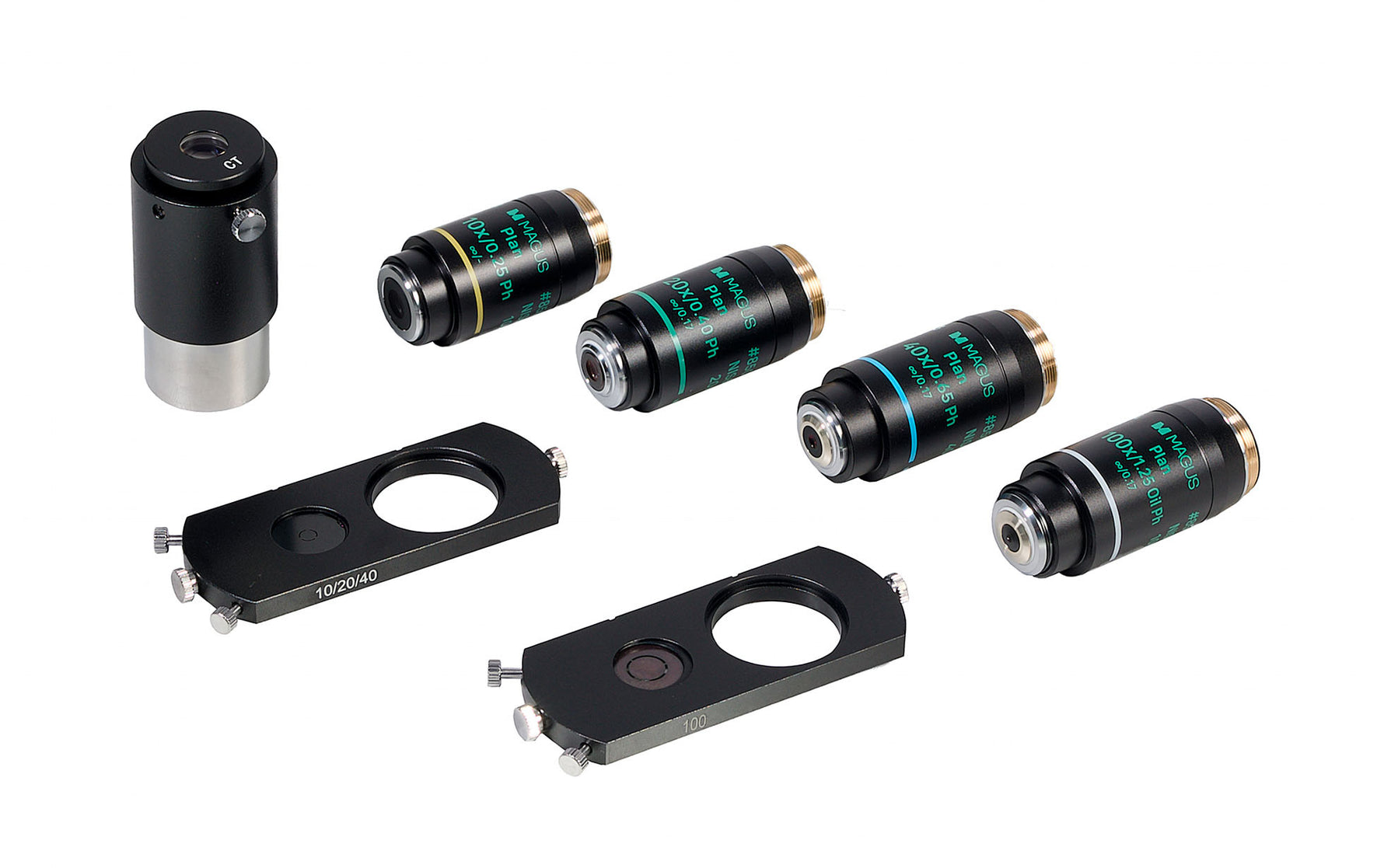

Il dispositivo a contrasto di fase MAGUS SPH2 è costituito da un insieme di slider per contrasto di fase, un insieme di obiettivi di fase e un telescopio di centraggio. Il dispositivo a contrasto di fase viene utilizzato per studiare campioni trasparenti a basso contrasto che non sono visibili nel campo chiaro. L’utilizzo di coloranti porta alla morte delle cellule viventi. Il vantaggio principale della tecnica è che può essere utilizzata per studiare organismi viventi non colorati nel loro stato naturale. La tecnica è applicata in medicina, ecologia, farmacologia, agricoltura, ecc.

Slider per contrasto di fase

Lo slider per contrasto di fase è installato nello slot del condensatore. Lo slider è una piastra con due fori: un foro libero per osservazioni in campo chiaro il secondo foro ha un inserto di fase che corrisponde all’obiettivo utilizzato. Il dispositivo a contrasto di fase include due slider: uno ha un inserto che funziona in tandem con obiettivi da 10x, 20x e 40x l’altro inserto funziona in tandem con un obiettivo da 100x. La marcatura dell’inserto corrisponde all’obiettivo utilizzato. Lo slider consente di passare facilmente dalle osservazioni in campo chiaro alla tecnica a contrasto di fase e viceversa.

Obiettivi di fase planacromatici

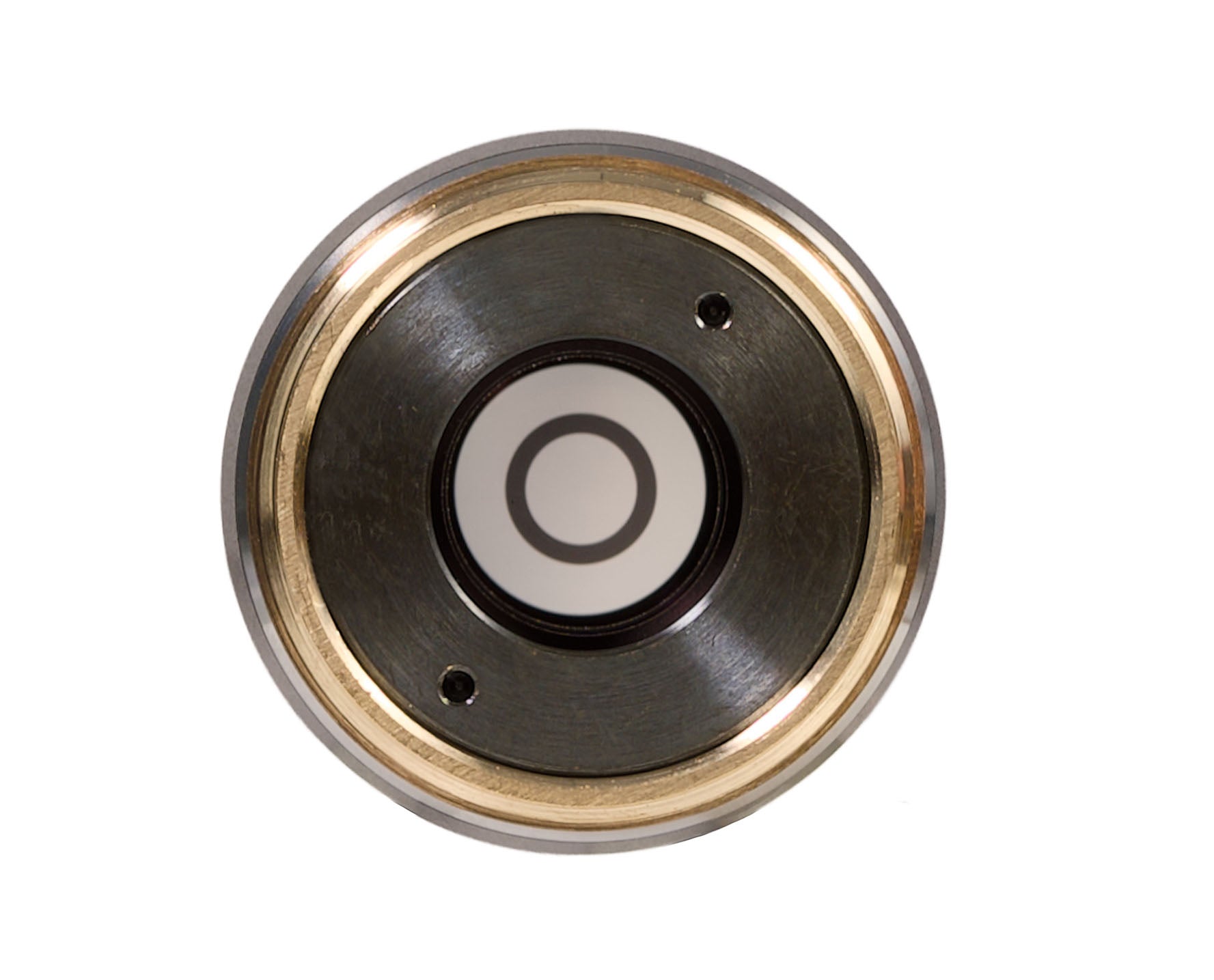

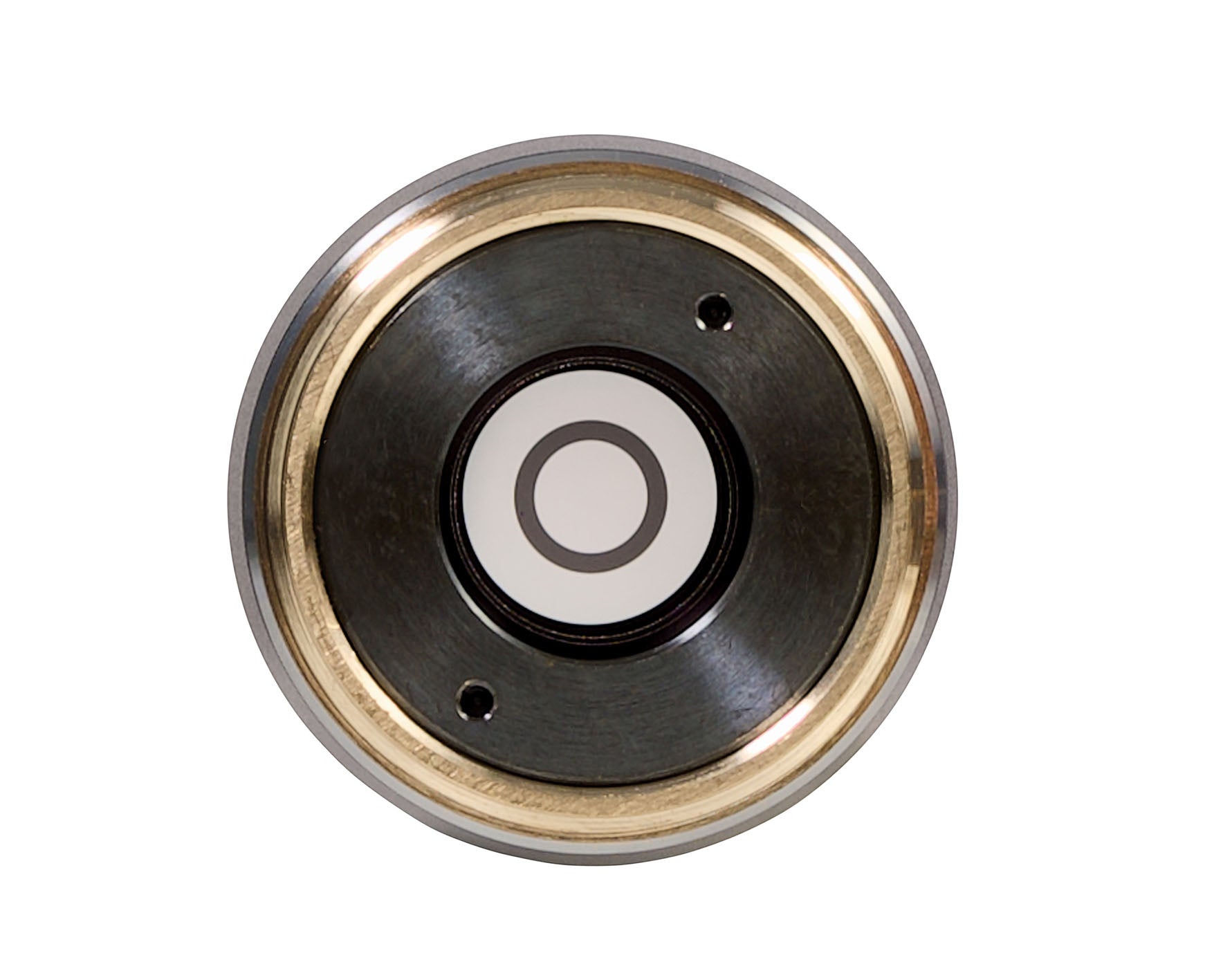

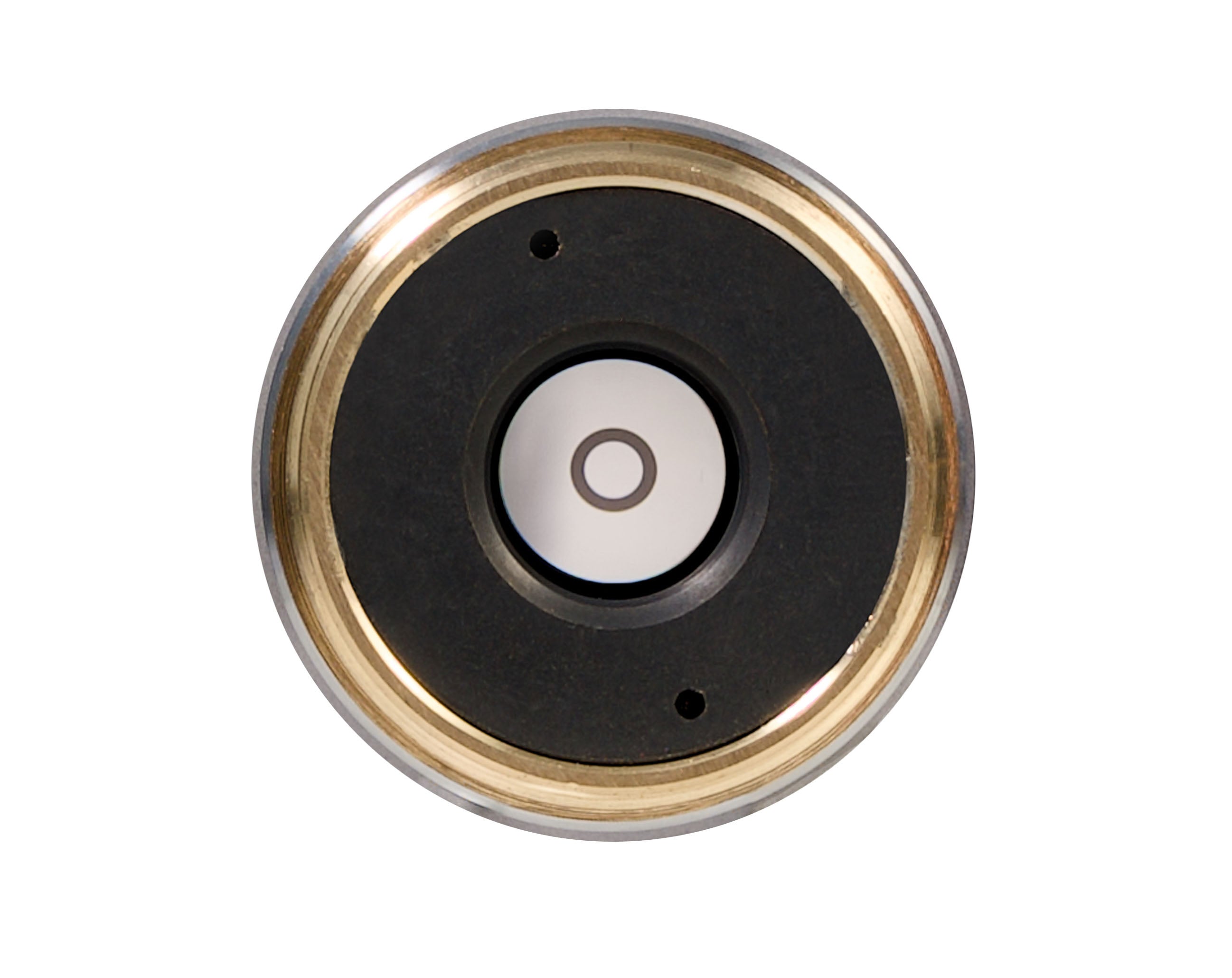

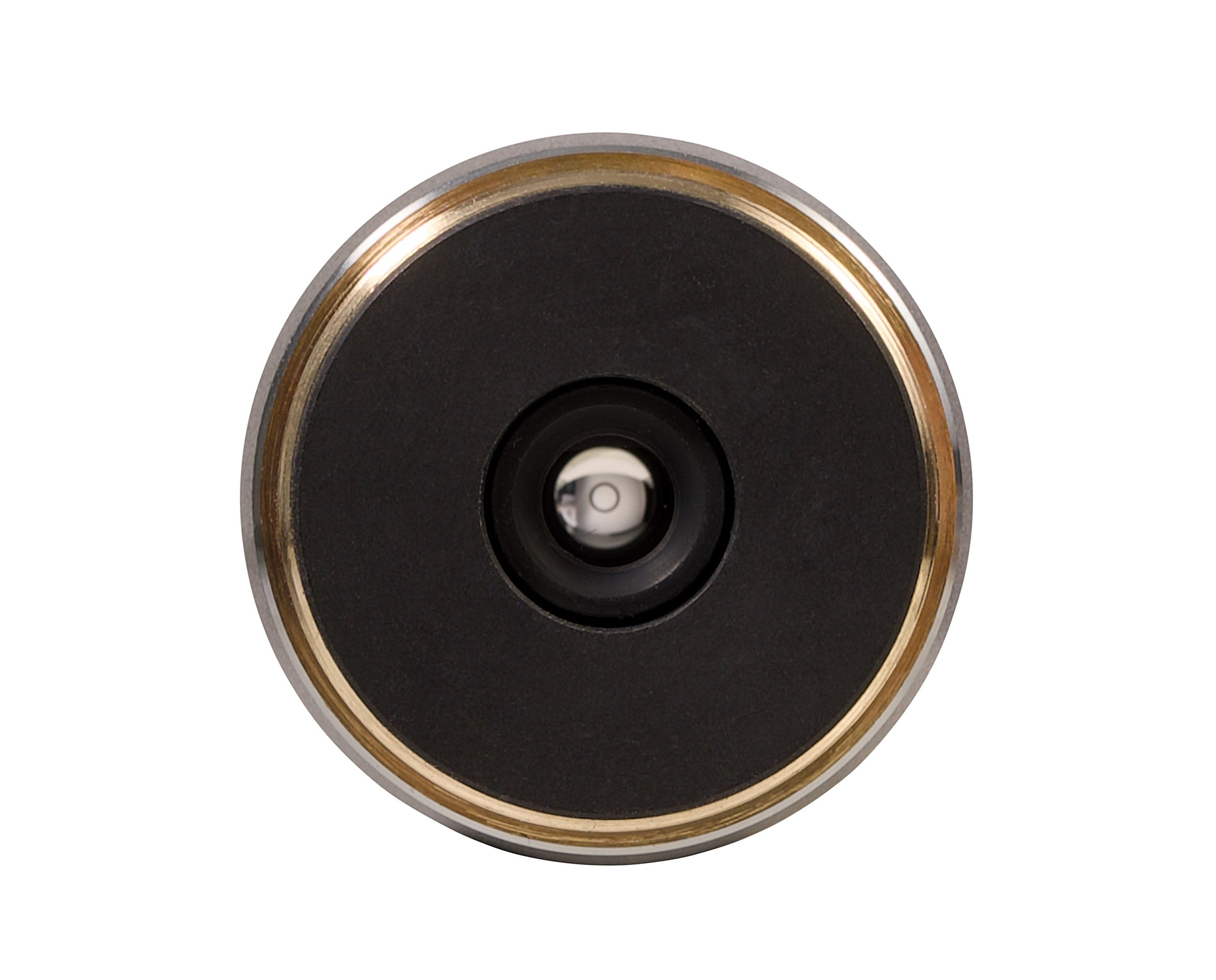

Gli obiettivi di fase differiscono dagli obiettivi normali perché hanno un anello di fase nel piano della pupilla di uscita. Gli obiettivi di fase planacromatici formano un’immagine che ha la stessa messa a fuoco al centro e ai bordi e, pertanto, la distorsione è trascurabile. Le aberrazioni cromatiche vengono corrette per il blu e il rosso, l’aberrazione sferica, per il verde, e la curvatura di campo viene corretta per il 90% del diametro del campo visivo. L’obiettivo da 10x è progettato per funzionare con campioni con o senza coprioggetto. Gli obiettivi da 20x, 40x e 100x vengono utilizzati per osservare campioni con coprioggetto da 0,17 mm. L’obiettivo da 100x supporta l’immersione in olio. Gli obiettivi sono progettati per la lunghezza del tubo corretto all’infinito. La distanza parafocale è di 60 mm.

Telescopio di centraggio

Mediante un telescopio di centraggio, i diaframmi anulari dello slider vengono allineati con gli anelli di fase dell’obiettivo.

Compatibilità:

• MAGUS Bio 260T Biological Microscope
• MAGUS Bio DH260 Biological Digital Microscope

Confezione:

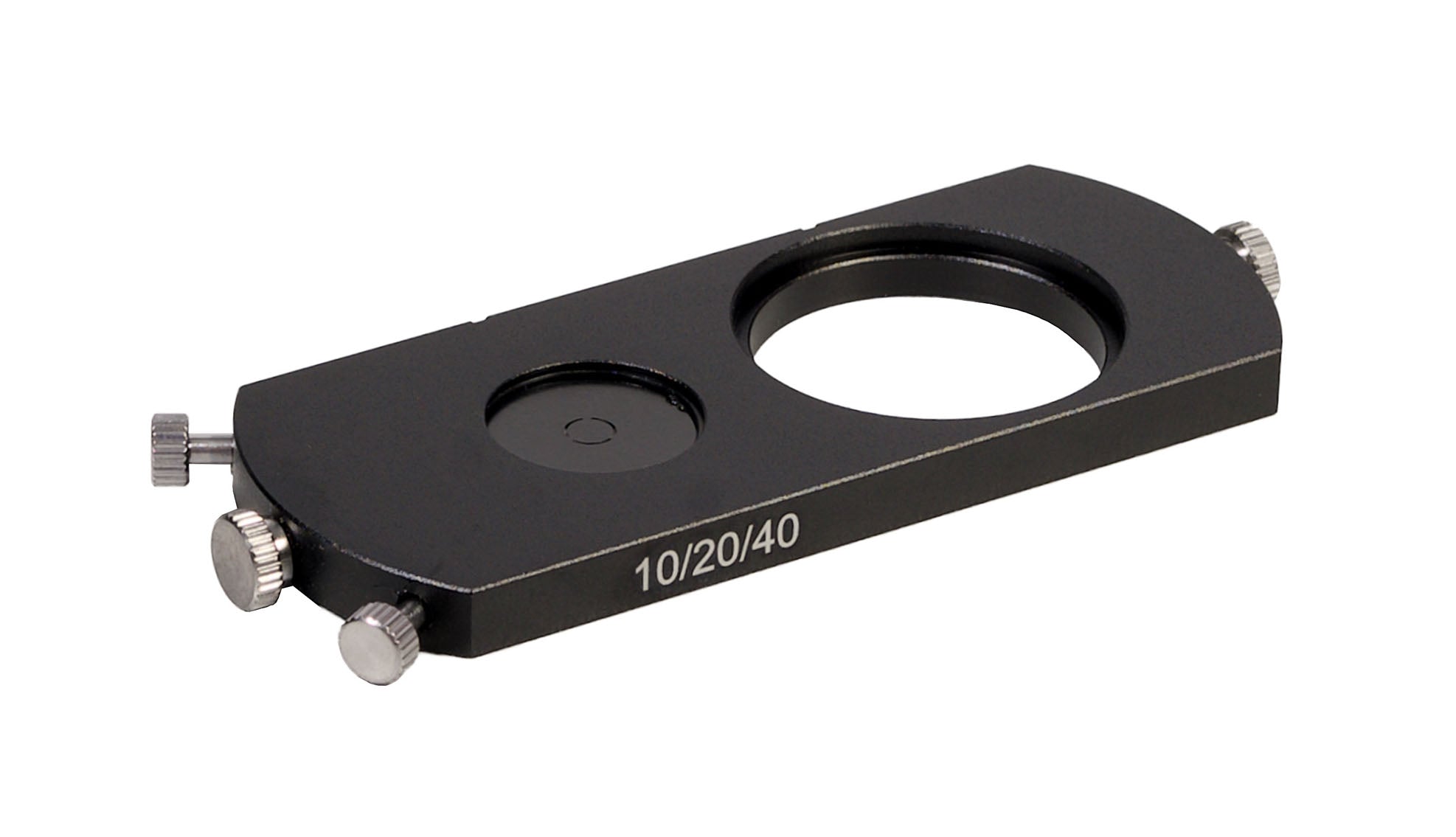

• Slider per contrasto di fase per obiettivi da 10x, 20x e 40x con anelli centrabili

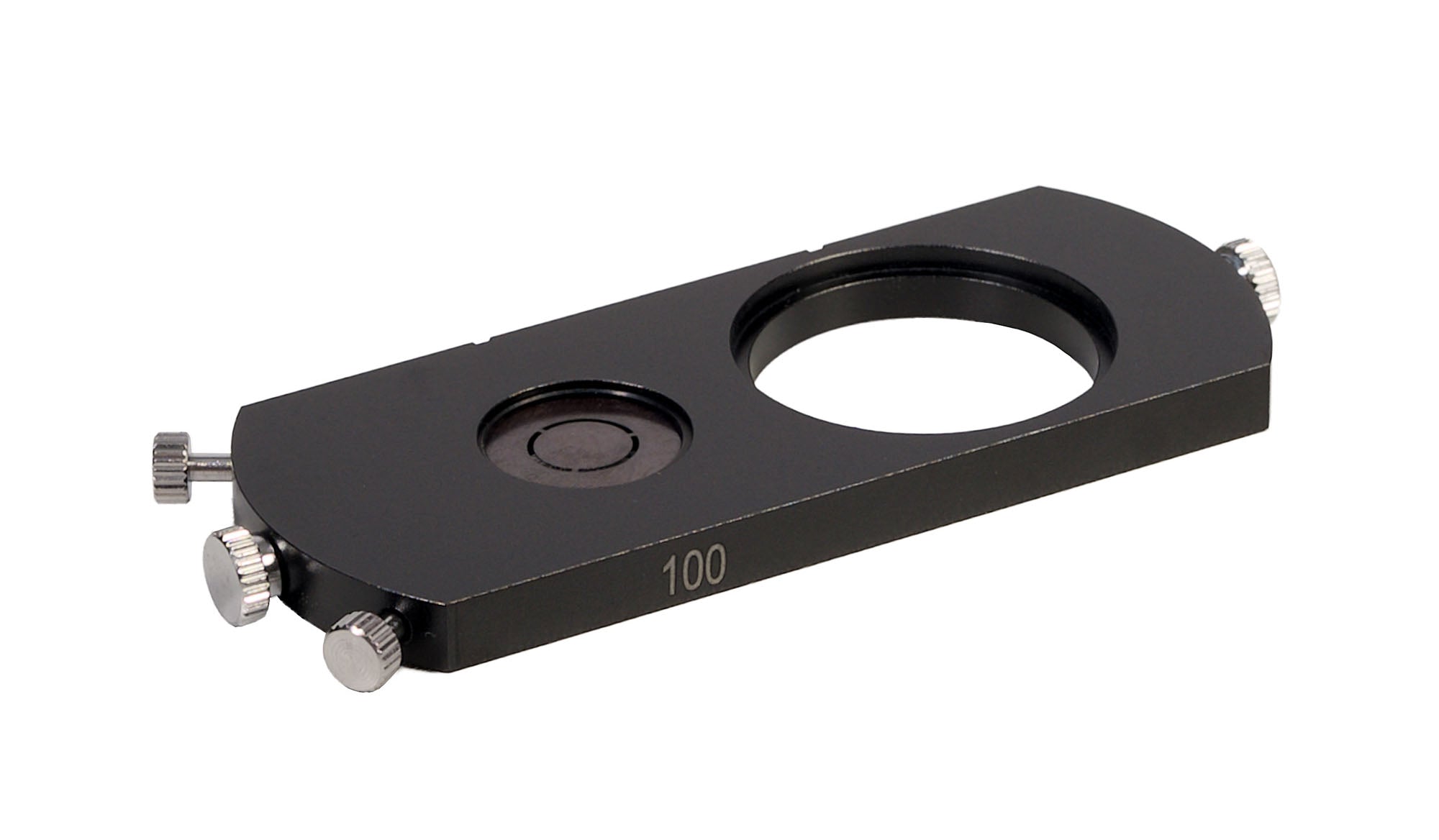

• Slider per contrasto di fase per obiettivo da 100х con anelli centrabili

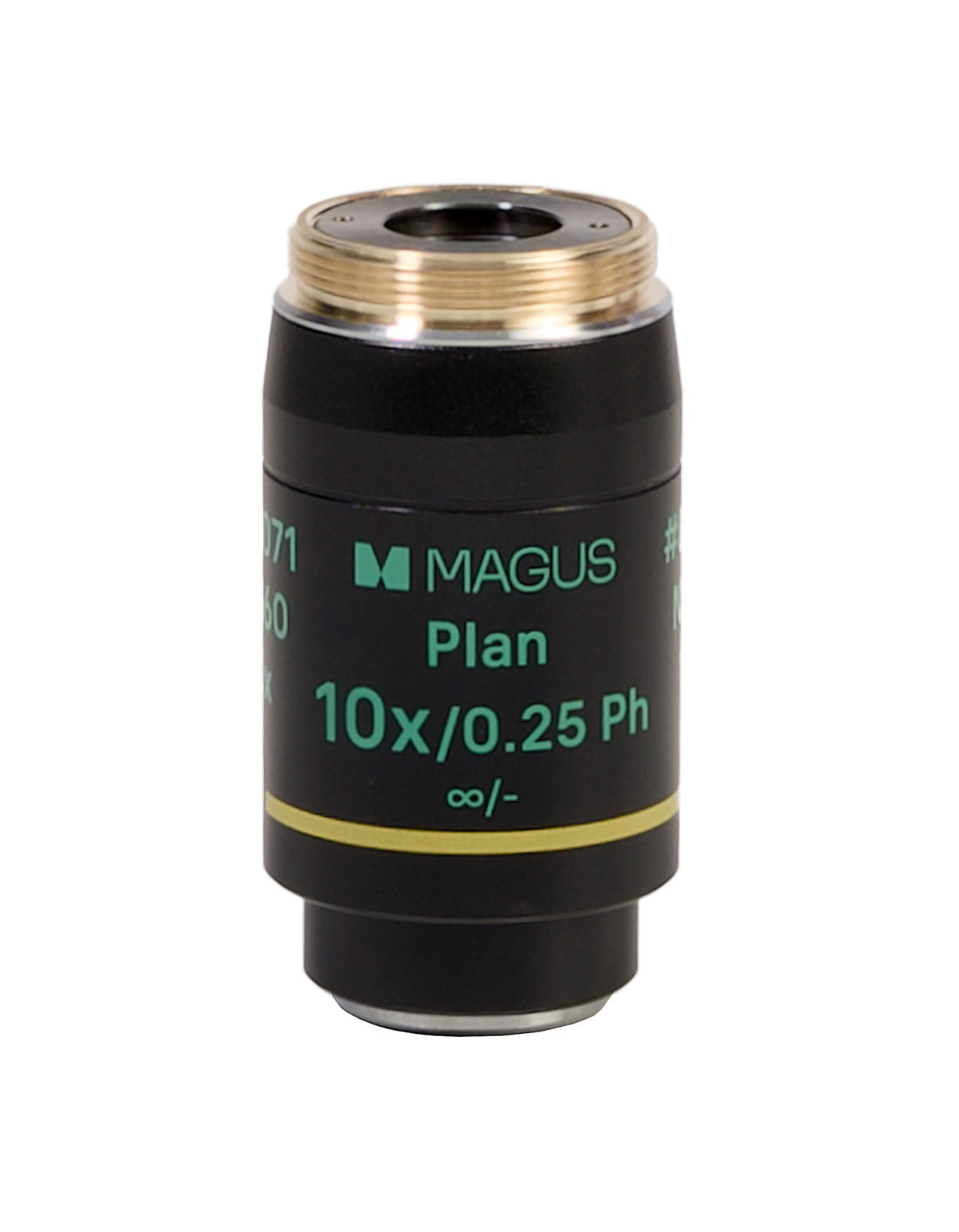

• Obiettivo di fase planacromatico all’infinito Plan 10x/0,25 Ph ∞/- WD 10,2 mm, distanza parafocale: 60 mm

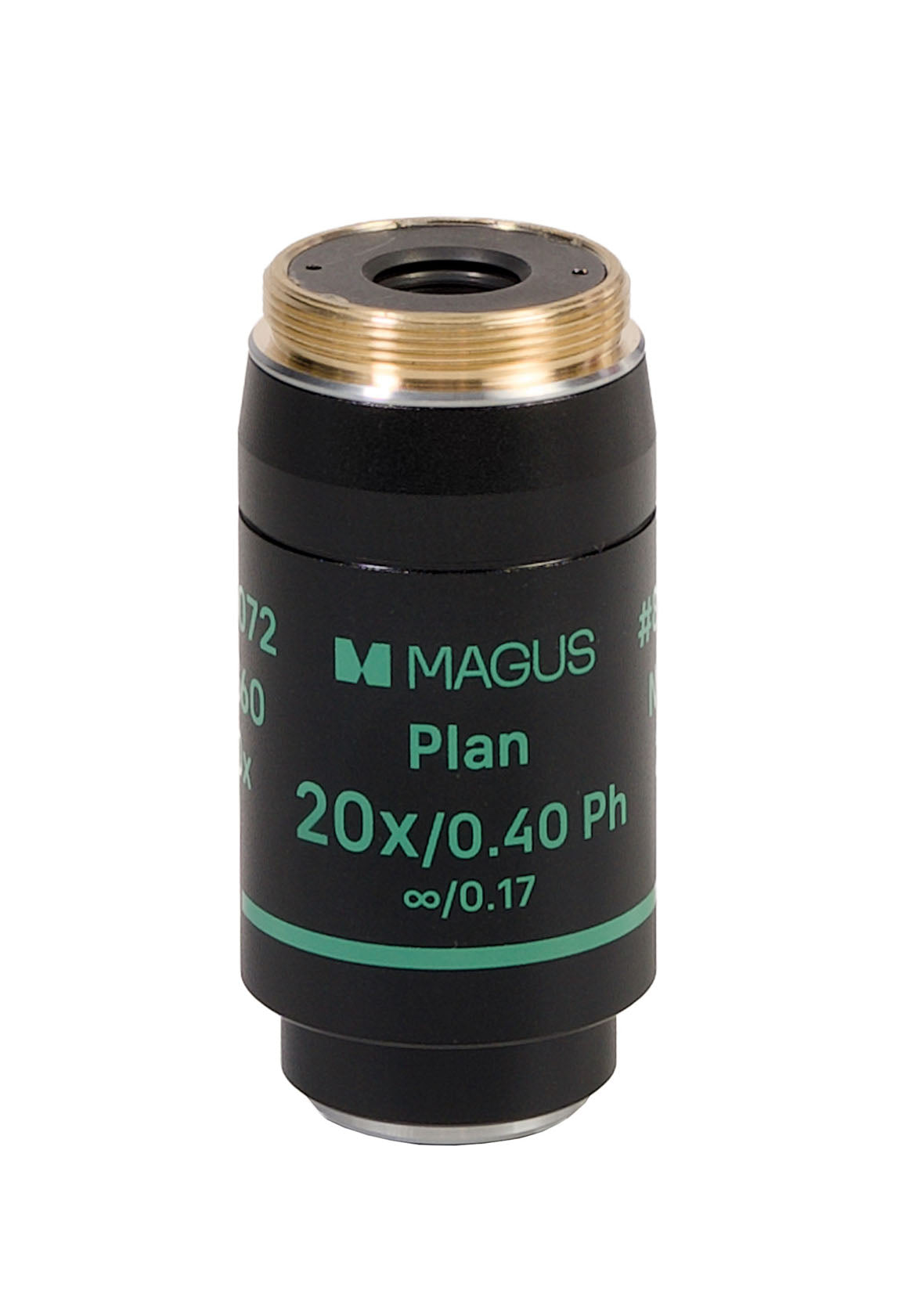

• Obiettivo di fase planacromatico all’infinito Plan 20x/0,40 Ph ∞/0,17 WD 4,8 mm, distanza parafocale: 60 mm

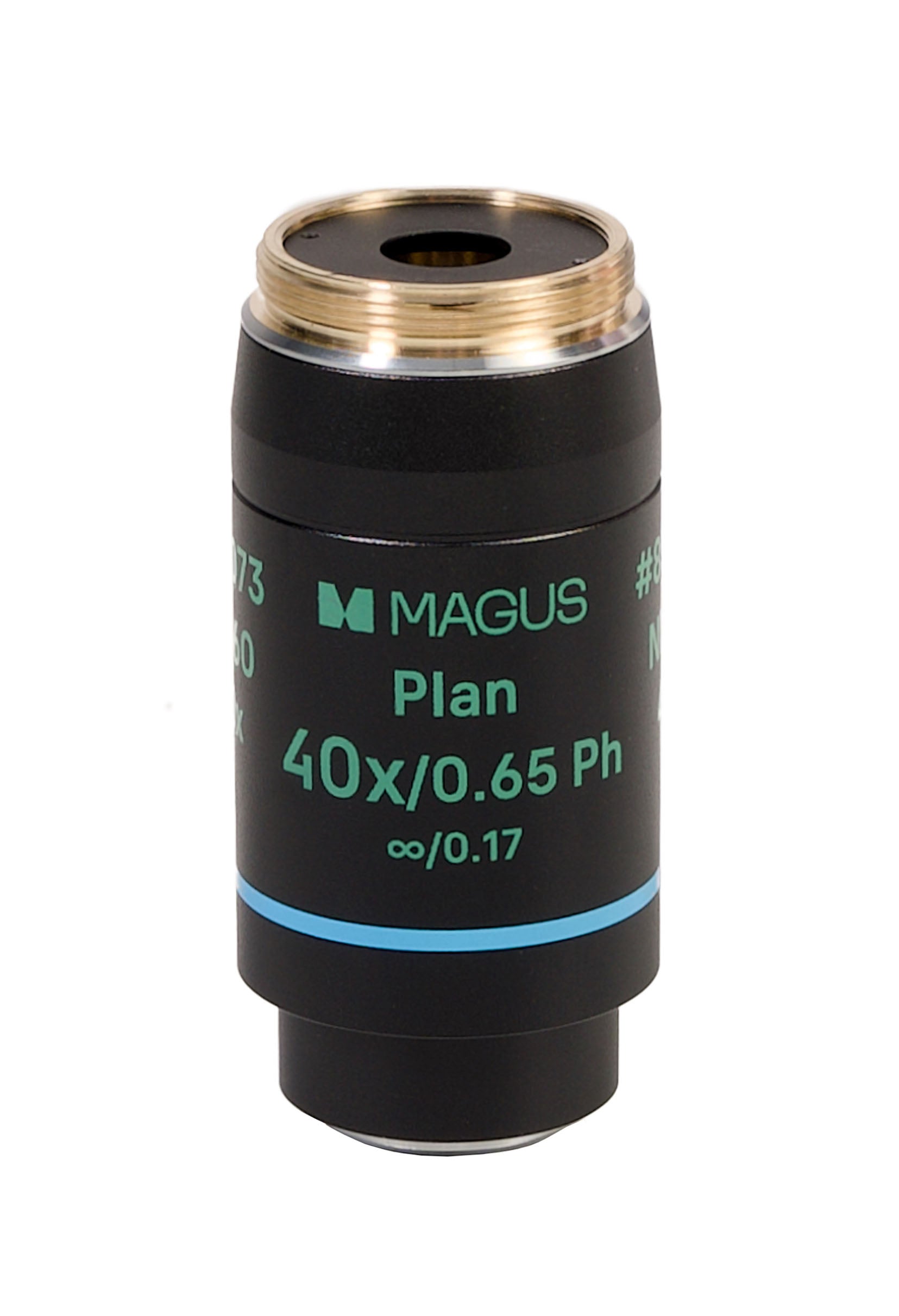

• Obiettivo di fase planacromatico all’infinito Plan 40x/0,65 Ph ∞/0,17 WD 1,5 mm, distanza parafocale: 60 mm

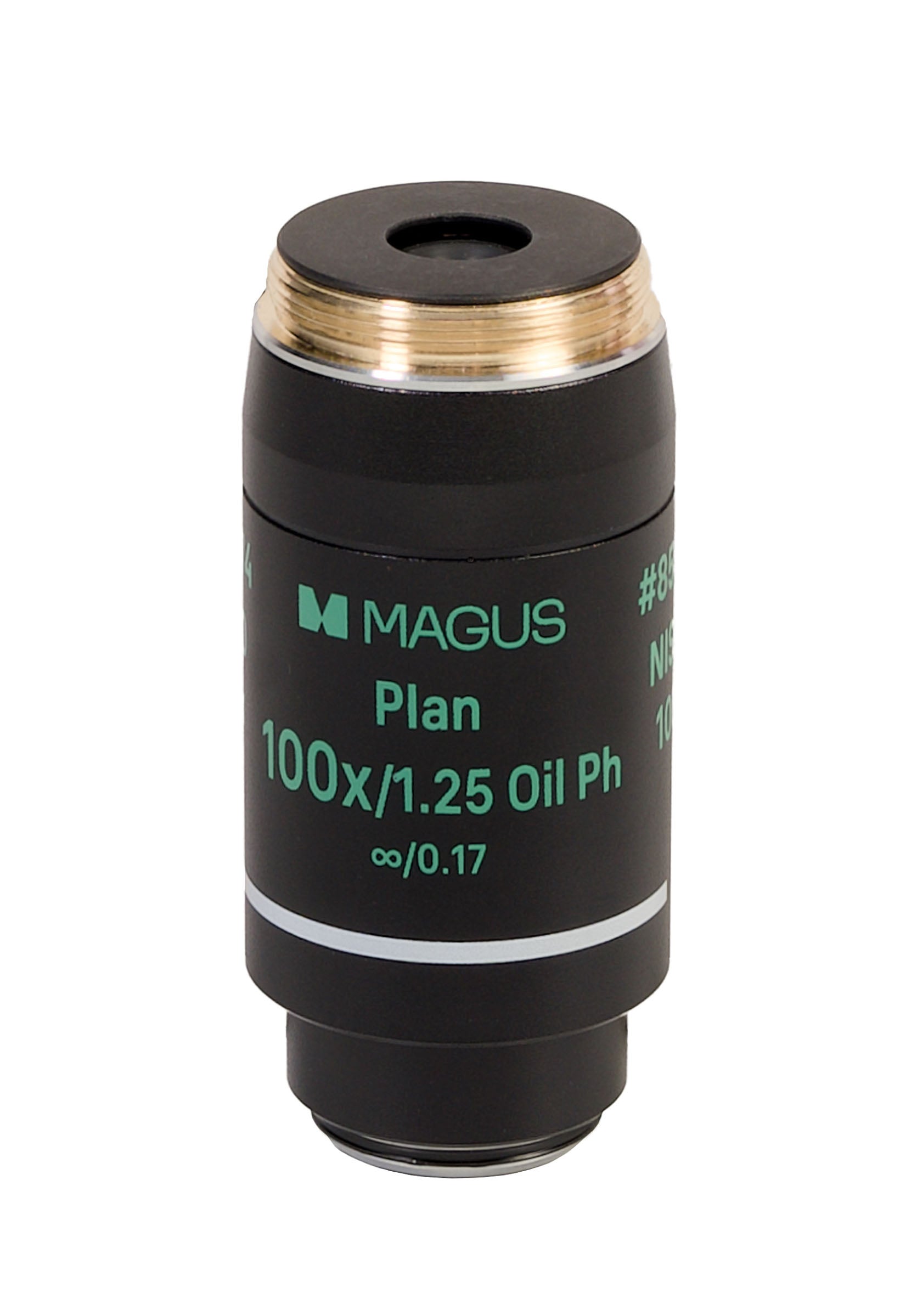

• Obiettivo di fase planacromatico all’infinito Plan 100x/1,25 a olio Ph ∞/0,17 WD 0,22 mm, distanza parafocale: 60 mm
• Telescopio di centraggio
