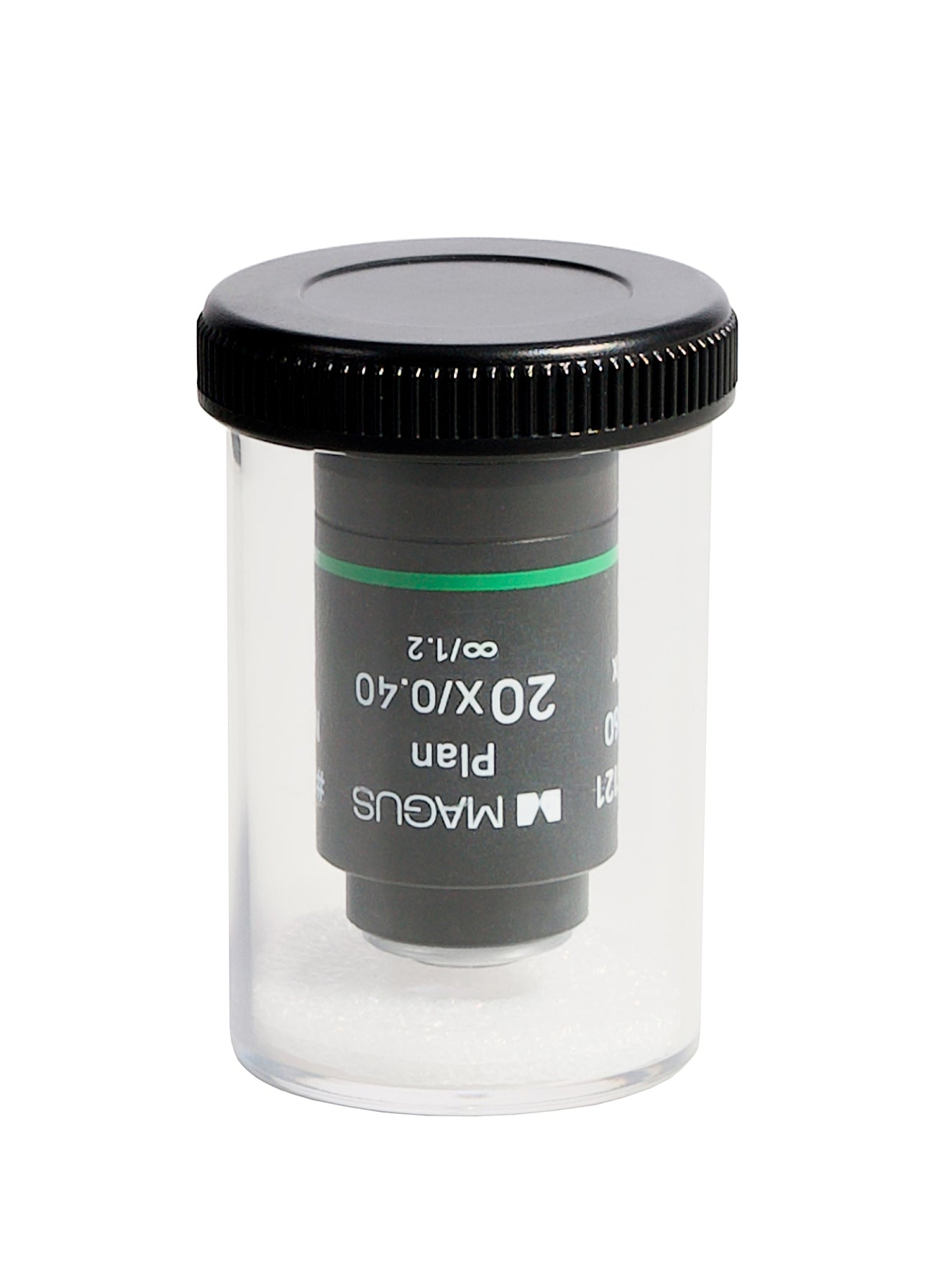

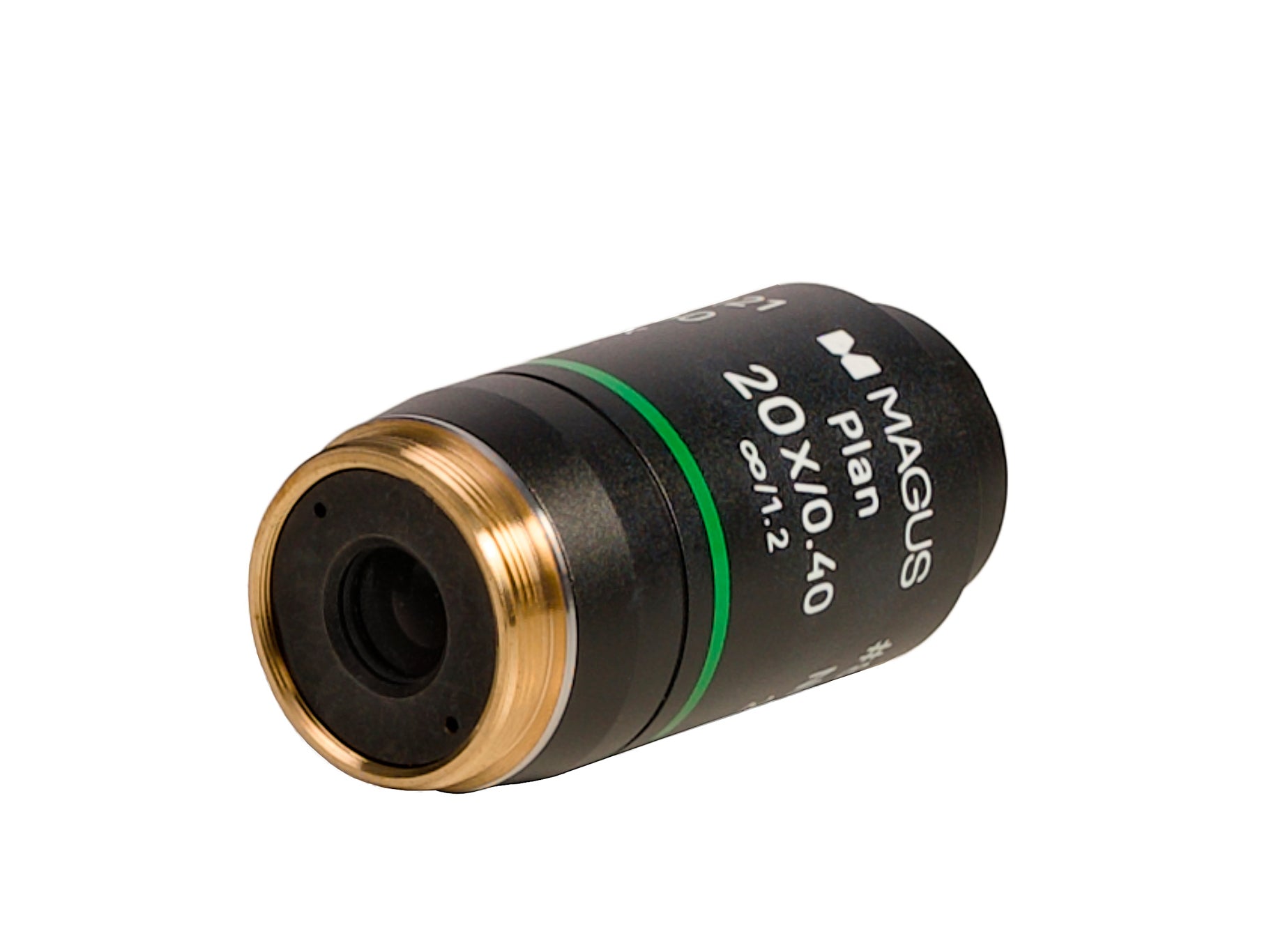

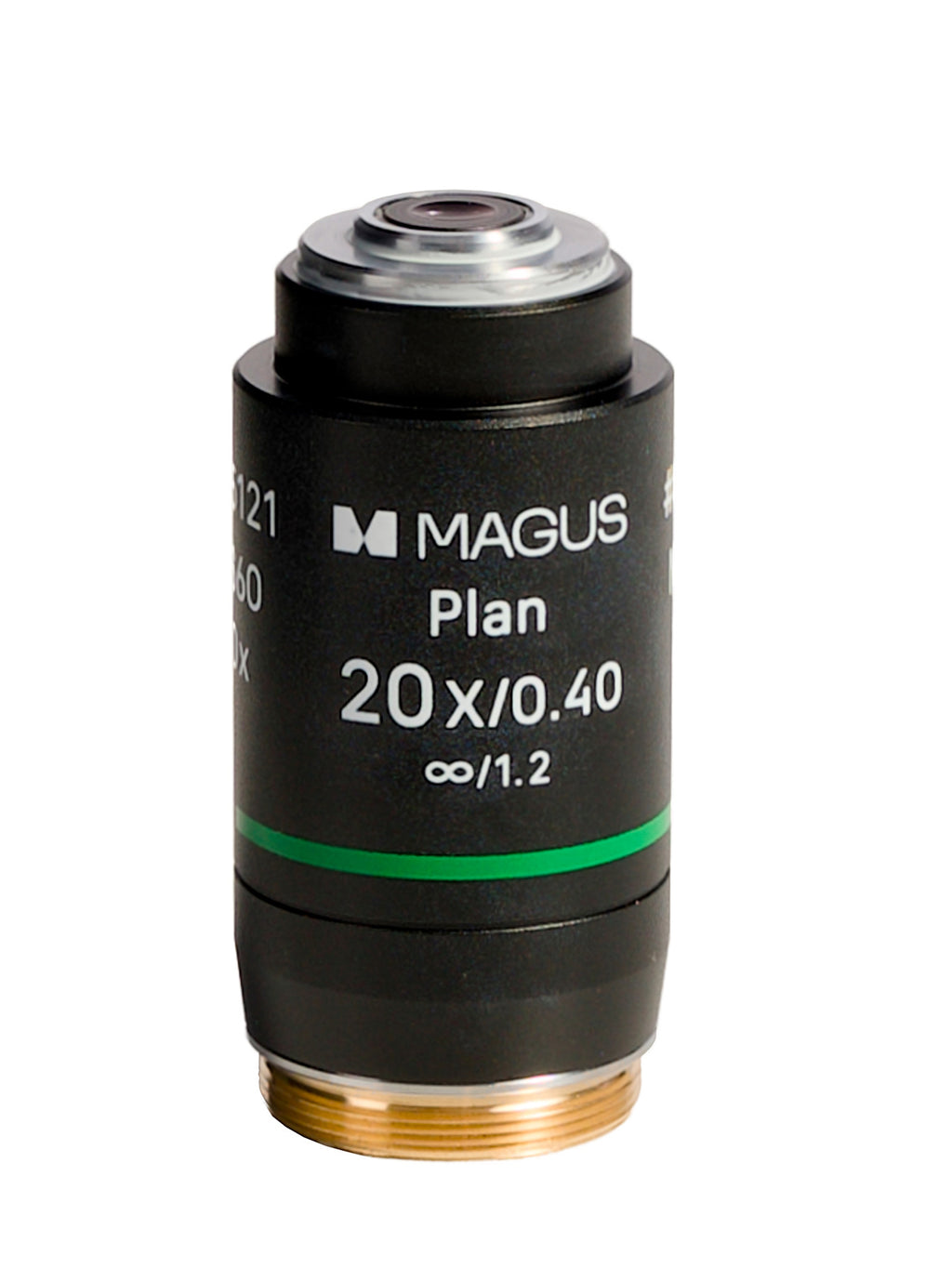

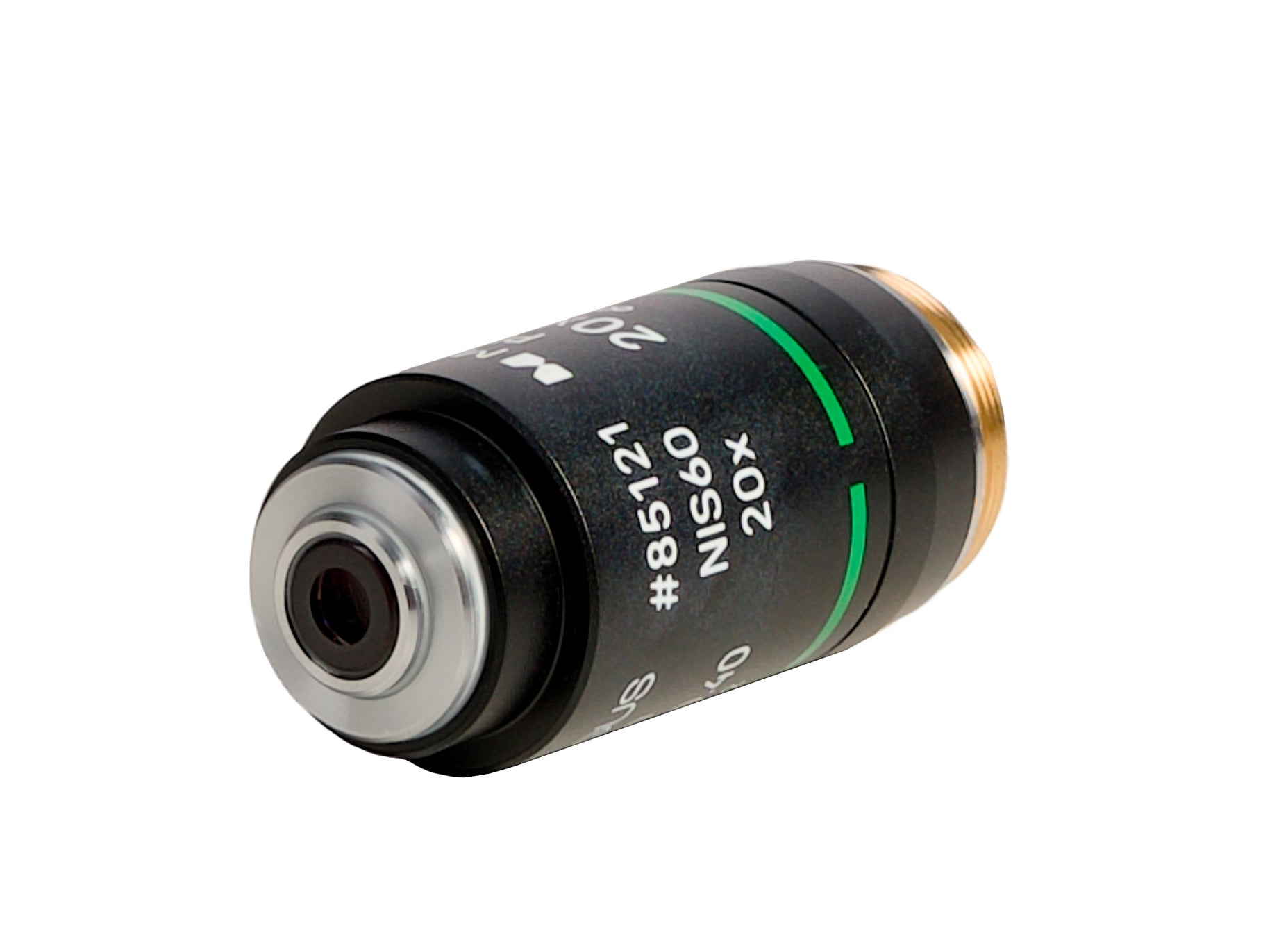

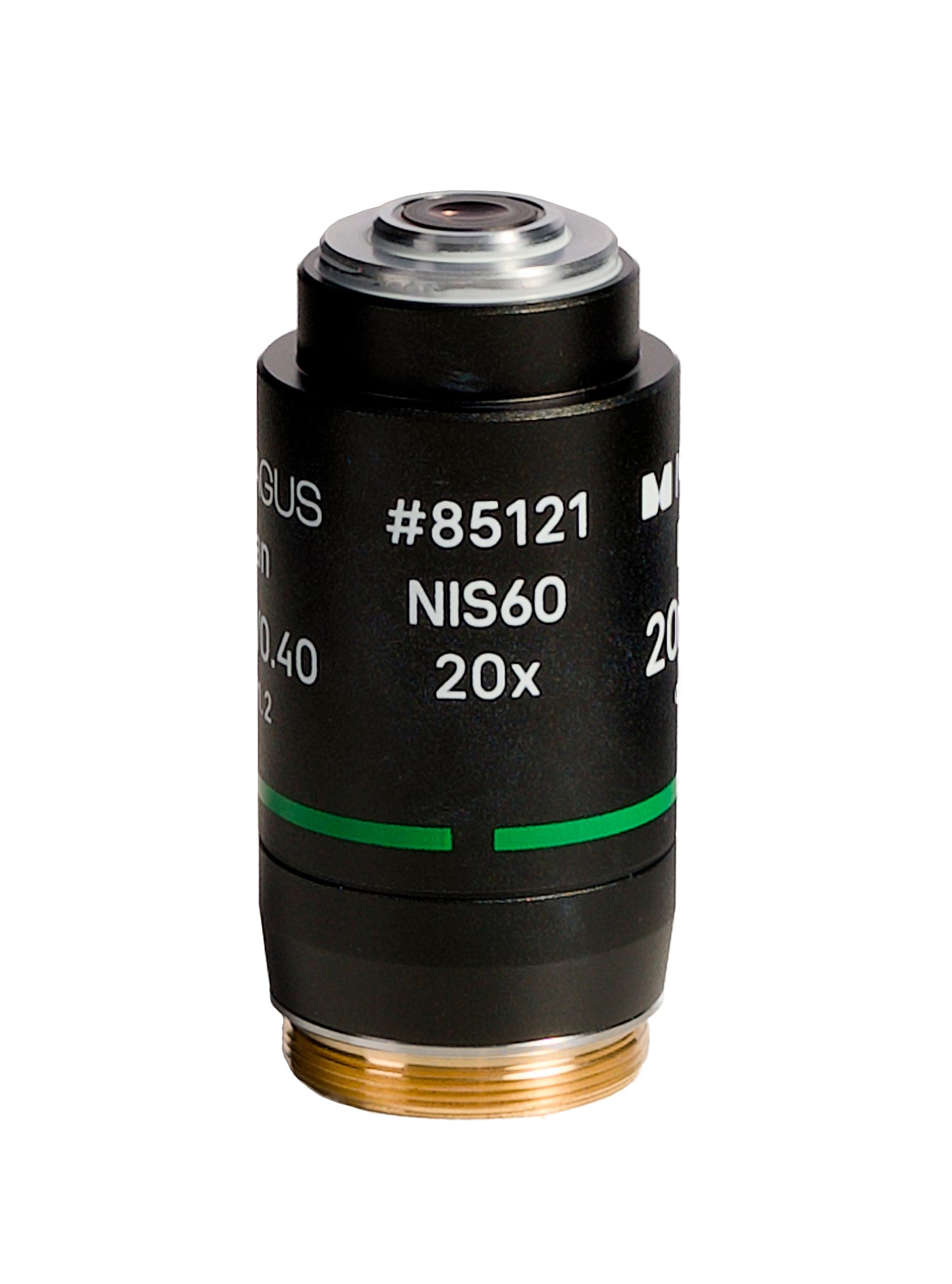

Obiettivo MAGUS 20PL60V Plan 20х/0,40 ∞/ 1,2 H60 mm

Obiettivo per osservazioni in campo chiaro. Il kit del microscopio MAGUS Bio V360 include obiettivi di fase. La lente interna di tale obiettivo ha un anello in pellicola metallica inciso su di essa, necessario per osservazioni a contrasto di fase. La pellicola metallica fornisce uno sfasamento di un quarto di lunghezza d’onda rispetto al resto della luce e riduce la trasmissione luminosa. Pertanto, per osservazioni in campo chiaro si consigliano obiettivi senza piastre di fase.

Il limite di risoluzione di un obiettivo da 20х/0,40 è di 0,69 µm. Le aberrazioni cromatiche vengono corrette per il blu e il rosso, l’aberrazione sferica per il verde, e la curvatura di campo viene corretta al 90% del diametro del campo visivo.

L’obiettivo è progettato specificamente per la lunghezza del tubo corretto all’infinito. La distanza parafocale è di 60 mm. Quando si utilizza un oculare da 10/22 mm, il diametro del campo visivo è di 1,1 mm. L’obiettivo è quello di eseguire un lavoro con piastre con uno spessore del fondo di 1,2 mm.

Il limite inferiore dell’ingrandimento utile del microscopio, quando si utilizza un obiettivo da 20x, è di 200x. Un ingrandimento minore non consente di distinguere i dettagli del campione la cui immagine è formata dall’obiettivo. Il limite superiore dell’ingrandimento utile, quando si utilizza un obiettivo da 20x, è di 400x. Un ingrandimento maggiore è considerato 'inutile' in quanto non fornisce alcun nuovo dettaglio nell’immagine del campione. Con l’obiettivo da 20x/0,40, utilizzare gli oculari con un ingrandimento da 10x a 20x.

Gli obiettivi planacromatici formano un’immagine che ha la stessa messa a fuoco al centro e ai bordi e, pertanto, la distorsione è trascurabile. Questa intensità viene utilizzata per l’imaging digitale e per combinarli con oculari a campo largo con un campo visivo di 22 mm.

Compatibilità:

• Microscopio biologico invertito MAGUS Bio V360
