Caratteristiche:

La linea di telecamere raffreddate DSO è la linea di prodotti più avanzata nella storia di Player One. Iniziamo il progetto dal 2021, attraverso molte modifiche e ricostruzioni abbiamo realizzato questa versione finale. Porta la nostra più recente tecnologia e design a tutti, siamo molto orgogliosi di presentare questa linea di telecamere.

L'alimentatore non è incluso nella confezione della fotocamera, collegamento di alimentazione 12V 5A di alta qualità: https://player-one-astronomy.com/product/12v-5a-power-supply-dc5-5-x-2-1mm/

Download di driver e software: http://player-one-astronomy.com/service/software/

Download manuali: http://player-one-astronomy.com/service/manuals/

Tutorial di configurazione del KIT Poseidon-C:

Descrizione del prodotto

Nuovo design all'avanguardia

Polygon come un normale esagono è molto Player One, le fotocamere raffreddate DSO vogliamo renderlo più bello e pratico. Dopo molti tentativi, fissiamo lo stile finale, che utilizza un ottagono scientifico e tecnologico per costruire la linea principale del corpo e 4 lati sono superficie curvata, integrati da smussi rotondi per ottenere sia rigidità che flessibilità. Il pezzo anteriore è rotondo per evitare la diffrazione su RASA. Il rosso positivo, che è come un fuoco estivo, è abbinato al nero sobrio e costante, e il processo di glassa super-fine su tutta la superficie rende la telecamera lussuosa e fresca, e mantiene lo stile Player One.

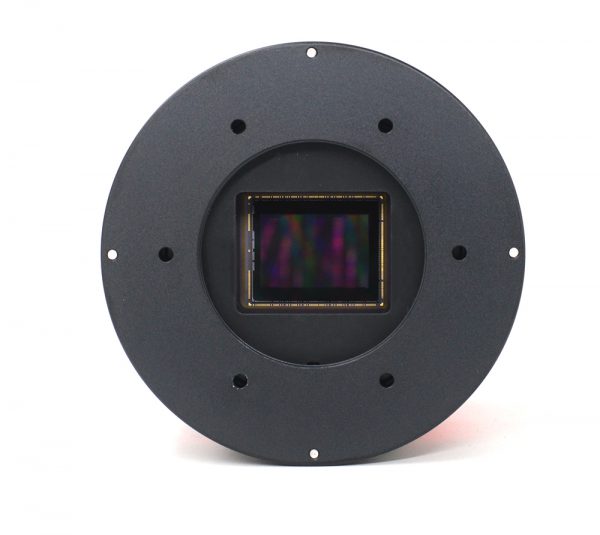

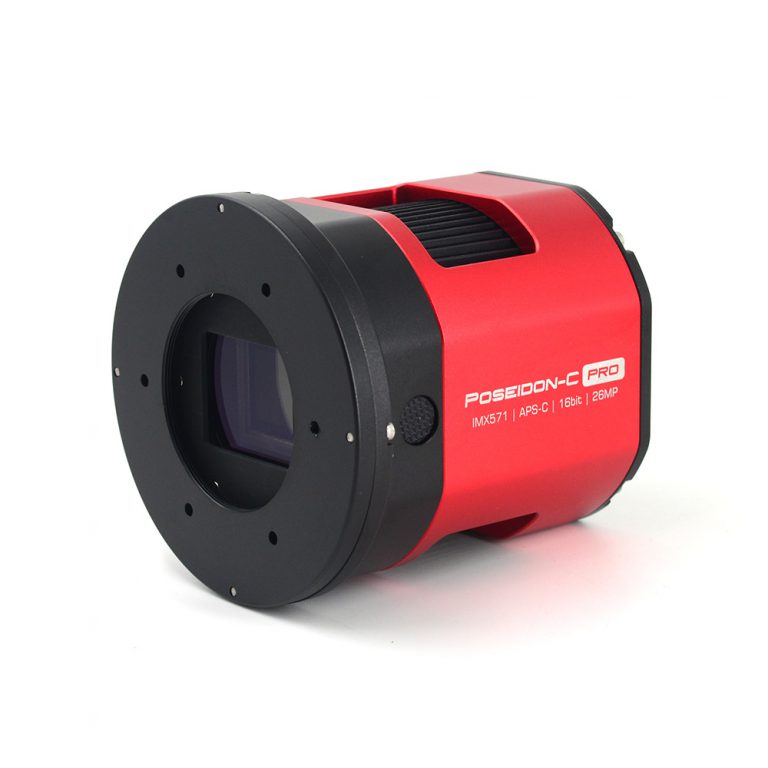

La fotocamera raffreddata Poseidon-C Pro (IMX571) è sviluppata da Player One Astronomy, è progettata per l'imaging DSO avanzato. adotta il sensore di colore in formato Sony IMX571 APS-C. La dimensione dei pixel di 3,76 um ospita una profondità di 71,7 Ke con un totale di 26MP (la risoluzione è 6252 * 4176) e la diagonale è di 28,3 mm.

Piastra di inclinazione del sensore a 4 punti di regolazione posteriore

Quando si prendono oggetti deepsky, utilizzando la piastra di inclinazione del sensore è possibile ottenere una curvatura di campo molto più piccola del telescopio. Adottiamo la regolazione posteriore e la piastra di inclinazione a 4 punti, ha molti vantaggi nell'utilizzo.

4 La regolazione dei punti è più facile sapere quale angolo è necessario regolare. Il cuscinetto ombreggiante in spugna ad alta densità incorporato può bloccare la luce dalle fessure laterali senza perdite laterali.

Per comprendere il metodo di regolazione a 4 punti, abbiamo fatto un esempio per gli utenti:

Raffreddamento profondo

La serie di telecamere raffreddate Player One utilizza un'unità di raffreddamento TEC a 2 stadi, dopo aver migliorato il design della struttura per respingere il calore nella camera della telecamera, la telecamera Delta-T può raggiungere oltre 40 ° C.

512 MB di cache DDR3

Come miglioramento, la cache DDR3 nelle fotocamere raffreddate è aumentata a 512 MB. Aiuta a stabilizzare e proteggere la trasmissione dei dati, evita efficacemente la caduta del frame e riduce notevolmente il rumore di lettura.

Con la cache DDR3, la fotocamera non ha più esigenze di elaborazione elevate, avrà comunque prestazioni eccellenti anche se è collegata a una porta USB 2.0.

Tecnologia STARVIS

Poseidon-C Pro (IMX571) fotocamera raffreddata basata sulla tecnologia Sony STARVIS, è la tecnologia pixel retroilluminata utilizzata nei sensori di immagine CMOS.

Formato APS-C

La fotocamera raffreddata Poseidon-C Pro ha il formato APS-C (23,5 mm * 15,7 mm), questa dimensione è abbastanza grande per l'imaging DSO.

ADC nativo a 16 bit

Il sensore IMX571 è dotato di ADC nativo su chip a 16 bit. L'ADC nativo a 16 bit (65536 livelli) fornisce una risoluzione del campione superiore rispetto a 12 bit (4096 livelli) o 14 bit (livelli 16384). Quando facciamo la trasformazione non lineare, i dati a 16 bit possono sopportare una trasformazione molto forte e potrebbero anche portare una transizione molto migliore di luce e buio, inoltre 16 bit possono rendere il colore più vivido.

Non-Amp-Glow

La fotocamera raffreddata Poseidon-C Pro è anche una fotocamera Non-Amp-Glow!

300s, guadagno=0, offset=10, cornice scura a -20°C della fotocamera raffreddata Poseidon-C Pro: DOWNLOAD

Anteprima del fotogramma dark: Esposizione = 300s, gain = 0, offset = 10, temp = -20 °C Allungamento automatico STF in Pixinsight 1,86

Non-Amp-Glow può darci uno sfondo molto pulito, molto più facile ottenere immagini di alta qualità.

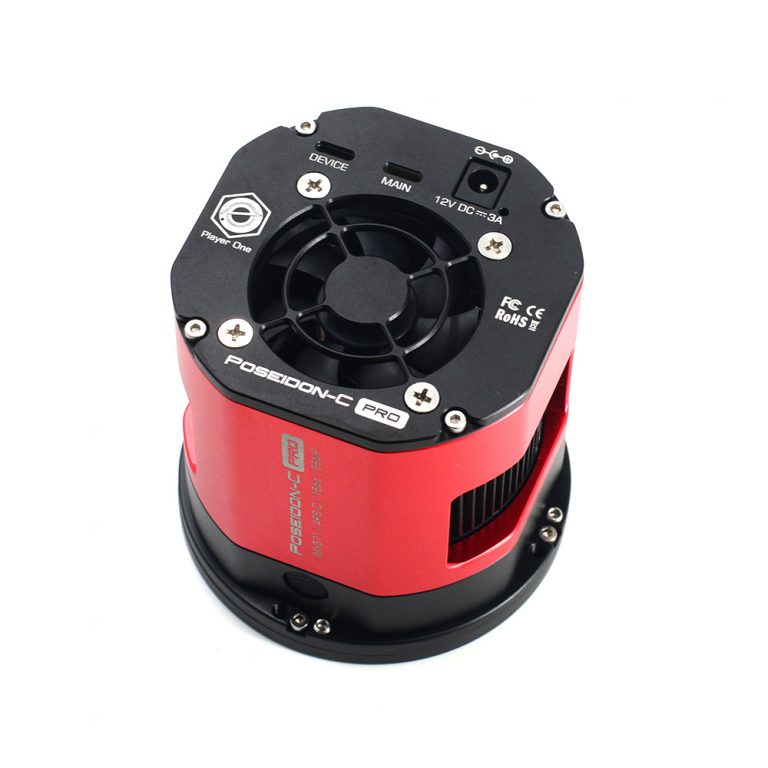

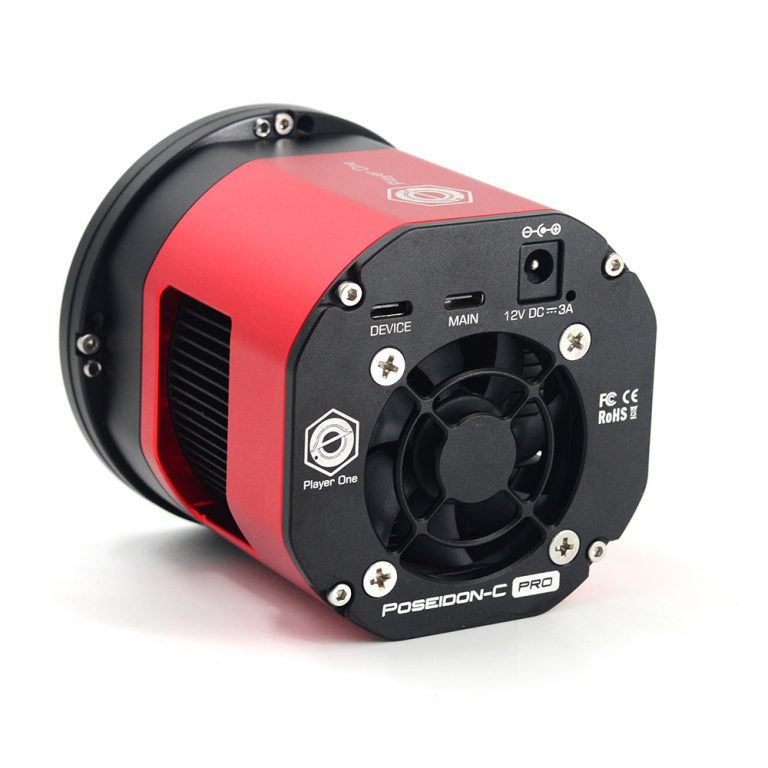

Porta dati Type-C e porta di alimentazione

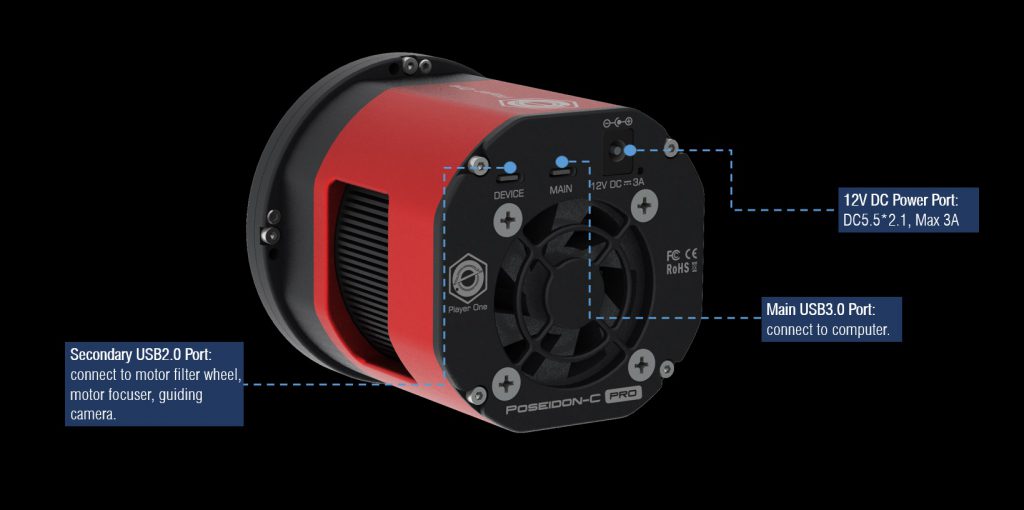

Il retro della fotocamera raffreddata ha 2 porte dati Type-C e porta di alimentazione 12V DC 5.5×2.1mm.

La porta dati principale supporta il protocollo USB3.0, la fotocamera può eseguire 15 fps in modalità RAW8. La porta Type-C è più facile da collegare quando si assembla l'apparecchiatura di imaging di notte.

Durante la registrazione di immagini, poiché la velocità di scrittura effettiva sarà influenzata dalla velocità di scrittura del disco rigido stesso, quando la velocità di scrittura del disco rigido è lenta, la registrazione potrebbe non raggiungere la velocità teorica. Si consiglia di utilizzare un'unità a stato solido di alta qualità per registrare i dati e dare piena riproduzione alle prestazioni della fotocamera.

La telecamera ha una porta 12V DC5.5 * 2.1mm per fornire energia sufficiente al sistema di raffreddamento TEC. Se non è necessario accendere il raffreddamento, è sufficiente collegare la porta principale Type-C, la fotocamera funzionerà come una fotocamera non raffreddata.

Utilizzo standard dei cavi

Sistema di raffreddamento e riscaldatore antirugiada

Nella finestra ASCOM, forniamo 3 parametri regolabili: temperatura target, velocità della ventola e potenza antirugiada.

Delta-T standard: 40 °C (±2 °C), temperatura ambiente 30 °C, velocità della ventola 100%, riscaldatore di rugiada 10%.

Consiglia le impostazioni Delta-T: 35 °C al di sotto dell'ambiente, velocità della ventola 70%, riscaldatore di rugiada 10%, consumo energetico 40-60%.

Anche la velocità di rotazione della ventola di raffreddamento è regolabile, il valore predefinito è 70% di velocità.

Il problema della rugiada è il più grande nemico nell'astro imaging, la fotocamera integrata riscaldatore anti-rugiada davanti alla fotocamera. La potenza termica è regolabile.

Meccanismo di protezione da sovratensione e sovracorrente

Le telecamere Player One prodotte da noi garantiscono la sicurezza della telecamera e di altre apparecchiature attraverso meccanismi di protezione da sovratensione e sovracorrente.

Prestazione

Doppia modalità di campionamento

La serie Poseidon ha una doppia modalità di campionamento. Modalità normale e modalità a basso rumore, hanno diversi vantaggi nell'imaging.

1. Normal mode has faster FPS, it is more suitable for planetary imaging.

2. Low Noise mode (LRN) mode has lower readout noise and higher dynamic range. it is more suitable for DSO imaging.

At gain=0, the camera has 14.26 stops dynamic range and 71.7Ke full well capacity, readout noise is 3.96e.

HCG open at gain=125, the camera has 13.58 stops dynamic range and 16.6Ke full well, readout noise drop to only 1.36e.

Low Noise mode

Normal Mode

Frequenza fotogrammi

La fotocamera raffreddata Poseidon-C Pro può eseguire 15FPS in modalità RAW8, che è molto più veloce rispetto ai modelli esistenti sul mercato.

Pieno bene

La fotocamera raffreddata Poseidon-C Pro ha 71.7Ke pieno, è oltre 1.4 volte rispetto a IMX571 Basic (50ke).

Rumore di lettura

Per quanto riguarda il rumore di lettura, promettiamo solennemente che tutti i valori sono ottenuti da test reali. E per gli utenti, è possibile utilizzare Sharpcap 4 per i test. SC4 ha una funzione chiamata Sensor Analysis, fornisce un modo molto semplice per testare il rumore di lettura.

Abbiamo scritto un tutorial sul nostro sito: https://player-one-astronomy.com/service/manuals/

Se sei interessato ai test del rumore di lettura, puoi provarlo tu stesso, il che è molto semplice.

Corrente Dark

La corrente di buio è solo 0,000105 e/s/pix a -20°C e 0,001178e/s/pix a 0°C. In tutta la curva, la corrente scura è quasi come una linea stretta, che può dimostrare che la fotocamera Poseidon ha una qualità molto buona.

QE Curve

Mechanical Drawing

BFL Solutions

Cosa c'è all'interno

Clou

Nebulosa Rosetta – RASA8 + Filtro dual-band + Poseidon-C Pro, Luke Newbould

Soul Nebula – RASA8 + Filtro Dual-band + Poseidon-C Pro, Luke Newbould

M45 – ASKAR500 + Poseidon-C PRO,Jamie Bradley

Nebulosa di Orione M42, ASKAR500 + Poseidon-C PRO - Jamie Bradley

Nebulosa Cocoon, C14HD+Hyperstar v4+Poseidon-C PRO, Alessandro Bianconi

NGC6992, C14HD+Hyperstar v4+Poseidon-C PRO, Alessandro Bianconi

C2022 E3 ZTF-Alessandro Bianconi-C14HD+Poseidon-C PRO

IC2177 Jamie Bradley Askar FRA500 + Poseidon-C PRO

NGC6888-C14HD bordo + Hyperstar V4 + Poseidon-C PRO + L-Extreme -Alessandro Bianconi
