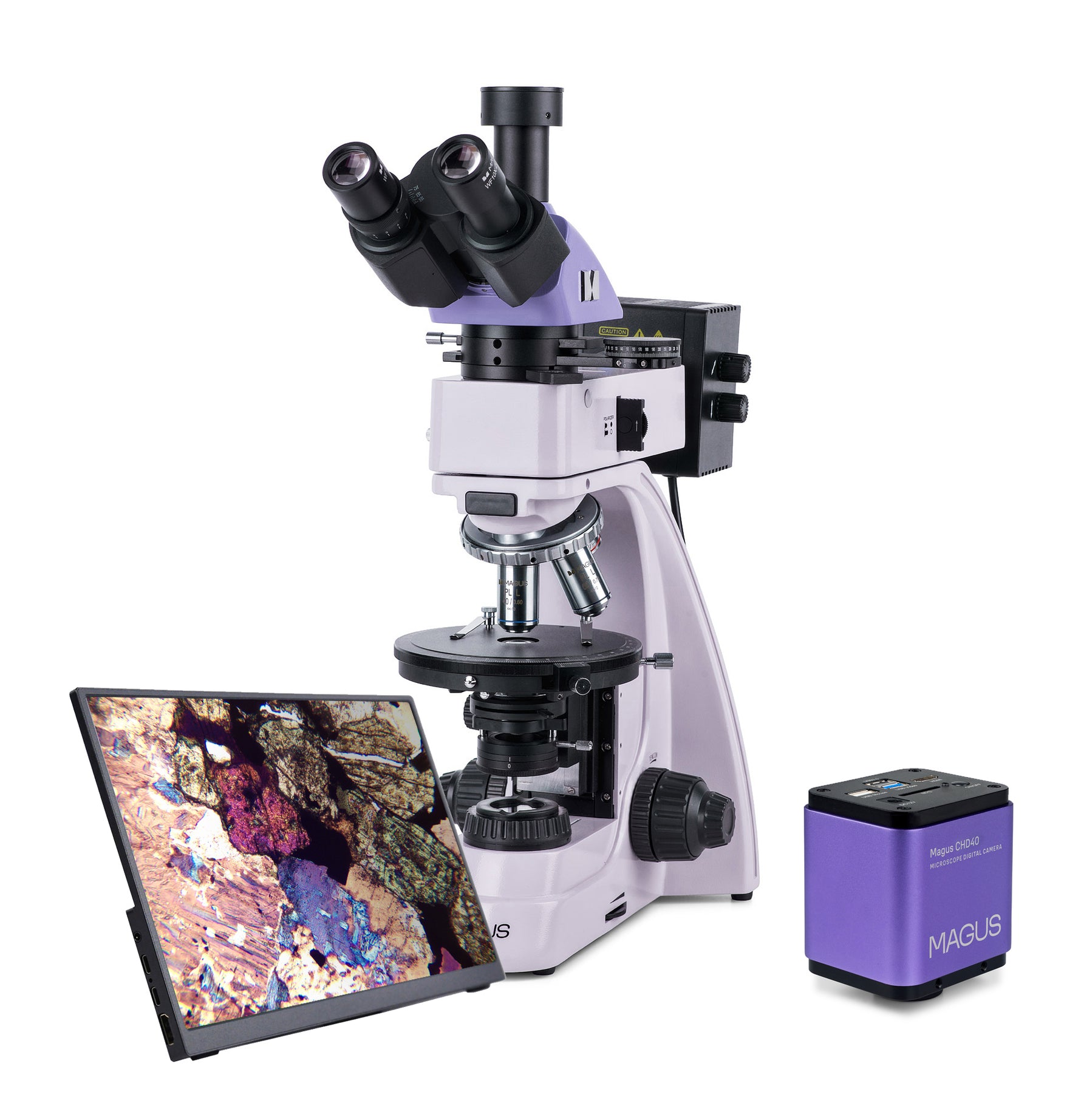

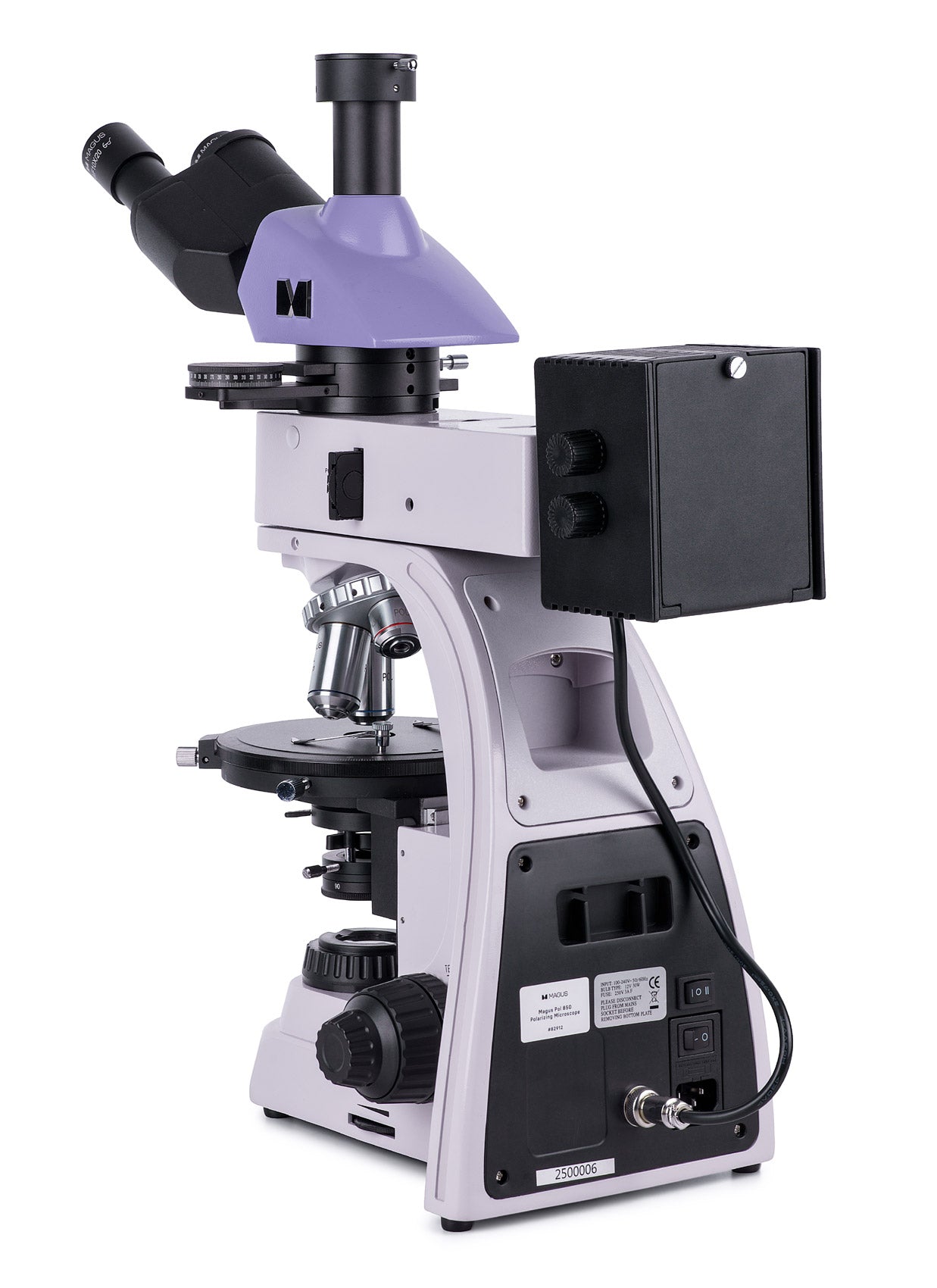

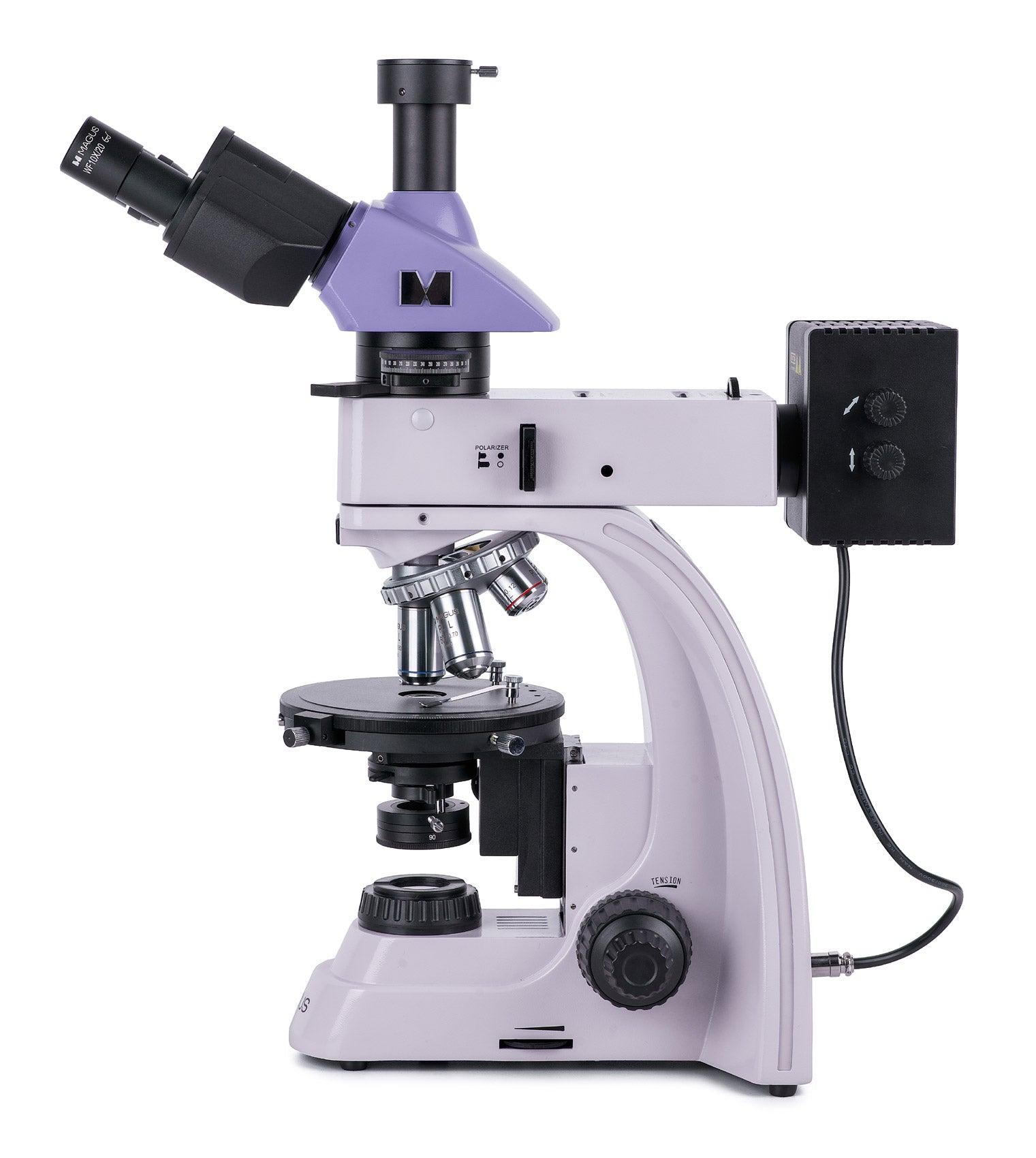

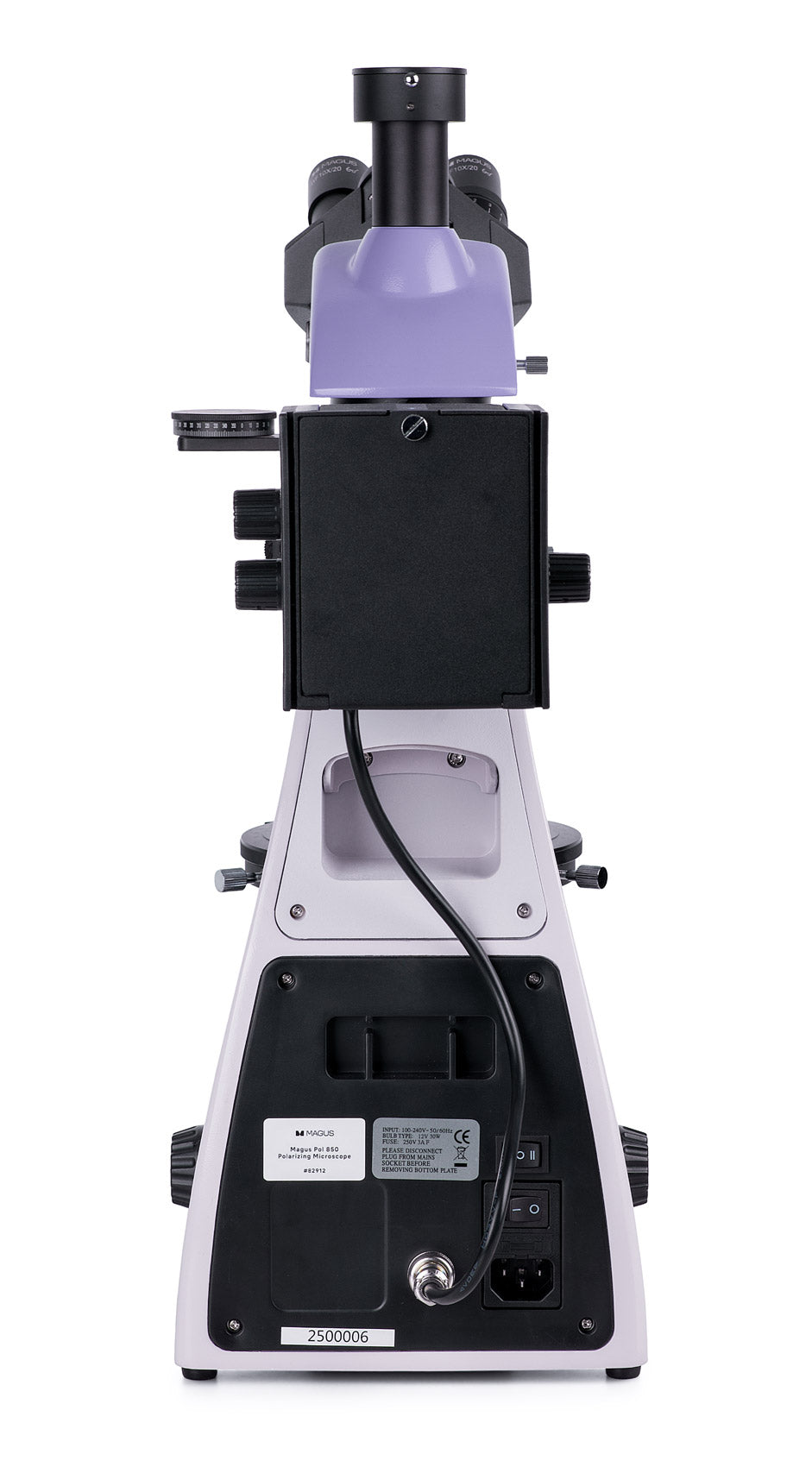

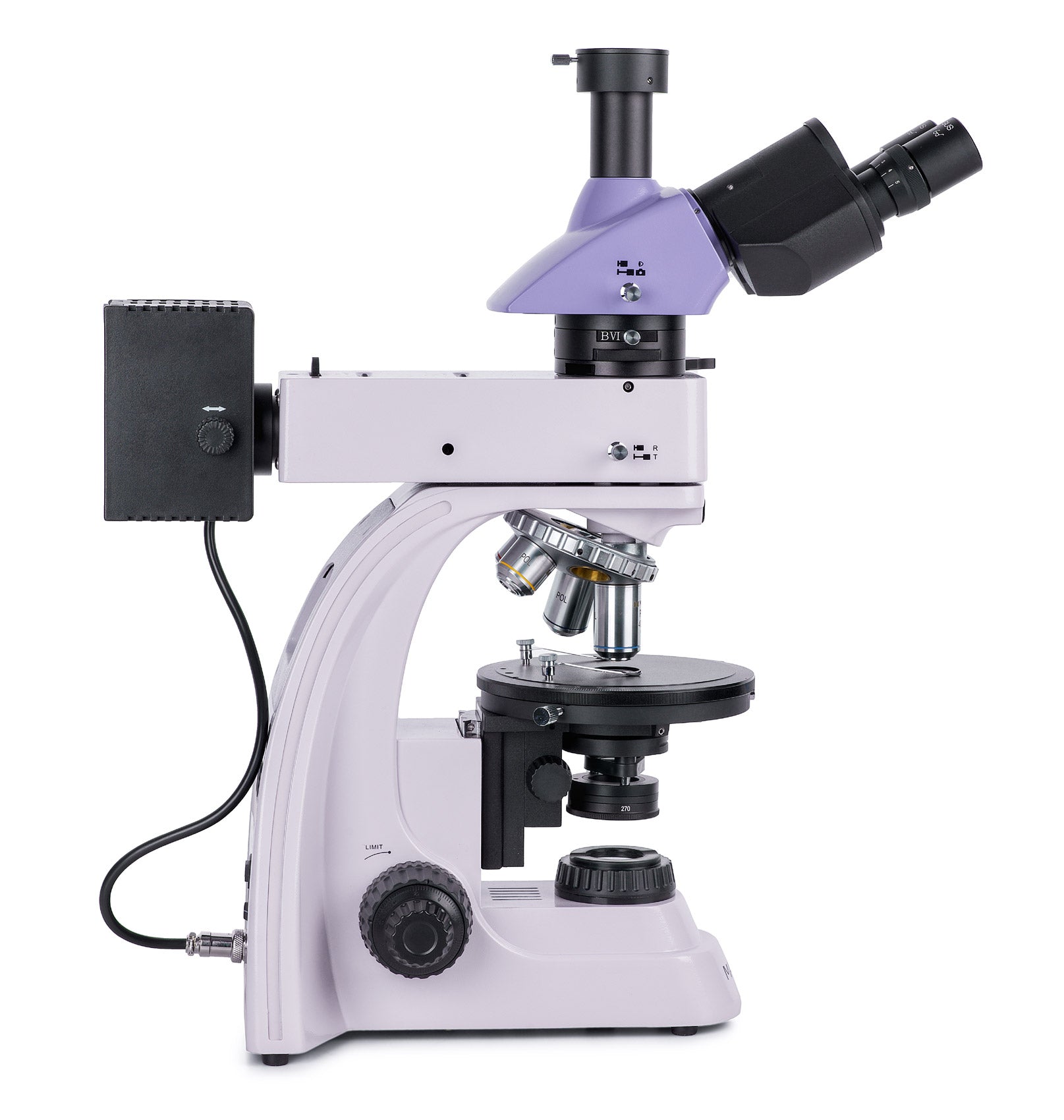

Il microscopio polarizzatore MAGUS Pol 850 è progettato per funzionare in luce trasmessa e riflessa. Metodi di ricerca disponibili: polarizzazione e campo chiaro. Il microscopio viene utilizzato per studiare oggetti anibiologici, geologici e polimerici anisotropi, nonché sezioni lucide opache fino a 15 mm di spessore con un lato lucido. Il microscopio è perfetto per un’ampia gamma di compiti di professionisti nel campo della medicina, medicina legale, mineralogia, cristallografia o petrografia.

Microscopio in uso »

Fotocamera digitale

MAGUS CHD40 è una fotocamera digitale HDMI con tre interfacce video e passaggio automatico tra Full HD e 4K in base alla risoluzione del monitor.
La fotocamera è dotata di un sensore 8 MP e produce immagini realistiche ad una risoluzione 4K (3840x2160 px) quando connessa tramite HDMI o USB 3.0. Quando connessa tramite Wi-Fi, la qualità dell’immagine è Full HD (1920x1080 px).

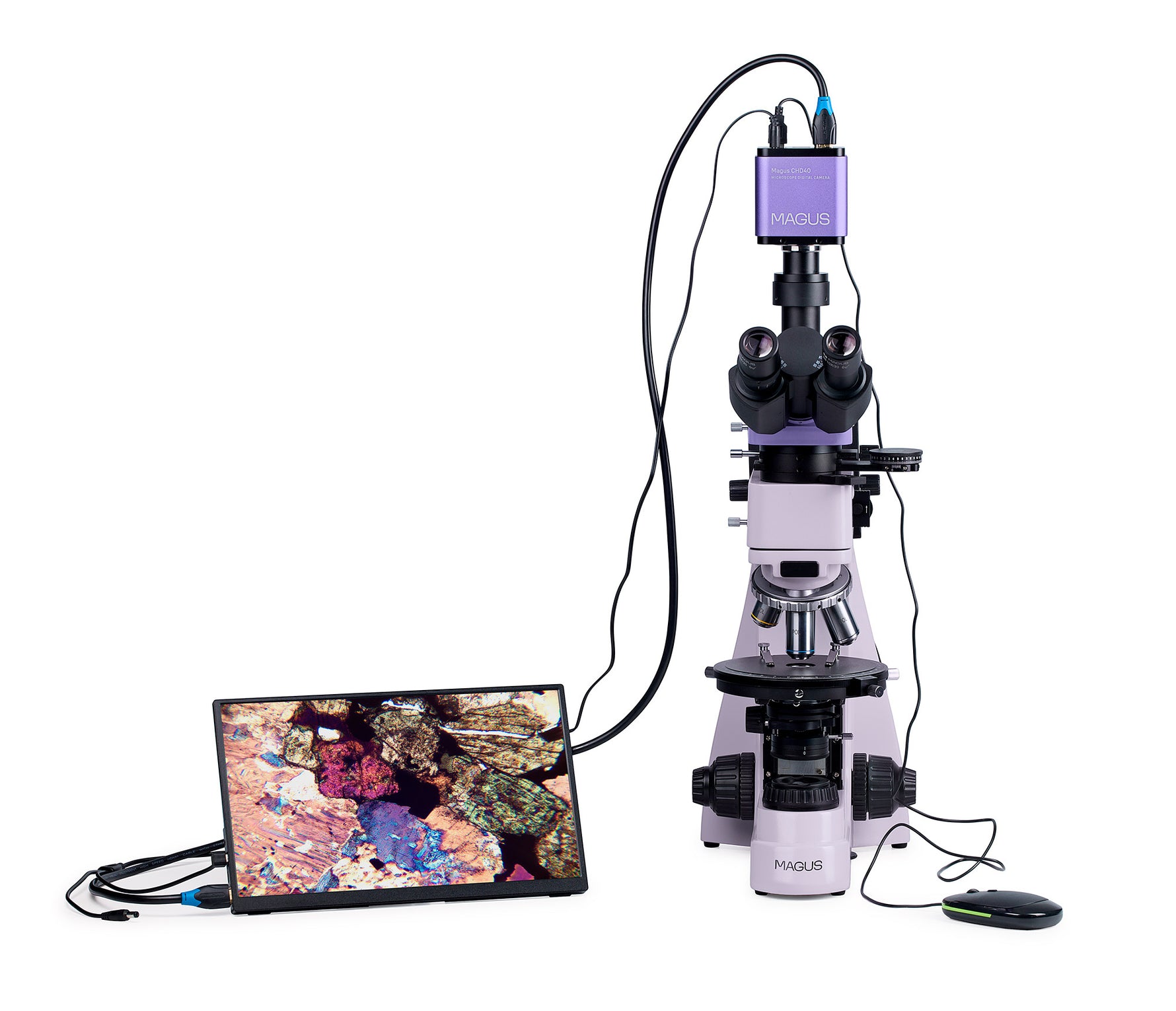

La fotocamera utilizza un’interfaccia HDMI per connettersi direttamente a TV, monitor o proiettore. In questo modo, la fotocamera opera autonomamente senza una connessione a un PC. L’interfaccia HDMI consente un trasferimento a una velocità rapida e stabile dalla fotocamera allo schermo esterno. È possibile connetterla la fotocamera a un PC tramite Wi-Fi o USB 3.0. Il video è registrato a 30 fps.
La fotocamera combina un’alta velocità FPS e un’elevata larghezza di banda HDMI. I video si presentano quindi brillanti senza blocchi né salti tra fotogrammi. Alla massima risoluzione, l’immagine è molto dettagliata, gli oggetti in movimento sono visibili senza errori e l’oggetto in movimento è visualizzato senza ritardi.

Monitor

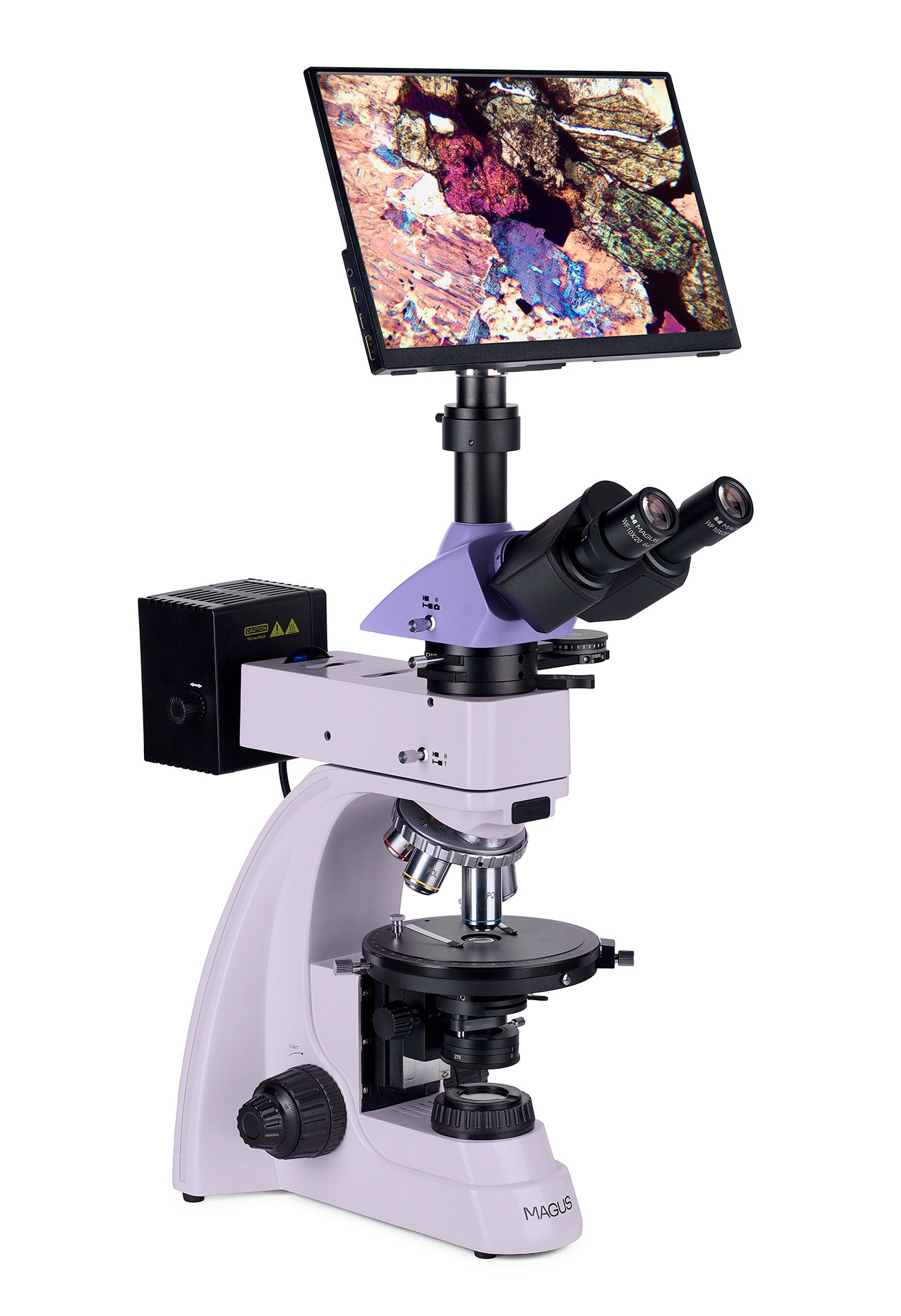

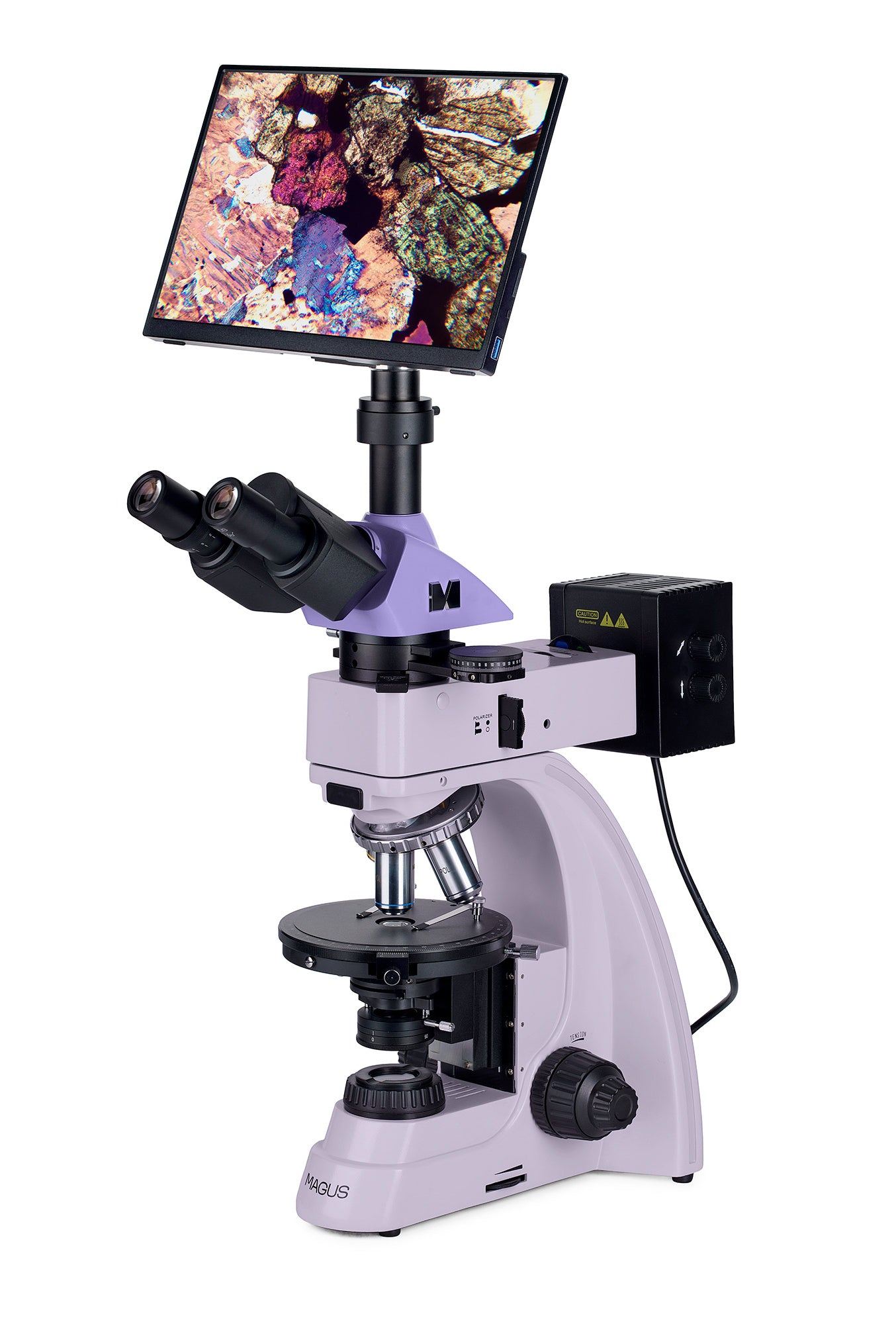

l monitor MAGUS MCD40 è progettato per utilizzare un sistema di visualizzazione del microscopio MAGUS. È connesso a una fotocamera montata sul microscopio per visualizzare immagini in tempo reale. Supporta fotocamere con connessione HDMI e risoluzione 4K. Lo schermo è da 13,3 pollici. La matrice IPS offre immagini luminose con ampi angoli di visualizzazione. Se si guarda al display lateralmente la riproduzione del colore non è distorta. È possibile posizionare il display su un tavolo o mensola tramite un supporto pieghevole oppure installarlo direttamente sulla fotocamera o base del microscopio.

Ottiche

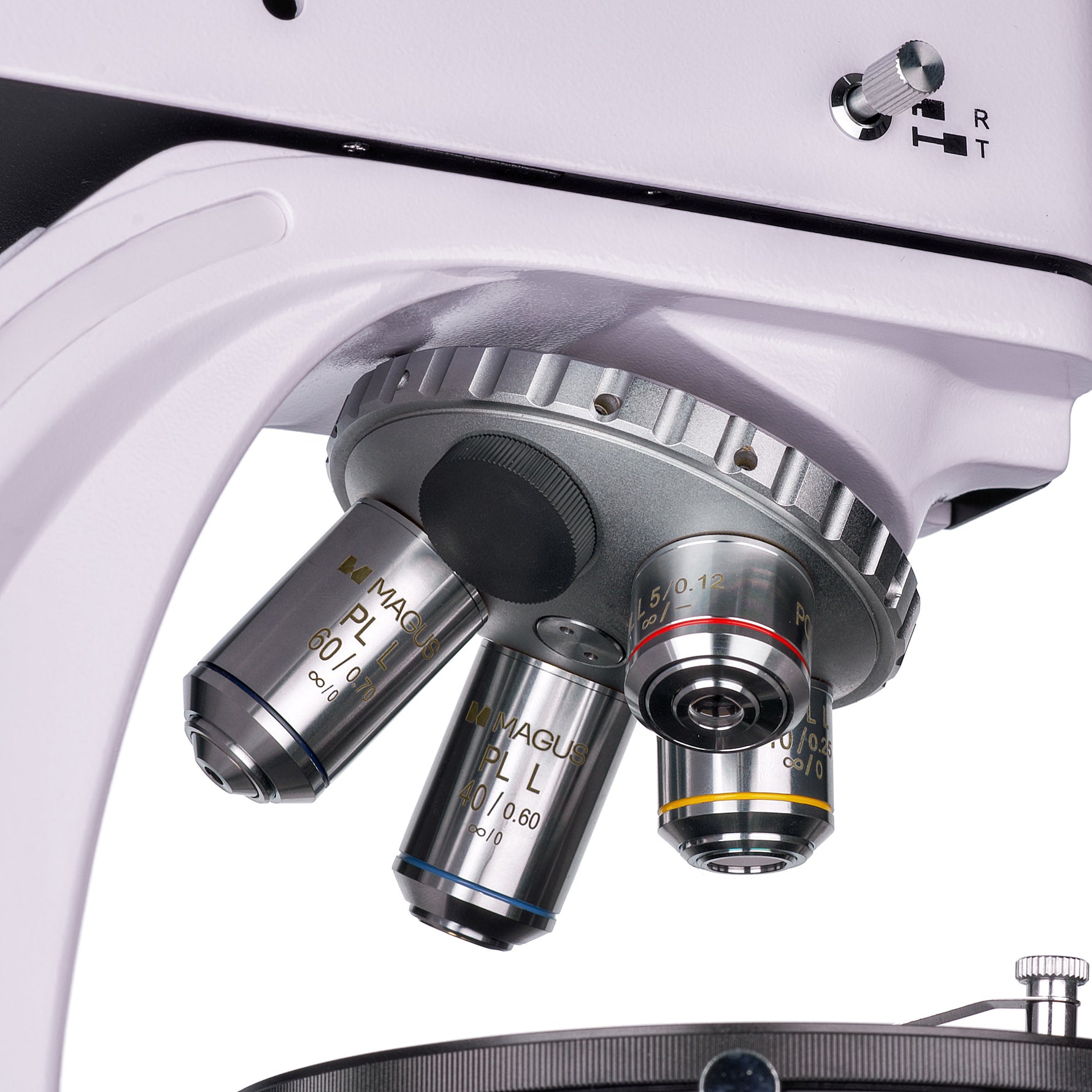

L’ottica del microscopio è corretta all’infinito ed è esente da tensioni interne. L’immagine formata dalla lente è autentica, priva di riflessi, ad alto contrasto e dettagliata. La lente è installata in un revolver portaobiettivi con scanalature centrate rispetto all’asse ottico. Sono presenti cinque scanalature, con quattro obiettivi inclusi nel kit è possibile installare un obiettivo aggiuntivo per ottenere un ulteriore ingrandimento entro l’intervallo di ingrandimento del microscopio. Gli obiettivi sono progettati per funzionare con campioni senza vetrini coprioggetti.

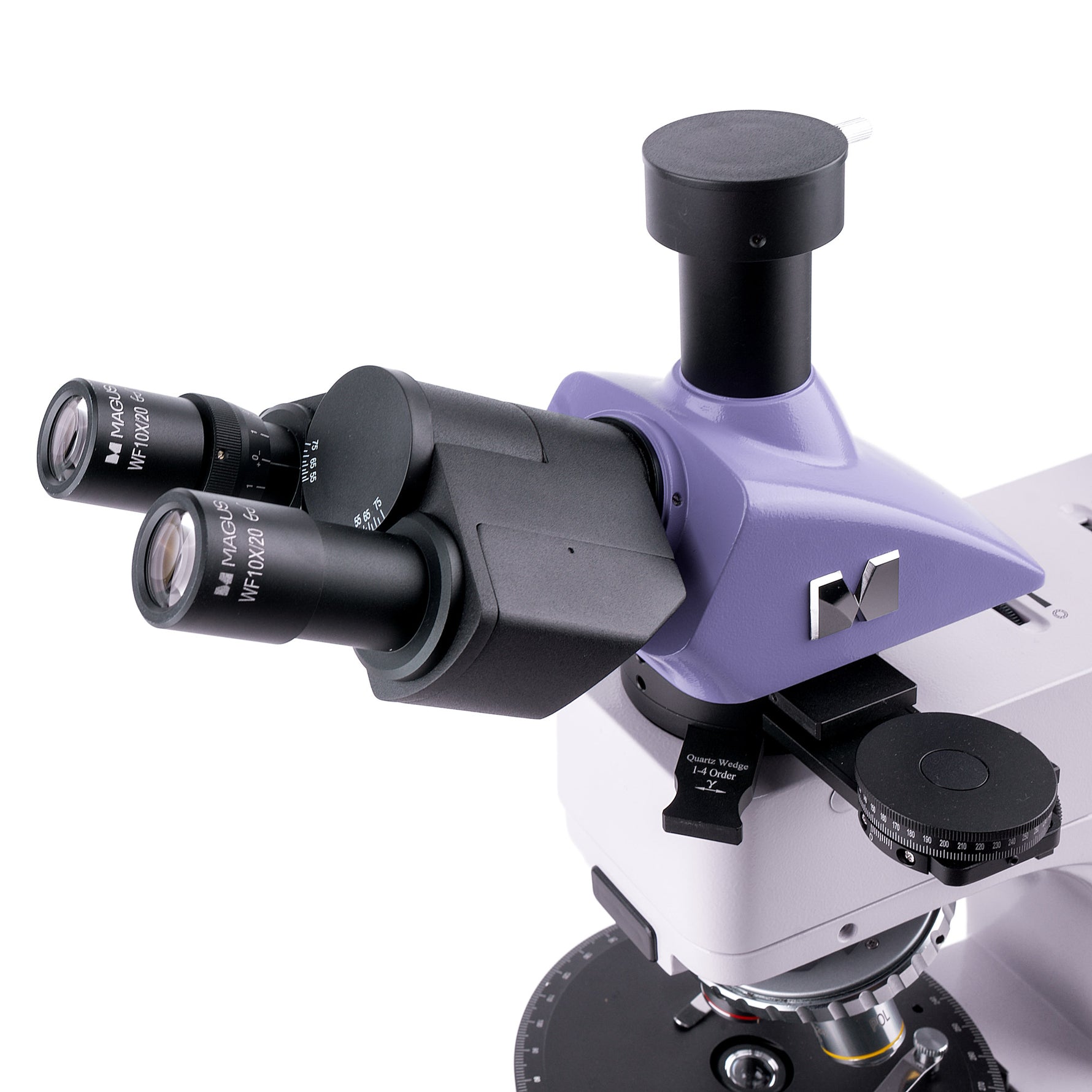

La testata trinoculare permette di installare una fotocamera digitale nel tubo trinoculare. La suddivisione del fascio è 100:0 o 0:100, ovvero tutta la luce va alla fotocamera o ai tubi per oculari. Il tubo per oculare sinistro è dotato di un anello di regolazione diottrica: viene ruotato per compensare la differenza di visione tra gli occhi e per ottenere l’immagine più chiara possibile del campione.

Illuminazione

Per la luce trasmessa e riflessa vengono utilizzate lampade alogene da 30 W. La loro luminosità è sufficiente per ottenere un’immagine chiaramente leggibile su ciascun obiettivo, e lo spettro di emissione “caldo” è confortevole durante l’uso a lungo termine. L’impostazione dell’illuminazione Köhler fornirà una maggiore risoluzione e rimuoverà gli artefatti nel campo visivo e l’oscuramento ai bordi. I filtri di luce vengono utilizzati per regolare con precisione la riproduzione del colore quando si lavora in luce riflessa.

La polarizzazione è disponibile sia per la luce trasmessa sia per quella riflessa. Per iniziare le osservazioni in luce polarizzata, viene introdotto un analizzatore nel percorso ottico. Successivamente, la posizione relativa dell’analizzatore e del polarizzatore viene modificata ruotandoli, il che modifica anche l’angolo di polarizzazione. Il contrasto degli oggetti viene aumentato con l’aiuto di compensatori installati in un apposito alloggiamento nel tubo intermedio. Lo stesso attacco contiene anche una lente Bertrand che viene utilizzata per esami conoscopici.

Tavolino e meccanismo di messa a fuoco

Il microscopio ha un tavolino rotabile: ruotandolo si cambia il modo in cui il campione rifrange la luce in presenza di luce polarizzata. Il tavolino è dotato di scala sulla quale è possibile determinare l’angolo di rotazione con una precisione fino a 0,1°. Per ottenere l’immagine più luminosa e chiara, il tavolino può essere centrato rispetto all’asse ottico del microscopio.

Le manopole di messa a fuoco grossolana e fine si trovano nella parte inferiore del supporto, quindi l’utente può assumere una posa rilassata con le mani sul tavolo. La tensione grossolana può essere regolata ed è presente anche un blocco della messa a fuoco grossolana. La messa a fuoco fine garantisce il movimento fluido del campione.

Accessori

Per sfruttare al massimo il microscopio, utilizzare accessori della linea MAGUS: oculari obiettivi, vetrini di calibrazione, fotocamere digitali, ecc.

Caratteristiche chiave del microscopio:

• Per il lavoro in condizioni di luce trasmessa, polarizzata riflessa e naturale
• Testata trinoculare con tubo per fotocamera digitale Divisione del fascio di 100:0 o 0:100
• Obiettivi planacromatici senza tensione per immagini nitide prive di artefatti e false riflessioni interne
• Illuminazione alogena dell’area di lavoro, uno spettro di colori confortevole per gli occhi potenza della lampada 30 W
• Tavolino rotante, polarizzatore e analizzatore con segni dell’angolo di rotazione, lente Bertrand e compensatori
• Le scanalature del revolver e il tavolino sono centrati rispetto all’asse ottico del microscopio
• Compatibile con accessori aggiuntivi

Caratteristiche chiave della fotocamera:

• La fotocamera funziona in autonomia senza una connessione a un PC tramite interfaccia HDMI. È possibile connettersi a un PC tramite Wi-Fi e interfaccia USB 3.0
• Passaggio automatico tra 4K e Full HD in base alla risoluzione del monitor
• 30 fps per l’osservazione di oggetti in movimento, registrazioni video, e spostamento del campione senza ritardi né scatti
• Il sensore CMOS SONY Exmor/ Starvis retroilluminato a colori offre immagini con basso rumore e un’alta sensibilità alla luce anche in condizioni di scarsa illuminazione. È possibile ottenere immagini più nitide, luminosa e con colori saturi.
• Software per registrazione e modifica di foto e video, funzioni di display esterno, misurazioni lineari e angolari

La confezione contiene:

• Fotocamera digitale MAGUS CHD40 (fotocamera digitale, cavo HDMI (1,5 m), cavo USB 3.0 (1,5 m), mouse con USB, scheda di memoria SD da 32 GB, adattatore USB Wi-Fi (2 pz), adattatore di alimentazione AC da 12 V/1 A (Euro), CD di installazione con driver e software, manuale utente e certificato di garanzia)
• Monitor LCD MAGUS MCD40
• Base con ingresso di alimentazione, sorgente luminosa a luce trasmessa e condensatore, meccanismo di messo a fuoco, tavolino e revolver portaobiettivi
• Illuminatore per osservazioni in luce riflessa con alloggiamento per lampadina
• Testata trinoculare
• Tubo intermedio con lenti Bertrand, analizzatore e alloggiamento per compensatore
• Compensatori: compensatore λ, compensatore λ/4, cuneo di quarzo
• Obiettivo planacromatico all’infinito: PL 5x/0,12 WD 26,1 mm
• Obiettivo planacromatico all’infinito: PL 10x/0,25 WD 5,0 mm
• Obiettivo planacromatico all’infinito: PL 40x/0,6 (con meccanismo a molla) WD 3,98 mm
• Obiettivo planacromatico all’infinito: PL 60x/0,7 (con meccanismo a molla) WD 2,03 mm
• Oculare 10x/20 mm (2 pz.)
• Oculare 10x/20 mm con scala graduata. Valore scala: 0,1 mm
• Adattatore C-mount 1x
• Chiave a brugola
• Cavo di alimentazione
• Copertura antipolvere
• Manuale utente e certificato di garanzia

Disponibili su richiesta:

• Oculare 16x/11 mm (2 pz.)
• Oculare 20x/11 mm (2 pz.)
• Obiettivo planacromatico all’infinito: PL 2,5x/0,07 WD 11 mm
• Obiettivo planacromatico all’infinito: PL 50x/0,7 (con meccanismo a molla) WD 3,67 mm
• Obiettivo planacromatico all’infinito: PL 80x/0,8 (con meccanismo a molla) WD 1,25 mm
• Obiettivo planacromatico all’infinito: PL 100x/0,85 (con meccanismo a molla) WD 0,4 mm
• Tavolino meccanico
• Vetrino di calibrazione
