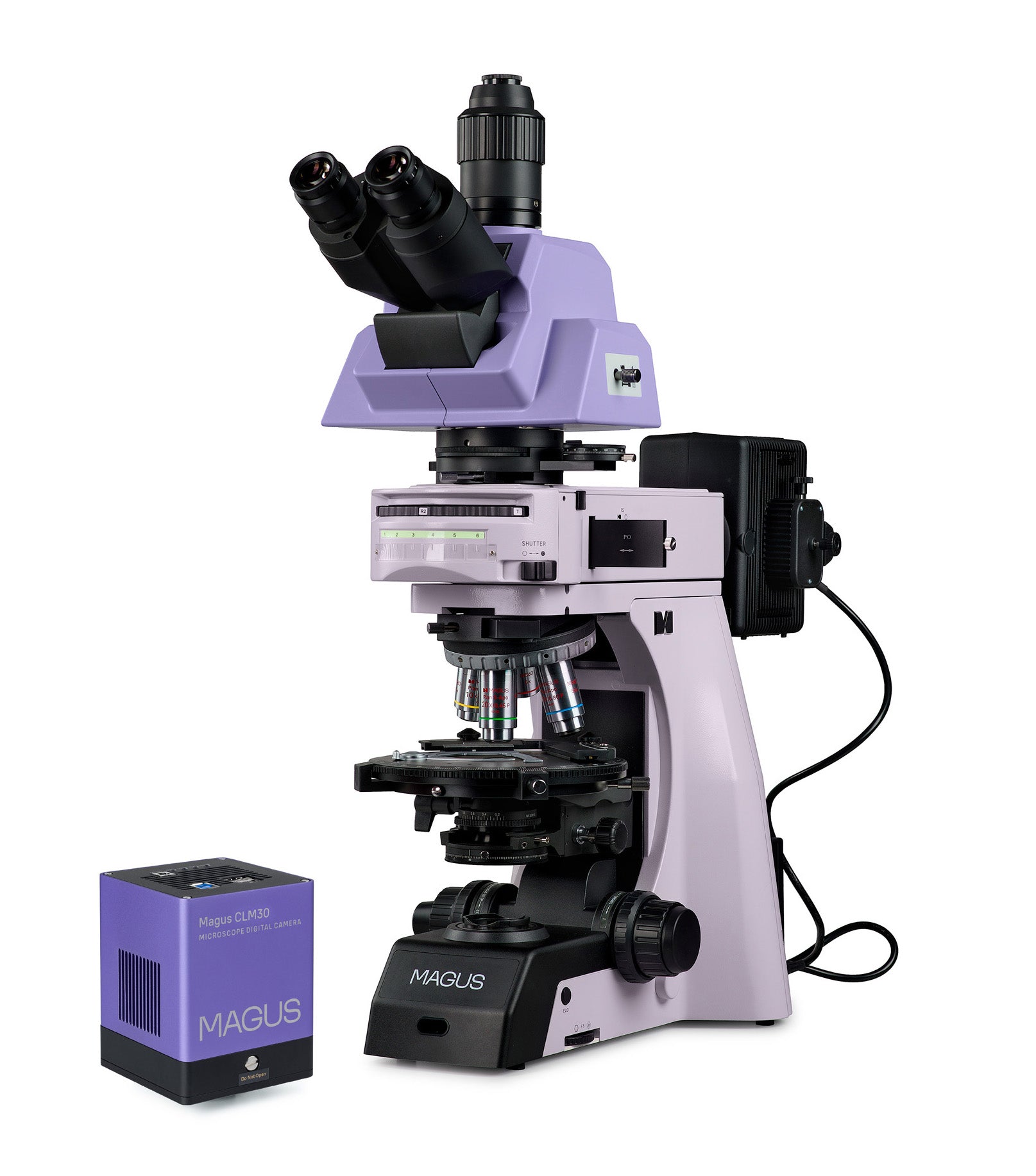

Microscopio per ricerca scientifica e ispezione industriale.
Progettato per studiare oggetti con le tecniche di polarizzazione e campo chiaro. L’installazione di componenti opzionali consentirà l’utilizzo delle tecniche di campo oscuro, contrasto di fase e contrasto interferenziale differenziale in luce trasmessa, nonché contrasto interferenziale differenziale e fluorescenza in luce riflessa.
Con la tecnica della luce trasmessa, è possibile studiare i campioni geologici e biologici anisotropi, oltre ai campioni polimerici in sezioni sottili.
Con la tecnica della luce riflessa, è possibile studiare sezioni lucidate con un lato lucidato. Lo spessore delle sezioni opache lucidate è arbitrario, tipicamente 5–10 mm. Il microscopio consente l’esame di oggetti opachi fino a 30 mm di spessore.
Un microscopio polarizzatore utilizza la birifrangenza di un campione anisotropo per produrre un’immagine. La luce piana polarizzata, quando attraversa un campione anisotropo, si suddivide in due raggi e cambia il piano di polarizzazione. L’analizzatore porta le vibrazioni dei fasci nello stesso piano, così da causare interferenza. L’immagine luminosa e ad alto contrasto cambia colore al ruotare del tavolino.
Il microscopio è dotato di una fotocamera da 8,3 MP con un’interfaccia USB 3.0. La fotocamera si collega a un computer e visualizza l’immagine sullo schermo. Il software integra il sistema con funzioni di analisi e documentazione.
Gli obiettivi semi-apocromatici piani e planapocromatici sono privi di tensioni. Il tubo intermedio sostiene l’analizzatore e la lente Bertrand, e presenta uno slot per i compensatori.
Il microscopio è utilizzato nella cristallografia, petrografia, mineralogia, scienza forense, medicina e altri campi scientifici.

Fotocamera digitale

La fotocamera digitale MAGUS CLM30 è progettata per la tecnica di microscopia a campo oscuro e fluorescenza.La fotocamera è dotata di un sensore da 8,3 MP e produce immagini realistiche a una risoluzione di 3840x2160 px. Si consiglia di utilizzare la fotocamera con obiettivi 4x, 10x, 20x e 40x. La fotocamera consente di catturare maggiori dettagli con obiettivi a basso ingrandimento.
Il video viene registrato a 45 fps o 70 fps in base alla sua risoluzione. I video scorrono in modo fluido, con transizioni dolci e impercettibili tra i fotogrammi. Il movimento del campione viene mostrato in tempo reale, senza ritardi. La fotocamera offre un lavoro pratico con oggetti in movimento ed è idonea per condurre dimostrazioni in classe.
La fotocamera è equipaggiata con un’interfaccia USB 3.0. La velocità di trasferimento dei dati è 10 volte superiore rispetto a quella delle fotocamere USB 2.0. La fotocamera ad alta velocità è consigliata per laboratori professionali, ricerca o formazione universitaria.

Testata del microscopio

Trinoculare, con ottiche corrette all’infinito. L’utente seleziona l’angolazione più comoda della testata del microscopio tra 0° e 35°. La fotocamera digitale può essere installata nel tubo trinoculare. Il raggio si divide in 0/100, 100/0 o 80/20.La configurazione di base comprende oculari 10x/22 mm con regolazione diottrica e alto punto oculare per lavorare con occhiali.

Revolver portaobiettivi

Revolver portaobiettivi per cinque obiettivi. Lo slot libero viene utilizzato per regolare la posizione della lampada nell’illuminatore a luce riflessa. L’utente può anche installare un obiettivo aggiuntivo nello slot libero del revolver, che gli consentirà di ottenere un ulteriore ingrandimento.
Il design del revolver portaobiettivi ("verso l’interno") libera spazio nella parte anteriore del tavolino, così che l’utente può vedere l’obiettivo inserito nel percorso ottico. Gli slot del revolver portaobiettivi sono centrati per allineare gli assi ottici dell’obiettivo e del microscopio.

Obiettivi

Gli obiettivi planari semi-apocromatici e planapocromatici all’infinito sono progettati specificamente per osservazioni in luce polarizzata: l’ottica priva di sollecitazioni garantisce che la birifrangenza provenga dal campione e non dagli elementi ottici. Forniscono una migliore correzione dell’aberrazione cromatica e sferica rispetto agli obiettivi planacromatici.
Gli obiettivi 5x e 10x sono progettati per funzionare con o senza vetro di copertura, gli obiettivi 20x e 50x sono progettati per funzionare senza vetro di copertura. La distanza parafocale è di 60 mm.

Torretta per installare moduli di contrasto

L’illuminatore a luce riflessa è dotato di una torretta integrata per i moduli di contrasto. È possibile installare tre moduli: uno per la luce trasmessa e due per la luce riflessa. Ruotando la torretta cambia la modalità di osservazione, consentendo di passare rapidamente da una tecnica di contrasto all’altra senza dover effettuare una regolazione complessa.

Meccanismo di messa a fuoco

Il microscopio presenta manopole coassiali di messa a fuoco grossolana e fine in posizione bassa. Il ricercatore può appoggiare le mani sul tavolo e assumere una posizione comoda davanti al microscopio.
La manopola di blocco della messa a fuoco grossolana aiuta a regolare velocemente il microscopio dopo aver cambiato l’oggetto di studio. La manopola si trova sul lato sinistro del microscopio sullo stesso asse del meccanismo di messa a fuoco.
L’anello sul lato destro regola la tensione della corsa della messa a fuoco grossolana. L’utente regola la tensione comoda per il lavoro.

Tavolino

Il tavolino ruota di 360° per visualizzare il colore del campione mutare quando il polarizzatore e l’analizzatore si trovano in un orientamento incrociato e può essere bloccato nella posizione desiderata. L’angolo di rotazione del tavolino può essere inclinato. Ogni rotazione di 90° rispetto alla posizione corrente è indicata con un clic. Grazie alla scala nonio, le misurazioni vengono eseguite con un’accuratezza di 0,1°.
Il design del tavolino prevede il centraggio con due viti, poiché le osservazioni in luce polarizzata di un oggetto anisotropo richiedono l’allineamento preciso dell’asse di rotazione del tavolino con l’asse ottico del microscopio.

Sorgenti luminose

Lampade alogene da 100 W vengono utilizzate sia negli illuminatori a luce riflessa che in luce trasmessa. Le lampade alogene emettono luce ad una temperatura di colore confortevole per gli occhi. La lampada da 100 W è sufficientemente luminosa da funzionare con obiettivi con ingrandimento da 4x a 100x in campo chiaro e luce polarizzata.

Illuminazione a luce riflessa

Il sistema di illuminazione impiega l’illuminazione Köhler. I diaframmi di campo e di apertura sono pre-centrati in fabbrica nell’asse ottico e non richiedono alcun ulteriore centraggio. Se necessario, i diaframmi possono essere regolati usando le viti di centraggio. La sorgente luminosa è centrata lungo tre assi.
L’analizzatore e il polarizzatore sono utilizzati per la microscopia a polarizzazione. Il polarizzatore è fisso, mentre l’analizzatore ruota di 360° e ha una scala nonio per l’impostazione precisa dell’angolo.
Un set di filtri può aiutare a modificare la riproduzione dei colori.

Illuminazione a luce trasmessa

Un diaframma di campo regolabile, un condensatore centrato e regolabile in altezza con ottica priva di sollecitazioni, un diaframma di apertura regolabile e una lente ribaltabile realizzano la regolazione dell’illuminazione Köhler. La lente ribaltabile viene rimossa dal percorso ottico per obiettivi a basso ingrandimento e reinserita per obiettivi con ingrandimento superiore a 10x. Il polarizzatore è rotabile di 0–360°, con contrassegni su 0°, 90°, 180°, 270° della scala. L’analizzatore ruota di 360°, la scala nonio sull’analizzatore garantisce la precisione dell’angolo.

Illuminazione Köhler in luce riflessa e trasmessa

L’illuminazione Köhler migliora la qualità dell’immagine del campione. Con tale illuminazione, è possibile raggiungere la massima risoluzione su ciascun obiettivo. È anche possibile l’illuminazione del campo visivo senza oscuramento dai margini. L’oggetto di studio è nitido e non presenta artefatti di immagine.

Studio dei campioni in luce polarizzata

Il polarizzatore e l’analizzatore sono inseriti nel percorso luminoso per osservare oggetti in luce polarizzata. Utilizzare le scale dell’analizzatore e del polarizzatore per impostare la posizione incrociata o parallela desiderata dei dispositivi polarizzatori. La rotazione del polarizzatore o dell’analizzatore cambia l’angolo di polarizzazione. Quando si ruota il tavolino del microscopio, la rifrazione della luce da parte del campione cambia a seconda dell’angolo di polarizzazione.
La lente Bertrand viene utilizzata per gli studi conoscopici.
I compensatori vengono utilizzati per migliorare il contrasto di oggetti con debole birifrangenza.

Accessori

Esiste una linea di accessori appositamente studiati per questo microscopio.
Un obiettivo planapocromatico opzionale fornisce ulteriore ingrandimento.
Gli oculari estendono l’intervallo di ingrandimento del microscopio. Oculari aggiuntivi aiuteranno a conseguire l’ingrandimento utile dell’obiettivo utilizzato con maggiore frequenza.
Attacchi per contrasto di fase, epi-fluorescenza, condensatori per campo oscuro e attacchi DIC ampliano le tecniche di microscopia disponibili.
Per misurare gli oggetti viene utilizzato un vetrino di calibrazione che può essere combinato con l’oculare con una scala graduata o con il software della fotocamera.

Modelli alternativi

MAGUS Pol D890 è un’alternativa per i seguenti modelli: Carl Zeiss Axio Imager 2 Pol, Carl Zeiss Axioscope Vario Polarization, Nikon ECLIPSE Ci-Pol, Nikon ECLIPSE E200Pol, Nikon ECLIPSE LV100ND POL/DS, Nikon ECLIPSE LV100Pol, Olympus BX53P.

Caratteristiche del microscopio:

• Studi di campioni anisotropi opachi e trasparenti in luce naturale e polarizzata
• Illuminatori a luce trasmessa e riflessa con potente lampada alogena da 100 W che forniscono luce naturale intensa
• Osservazioni ortoscopiche, lente Bertrand per osservazioni conoscopiche, compensatori, illuminazione Köhler in luce trasmessa e riflessa
• Testata trinoculare ergonomica con angolo di inclinazione regolabile e porta della fotocamera verticale; rapporto di beam splitting (oculare/fotocamera): 100/0, 0/100, oppure 20/80
• Gli obiettivi planari semi-apocromatici e planapocromatici senza sollecitazioni interne non introducono falsi effetti ottici nell’immagine
• Torretta multifunzionale con 3 slot per l’installazione di moduli di diversi metodi di contrasto
• Comodo allineamento degli slot del revolver portaobiettivi e del tavolino
• Tavolino rotondo girevole con scala nonio per la misurazione precisa dell’angolo di rotazione. Può essere bloccato nella posizione selezionata e ogni rotazione di 90° è indicata con un clic.

Caratteristiche della fotocamera:

• Per microscopia in campo oscuro e fluorescenza con obiettivi 4x, 10x, 20x e 40x
• Risoluzione 8,3 MP: quando si eseguono osservazioni con obiettivi a basso ingrandimento, la fotocamera consente all’utilizzatore di vedere dettagli più nitidi
• 45 fps e 70 fps, rispettivamente a 3840x2160 pixel e a 1920x1080 pixel di risoluzione, per l’osservazione di campioni con elementi mobili, per la registrazione di video e per la movimentazione del preparato senza scatti né ritardi
• La cella di Peltier abbassa la temperatura del sensore durante un funzionamento prolungato ed elimina il rumore termico. Pertanto, velocità lunghe dell’otturatore possono essere utilizzate quando si scattano fotografie
• Il sensore CMOS SONY Exmor retroilluminato a colori offre immagini con basso rumore e un’alta sensibilità alla luce anche in condizioni di scarsa illuminazione. È possibile ottenere immagini più nitide, luminose e con colori saturi
• Interfaccia USB 3.0 per un veloce trasferimento dei dati senza scatti né ritardi
• Software per registrazione e modifica di foto e video, funzioni di visualizzazione esterna, misurazioni lineari e angolari

Confezione:

• Fotocamera digitale MAGUS CLM30 (fotocamera digitale, cavo USB, adattatore di alimentazione da 12 V, 3 A, custodia per il trasporto, unità flash USB con driver e software, guida all’utilizzo e certificato di garanzia)
• Supporto con alimentatore integrato, meccanismo di messa a fuoco e revolver portaobiettivi
• Tavolino
• Montatura del condensatore
• Condensatore con lente ribaltabile e polarizzatore a luce trasmessa
• Illuminatore a luce riflessa con torretta e alloggiamento lampada alogena
• Illuminatore a luce trasmessa con alloggiamento lampada alogena
• Testata del microscopio trinoculare
• Attacco intermedio con lente Bertrand
• Analizzatore
• Polarizzatore a luce riflessa
• Compensatori: compensatore λ; compensatore λ/4; cuneo di quarzo
• Set di filtri a luce riflessa
• Obiettivo planare semi-apocromatico Plan S-Apo 5x/0,15 ∞/–, distanza parafocale: 60 mm
• Obiettivo planare semi-apocromatico Plan S-Apo 10x/0,30 ∞/–, distanza parafocale: 60 mm
• Obiettivo planare semi-apocromatico Plan S-Apo 20x/0,45 ∞/0, distanza parafocale: 60 mm
• Obiettivo planare apocromatico Plan Apo 50x/0,80 ∞/0, distanza parafocale: 60 mm
• Oculare da 10x/22 mm con alto punto oculare e regolazione diottrica (2 pz.)
• Oculare da 10x/22 mm con mirino, alto punto oculare e regolazione diottrica
• Conchiglia oculare (2 pz.)
• Adattatore passo C 1x
• Cavo di alimentazione
• Copertura antipolvere
• Guida all’utilizzo e certificato di garanzia

Disponibili su richiesta:

• Obiettivo planare apocromatico Plan Apo 100x/0,9 ∞/0, distanza parafocale: 60 mm
• Set di obiettivi a fluorescenza planari semi-apocromatici Plan S-Apo 4x, 10x, 20x, 40x, 100x (a olio) ∞/0,17, distanza parafocale: 60 mm
• Oculare 10x/22 mm con scala graduata
• Oculare 10x/22 mm con reticolo
• Oculare 12,5x/16 mm (2 pz.)
• Oculare 15x/16 mm (2 pz.)
• Oculare 20x/12 mm (2 pz.)
• Oculare 30x/8 mm (2 pz.)
• Dispositivo a contrasto di fase: condensatore a contrasto di fase, set di obiettivi di fase, telescopio di centraggio
• Condensatore per campo oscuro NA 0,7–0,9
• Condensatore ad immersione per campo oscuro NA 1,3–1,26
• Dispositivo a contrasto interferenziale differenziale (DIC)
• Attacco a epi-fluorescenza con alloggiamento per lampadina al mercurio, cubi filtro a fluorescenza e unità di alimentazione lampada al mercurio
• Attacco a epi-fluorescenza con sorgente luminosa a LED, cubi per filtri fluorescenti e cavo di alimentazione
• Vetrino di calibrazione
